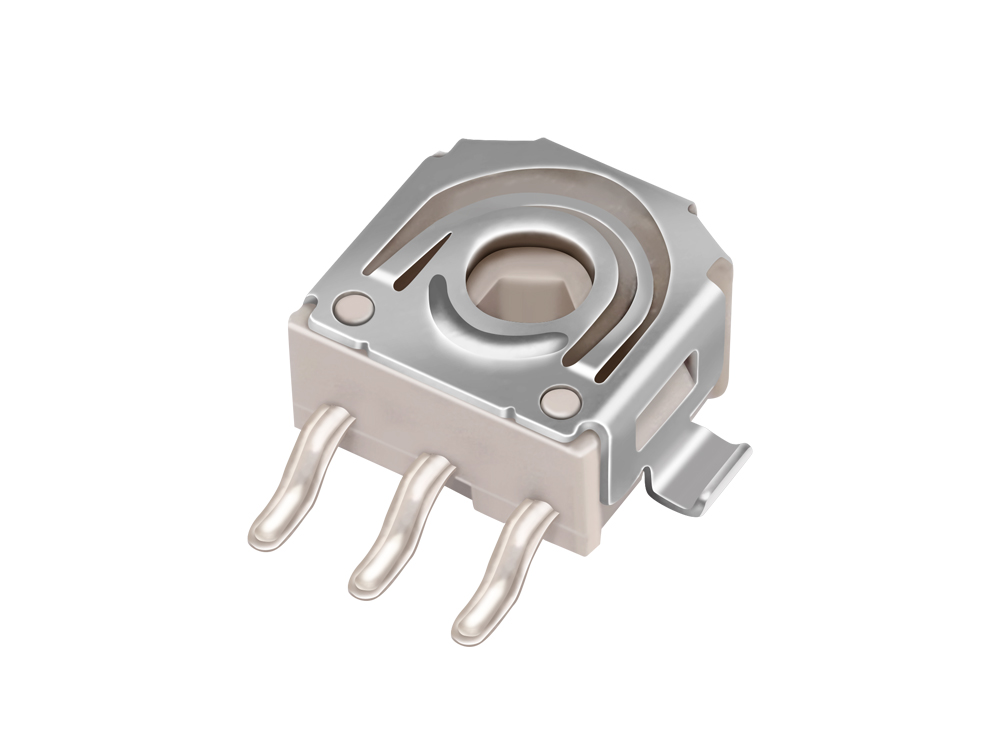

EC05编码器

EC05编码器

  • 系 列:EC05
  • 规 格:请参考如下简介
  • 详细规格书

    旋转编码器名称: 鼠标编码器 鼠标编码开关 EC05编码器  增量型编码器 耳机编码器 收音机编码器

    EC05编码器优点:为目前体积较小的编码器,较长的使用寿命,设计为贯通轴型,产品可表面贴装过回流焊。

    EC05编码器应用:此旋转编码器适用鼠标、耳机、收音机、电子玩具、电子烟或其它电子产品。

    EC05编码器功能: 翻页、调频、调光、调音量、速度调节、温度调节、菜单选择。





    EC05编码器产品规格参数



    外形尺寸:5mm
    额定功率:DC5V 10mA;
    定位数:12个
    脉冲数:12
    工作温度:-10℃~70℃;
    旋转寿命:100000次以上;



    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Rotational torque 旋转力矩 :10~80gf.cm
    2、Total ratational angle 全回转角度:360°
    3、Number and position of detent 定位点数:12 detents

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 :12 pulses
    2、Phase difference 相位差:△T=0.15T±0.1T
    3、Rating power 额定功率 :DC5V 10mA
    4、Insulation resistance 绝缘阻抗:50MΩ 1 Minute at DC 50V
    5、Dielectric voltage 耐电压:1 Minute at AC 50V
    6、Chattering 振荡 :≤5ms
    7、Bounce 突跳:≤5ms

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 旋转寿命:100,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

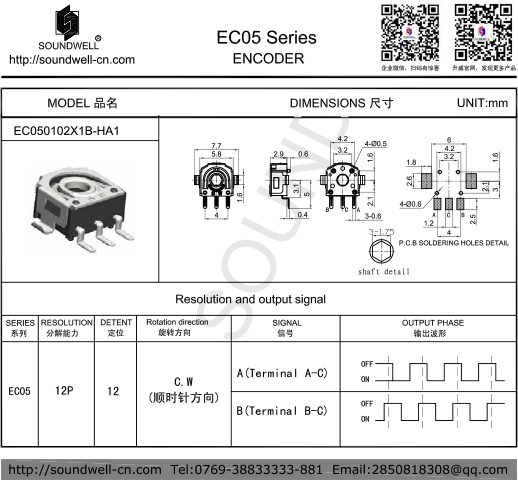

    如下是EC05旋转编码器规格书,需进一步了解详细规格书,请联系右侧客服



    点击下载EC05旋转编码器规格书



    EC05编码器适用于鼠标编码器开关
