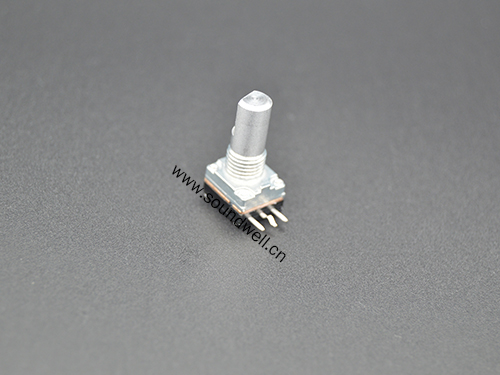

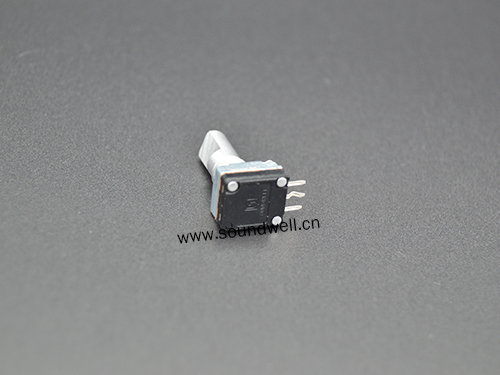

小型编码器EC09
小型编码器EC09
小型编码器EC09

小型编码器EC09

  • 系 列:EC09
  • 规 格:请参考如下简介
  • 详细规格书

    小型编码器EC09产品介绍

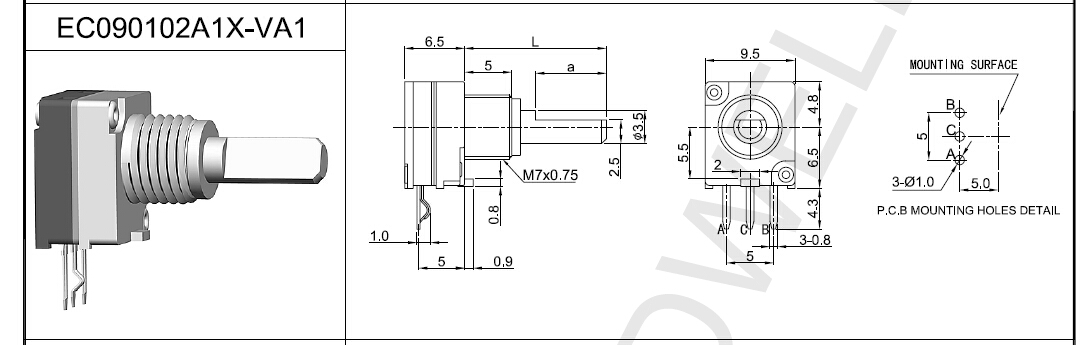

    编码器型号:EC090102A1X-VA1

    EC09编码器特点:体积小、密封性好,可以带按压开关,有立式及卧式两种安装方式,轴心形状及长度可调整。

    EC09编码器应用:对讲机、收音机、小型音响等

    主要功能:调频、调节音量、功能切换等。



    EC09编码器产品规格参数

    主要规格:外形尺寸:9.5mm;
                   工作温度:-20℃~80℃;
                   额定功率:DC 5V  1mA;
                   定位数:20个;
                   脉冲数:10;
                   旋转寿命:30000次以上;
                   开关按压寿命:20000次以上。

    一、MECHANICAL CHARACTERISTIC 机械特性
           1、 Rotational Torque                      旋转力矩 :50~200gf.cm
           2、Total ratational angle                  旋转角度:360°
           3、Number and position  of detent  定位点数:20 Detents

    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Resolution                                分解能力:10 Pulses、
           2、Phase difference                       相位差:△T=0.25T±0.17T
           3、Rating Power                            额定功率:DC 5V   0.5mA
           4、Insulation Resistance                绝缘阻抗:10MΩ  1 Minute at DC 50V
           5、Dielectric Voltage                      耐电压:1 Minute at AC 50V
           6、Switch Rating Power                 开关额定功率:DC 5V 10mA

    三、ENDURANCE CHARACTERISTIC 耐久特性
          1、Rotational Life                           旋转寿命:30,000 cycles Min
          2、Switch Life                                开关按压寿命:20,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval    sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。


    EC09小型编码器

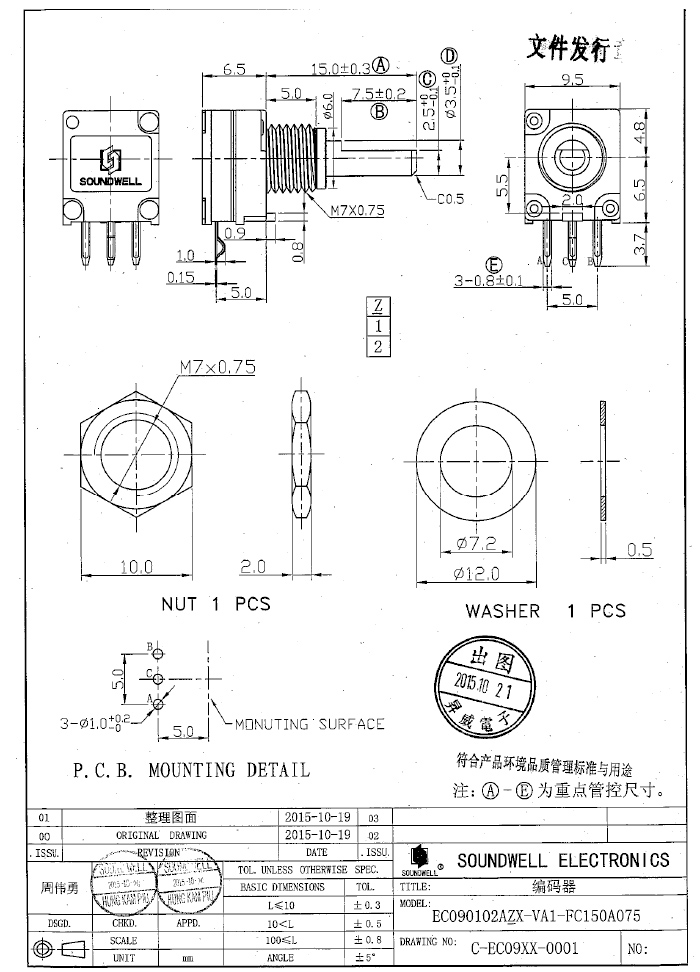

    EC09编码器规格书

    EC09编码器规格书可参考如下,编码器手柄型状,手柄尺寸有多种尺寸选择,如有不明,可咨询升威电子右侧客服!

    EC09编码器EC09旋转编码器
