编码器EC10

编码器EC10

  • 系 列:EC10
  • 规 格:请参考如下简介
  • 详细规格书

    EC10编码器产品介绍

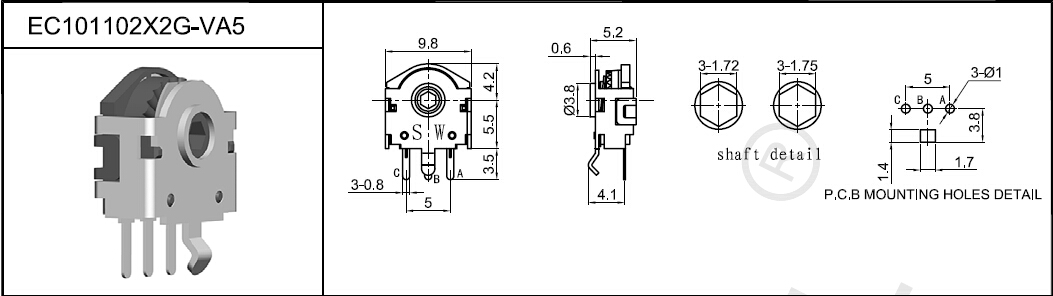

    EC10编码器

    编码器型号:EC101102X2G-VA5

    编码器名称:EC10编码器

    编码器特点:体积小,使用寿命长,设计为贯通轴型

    编码器应用:主要适用于鼠标、耳机、收音机、电子玩具、电子烟或其它电子产品;

    主要功能   :翻页、调频、调光、调音量、速度调节、温度调节、菜单选择等



    EC10编码器产品规格参数

    外形尺寸:10mm

    额定功率:DC5V 10mA;

    定位数:12个/24个

    脉冲数:6/12

    工作温度:-20℃~80℃;

    旋转寿命:100000次以上;



    一、MECHANICAL CHARACTERISTIC 机械特性
           1、 Rotational torque 旋转力矩 :5~100gf.cm
           2、Total ratational angle 全回转角度:360°
           3、Number and position of detent 定位点数:12 detents ,24 detents

    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Resolution 分解能力 :6 pulses,12 pulses
           2、Phase difference  相位差:△T≥0.08T
           3、Rating power 额定功率 :DC5V 10mA
           4、Insulation resistance 绝缘阻抗:10MΩ 1 Minute at  DC 50V
           5、Dielectric voltage 耐电压:1 Minute at  AC 50V
           6、Chattering  振荡 :≤3ms
           7、Bounce  突跳:≤2ms

    三、ENDURANCE CHARACTERISTIC 耐久特性
          1、Rotational life 旋转寿命:100,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

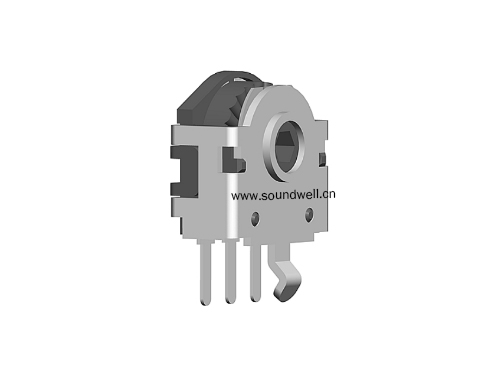

    EC10编码器

    EC10编码器产品规格书,如需更清晰资料,联系右侧升威电子客服索取!

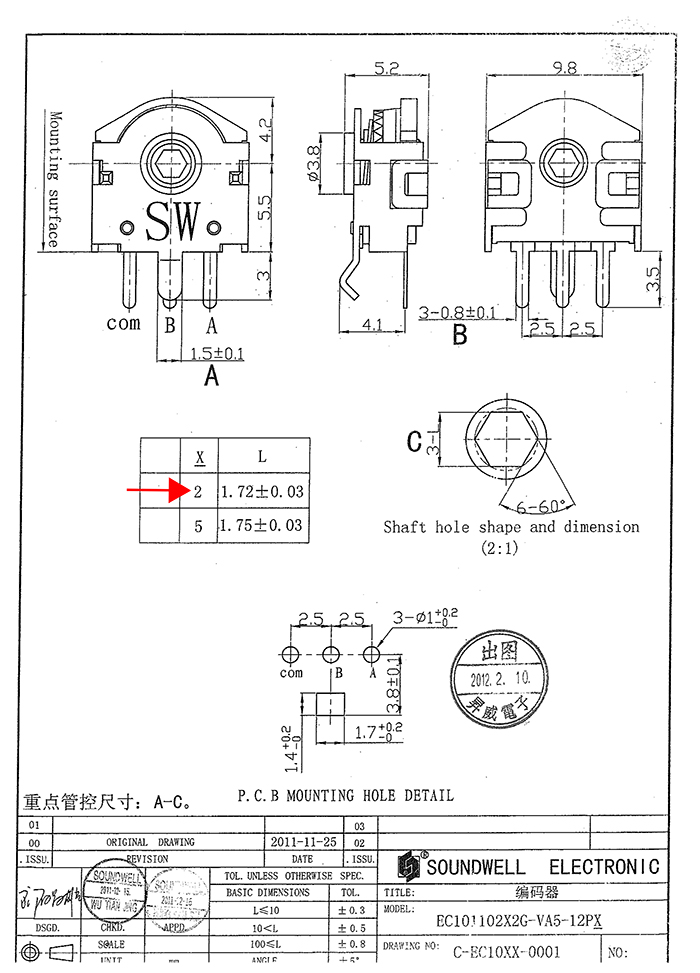

    EC10编码器规格书

    如需了解其它样式EC10编码器可点击如下图片直达!

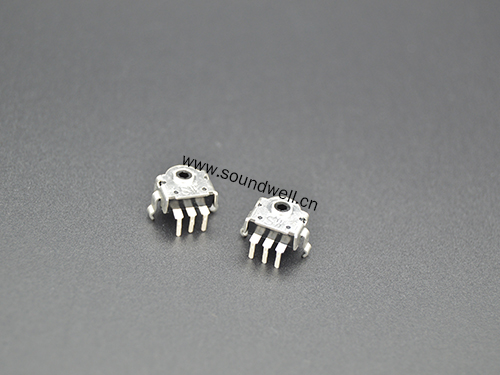

    EC10旋转编码器

    EC10旋转编码器

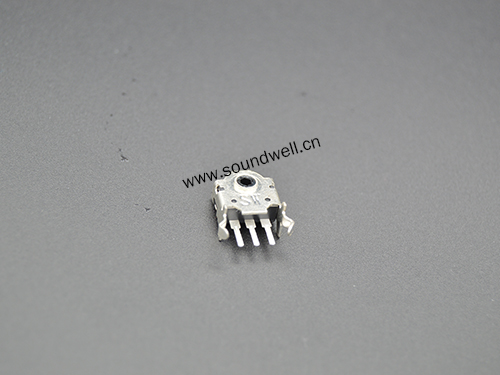

    EC10编码器

    EC10编码器





    编码器EC10规格书
