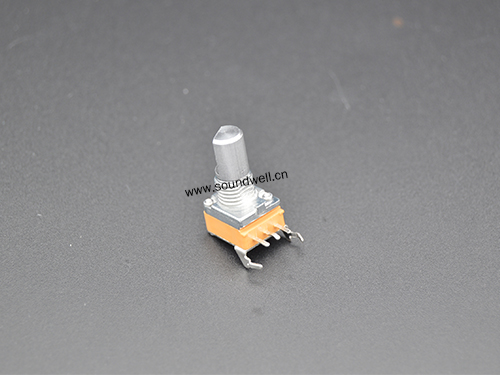

RA09单联旋转电位器

系　列：RA09

规　格：请参考如下简介

详细规格书

RA09单联旋转电位器产品介绍

电位器型号：RA0902NOA0A-VA1

RA09单联旋转电位器特点：采用塑封式结构，可有效应对波峰焊，产品密封性好，可以带定位，有带按压开关或旋转开关，轴长及形状可以调整，有多种安装方式供选择

RA09单联旋转电位器应用：多煤体音响、功放、对讲机、家用电器、医疗设备等

主要功能：调节音量、调压、调温、调光等

RA09单联旋转电位器产品规格参数

主要规格：   外形尺寸：9.5mm；
                  总阻误差：±20%；
                  全旋转角度：300±10°
                  额定功率:    0.05W；
                  工作温度： -10°C~60°C；
                  使用寿命： 10000次以上；

一、MECHANICAL CHARACTERISTIC 机械特性
       1、 Rotational torque 旋转力矩：20~200gf.cm
       2、 Total mechanical rotation 全回转角度：300±10°
       3、 Stop strength 止档强度：≥3.5Kgf
       4、 Shaft Wobble 柄摆动：0.7*L/20mmp-p以下

二、ELECTRICAL CHARACTERISTIC 电气特性
       1、Total Resistance Range 总阻及误差：1KΩ＜R＜1MΩ,±20%;1KΩ≥R or
             R≥1MΩ,±30%
       2、Resistance Taper 电阻特性曲线：A/B/C
       3、Power rating 额定功率   : 0.05W
       4、Insulation Resistance 绝缘电阻：50 MΩ 1 Min at DC 250V
       5、Dielectric Voltage 耐电压：1 Minute at AC1250V

三、ENDURANCE CHARACTERISTIC 耐久特性
       1、Operation Life 使用寿命 10000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

RA09单联旋转电位器规格书
