RD16单联可调电位器

RD16单联可调电位器

  • 系 列:RD16
  • 规 格:请参考如下简介
  • 详细规格书

    RD16单联可调电位器产品介绍

    电位器型号:RD1610NOA0X-HA9

    RD16单联可调电位器特点:旋转手感柔和,性能稳定。轴心形状及长度、使用电路、安装方式可以选择,还可以选择带旋转开关功能。

    RD16单联可调电位器应用:适用于功放音响、电子玩具、家用电器等

    主要功能:调节音量、调压、调温、调速等作用,开关功能起电源通断用。


    RD16单联可调电位器产品规格参数

    主要规格:外形尺寸:17mm
                    旋转角度:300°±10°
                    额定功率:≤0.05W
                    最高使用电压:AC 50V/DC 20V;
                    工作温度: -10℃ ~70℃;
                    旋转寿命:10,000次以上;

    一、MECHANICAL CHARACTERISTIC 机械特性
           1、Rotational Torque 旋转力矩 :20~200gf.cm
           2、Total Rotational Angle 旋转角度:300°±10°
           3、Shaft Stop Strength 止档强度:≥6Kgf.cm
           4、Shaft Wobble (mm  p-p) 轴摆动 :Within(0.7xL/20)mm p-p

    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Total  Resistance  Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
           2、Resistance  Taper 电阻特性曲线 :A/B/C
           3、Rating  Power  额定功率:0.05W
           4、Max. Operating  Voltage 最大工作电压 :50V  AC/20V  DC
           5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
           5、Insulation  Resistance 绝缘电阻:100MΩ 1 Minute at  DC 250V
           6、Dielectric  Voltage 耐电压:1 Minute at  AC 250V


    三、ENDURANCE CHARACTERISTIC 耐久特性
          1、Rotational Life 旋转寿命:10,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject   to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

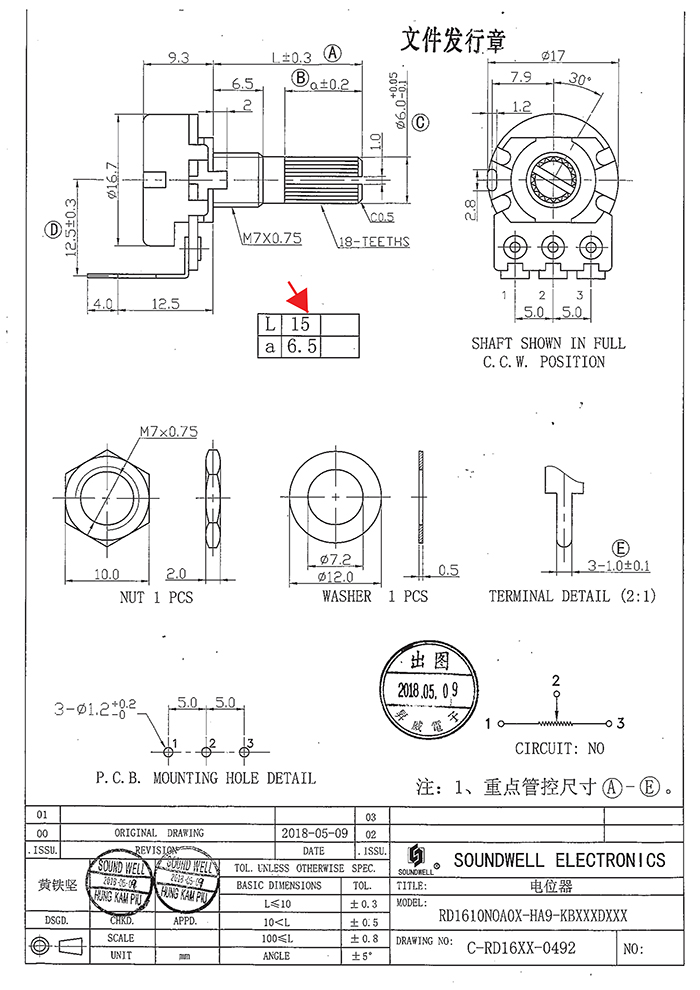

    RD16单联可调电位器规格书

    如上为RD16单联可调电位器规格书,仅供参考,电位器手柄型状有D字半轴和一字口花轴可选,手柄尺寸按客户需求来定制,电位器阻值线性根据客户需求来定制,如果需要其它规格尺寸电位器可咨询电位器厂家-升威电子右侧客服。

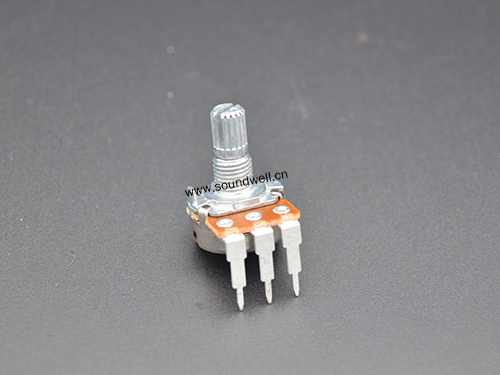

    RD16单联可调电位器
