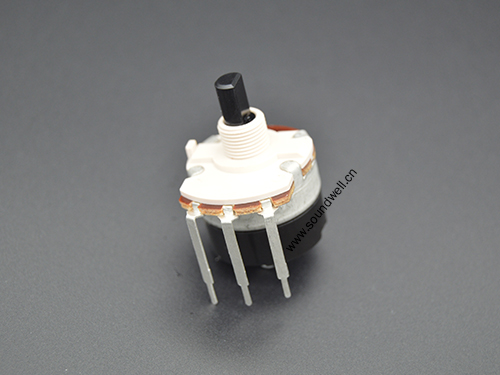

RD24单联电位器

系　列：RD24

规　格：请参考如下简介

详细规格书

RD24单联电位器产品介绍

单联电位器型号：RD2411SNA0X-HA4

电位器名称：RD24单联电位器

RD24单联电位器特点：塑胶绝缘轴柄，旋转手感柔和，性能稳定，开关可以做高负载

RD24单联电位器应用：音响功放、热水器及其它家用电器等

主要功能：调节音量、调温、调压、调光、调速等作用，开关功能起电源通断用。

RD24单联电位器产品规格参数

主要规格:外形尺寸：24.5mm
                旋转角度：300°±10°及320°±10°两种
                额定功率：0.5W
                最高使用电压：AC 150V
                开关承受负载：AC 220V 3A / AC125V 1A
                工作温度：－10℃ ～70℃；
                开关接触阻抗：≤0.5Ω
                旋转寿命：10，000次以上；
                开关寿命：10，000次以上；

一、MECHANICAL CHARACTERISTIC 机械特性
       1、Rotational Torque 旋转力矩：20~200gf.cm
       2、Total Rotational Angle 旋转角度：300°±10°及320°±10°
       3、Shaft Stop Strength 止档强度：≥6Kgf.cm
       4、Shaft Wobble (mm p-p) 轴摆动：Within(0.7xL/20)mm p-p

二、ELECTRICAL CHARACTERISTIC 电气特性
       1、Total Resistance Range 总阻及误差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
       2、Resistance Taper 电阻特性曲线：A/B/C
       3、Rating Power 额定功率：0.5W
       4、Max. Operating Voltage 最大工作电压：150V AC
       5、Residual Resistance残留电阻：R1,2≤10Ω;R2,3≤20Ω
       5、Insulation Resistance 绝缘电阻：100MΩ 1 Minute at DC 500V
       6、Dielectric Voltage 耐电压：1 Minute at AC 500V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命：10,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
