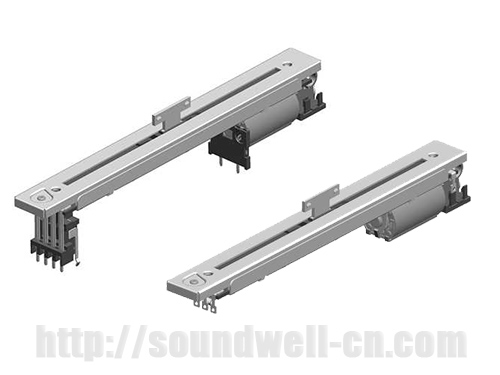

100mm行程马达驱动型直滑电位器

系　列：SM10001

规　格：请参考如下简介

详细规格书

直滑电位器型号：	SM10001
名称：	100mm行程马达驱动型直滑电位器
主要规格:	电位器最高使用电压：AC 200V；马达使用电压：6-10V DC；滑动力矩:20-60gf.cm；工作温度：-10℃～60℃; 滑动行程：100mm±0.5mm；旋转寿命：30000次以上；
产品特点：	该产品可通过马达驱动使推柄自动来回滑动与停止,在马达驱动过程中可通过手触摸推柄使产品停止，还可以配合软件实现记忆保存及读取。
应用领域：	主要适用于调音台、高档电子琴，3D展示设备、舞台设备、医疗设备及家用电器等领域。

SM10001直滑电位器产品规格

一、MECHANICAL CHARACTERISTIC 机械特性
1、 Sliding Force 滑动力：5~60gf
2、Total travel slide全滑动行程：100±0.5mm　
3、Lever Stop Strength 柄止档强度：≥5Kgf
4、Shaft Wobble (mm p-p) 轴摆动：1.6mm Max.

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差：10KΩ±20%
2、Resistance Taper 电阻特性曲线：0B
3、Rating Power 额定功率：0.5W
4、Max. Operating Voltage 最大工作电压：AC 200V
5、Insulation Resistance 绝缘电阻：100MΩ 1 Minute at DC 250V
6、Dielectric Voltage 耐电压：1 Minute at AC 250V
7、Motor Voltage 马达工作电压：DC 6~10V
8、Touch sense track 触摸感应：With

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Sliding Life 滑动寿命：30,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
