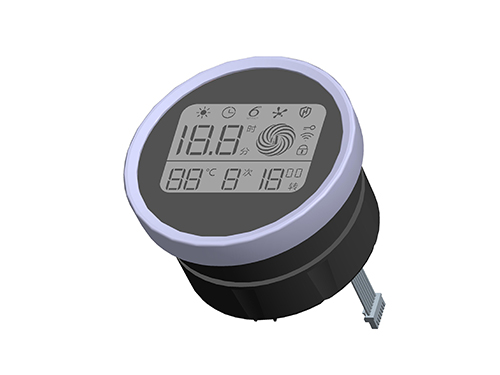

MD76屏显旋转编码器开关模组

MD76屏显旋转编码器开关模组

  • 系 列:MD76
  • 规 格:请参考如下简介
  • 详细规格书

    模组型号: MD76
    名称: 带屏幕显示并具有旋转和按压的旋钮模组
    主要规格:

    额定电压:DC 5V
    最大额定电流:100mA
    工作温度:-20℃~70℃
    机械旋转角度:360°(无止档)
    档位数:24档
    编码器输出脉冲数:24 Pulses
    旋转力矩:300±100gf.cm
    开关按压力:600~800gf
    旋转寿命:100,000次以上
    旋转寿命:100,000次以上
    防水等级:IPX4

    产品特点: 集LED显示、按压开关、旋转编码器(光电结构)的多功能旋钮模组,  多功能集成一体化,产品由连接器输出,即插即用的多功能模组。
    应用领域: 可广泛应用洗衣机、跑步机及各类家电类产品上。
    MD76模组产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Rotational Torque 旋转力矩 :300±100 gf.cm
    2、Number of detemts click定位数:24 Click
    3、Shaft Wobble (mm  p-p) 轴摆动 :0.3mm Max

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 :24 pulses
    2、Contact resistance  接触阻抗:<100Ω
    3、Rating  Power  额定功率:DC5V 20mA
    4、Insulation resistance 绝缘阻抗:100MΩ 1 Minute at  DC 250V
    5、Dielectric  Voltage 耐电压:1 Minute at  AC 300V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:100,000 cycles 。
    2、Push switch Life 按压寿命:100,000 cycles 。

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载 MD76.pdf
