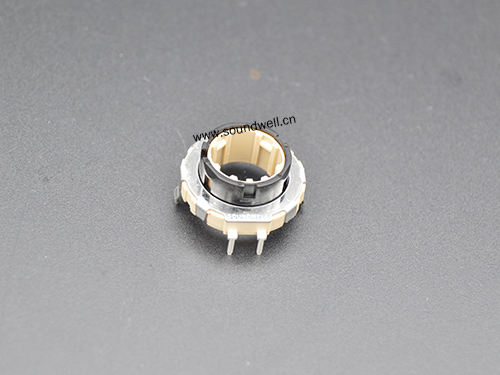

EC21中空轴编码器

EC21中空轴编码器

  • 系 列:EC21
  • 规 格:请参考如下简介
  • 详细规格书



    中空轴编码器型号:EC210105X5A-HA1
    EC21中空轴编码器特点:本体厚度薄型化,长寿命, 有良好的操作手感,中空空间可附加按压开关机构。
    EC21中空轴编码器应用:汽车音响、汽车空调、汽车导航、家用电器等.
    主要功能:调节音量、调节温度、调频、功能切换等.



    EC21中空轴编码器产品规格参数



    主要规格:
                   外形尺寸:∮21mm
                   额定电压:    DC 5V;
                   定位数:30个;
                    脉冲数:15;
                   工作温度:-40°C to 85°C;
                   旋转寿命:50000次以上;

    一、MECHANICAL CHARACTERISTIC 机械特性
           1、 Detent Torque 定位点力矩 :70±50gf.cm/150±50gf.cm
           2、Number and position of detent定位点数及位置:30点定位(间隔角度 12°±3°)
           3、Shaft wobble  轴摆动:0.2 mm MAX
           4、Shaft play in rotational wobble 轴的回转方向摆动:2° MAX

    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Resolution 分解能力 :15个脉冲/360°
           2、Phase difference 相位差:≥5 ms
           3、Rated voltage 额定电压: DC 5V
           4、Insulation  Resistance 绝缘电阻:10MΩ 1 Minute at  DC 110V
           5、Dielectric  Voltage 耐电压:1 Minute at  AC 110V

    三、ENDURANCE CHARACTERISTIC 耐久特性
          1、Rotational life 回转寿命:50,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval
            sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。



    EC21中空轴编码器规格书

    以上为EC21中空轴编码器规格书,仅供参考,如果需要其它规格的中空轴编码器可咨询升威电子右侧客服。

    EC21中空轴编码器
