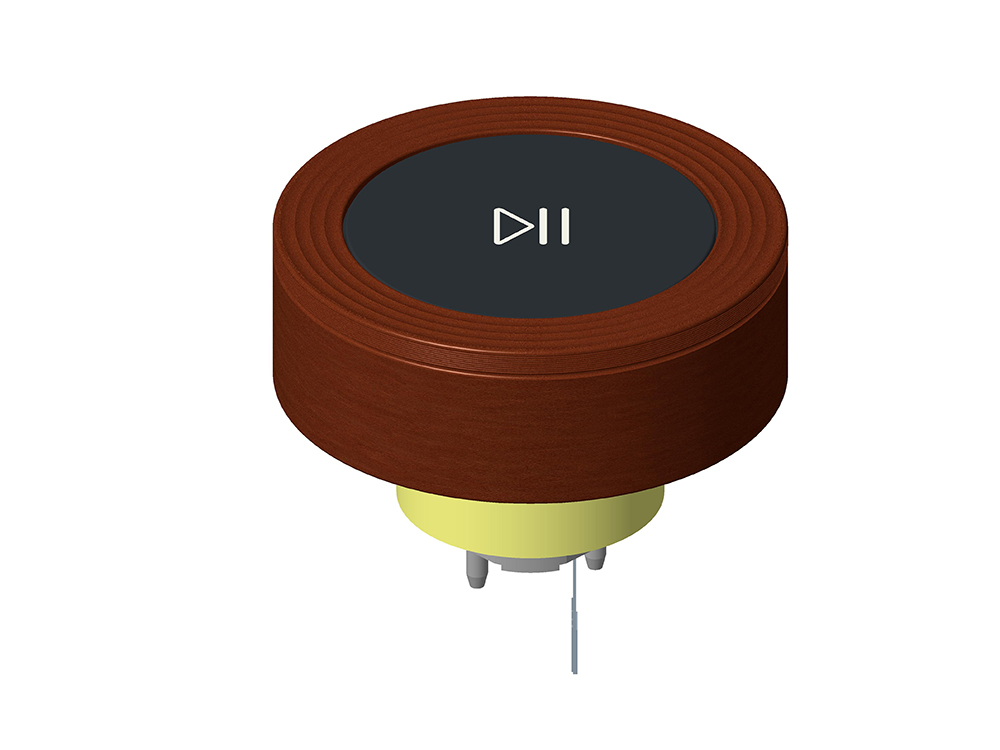

| 系列： | MD35 |
| 名称： | 带丝印符号的编码器模组 |
| 主要规格: | 外形尺寸：35 mm 编码器定位数：30个定位 编码器输出脉冲数：15 Pulses 工作温度：-25℃～75℃ 旋转寿命：30000次以上 开关寿命：30000次以上； |
| 产品特点： | 此产品在现有中空编码器基础上增加整体按压开关、丝印盖板、金属外旋钮，丝印符号可以根据客户的需求选择不同内容 |
| 应用领域： | 该产品应用于蒸烤一体机、家用电器及其他电子产品上。 |

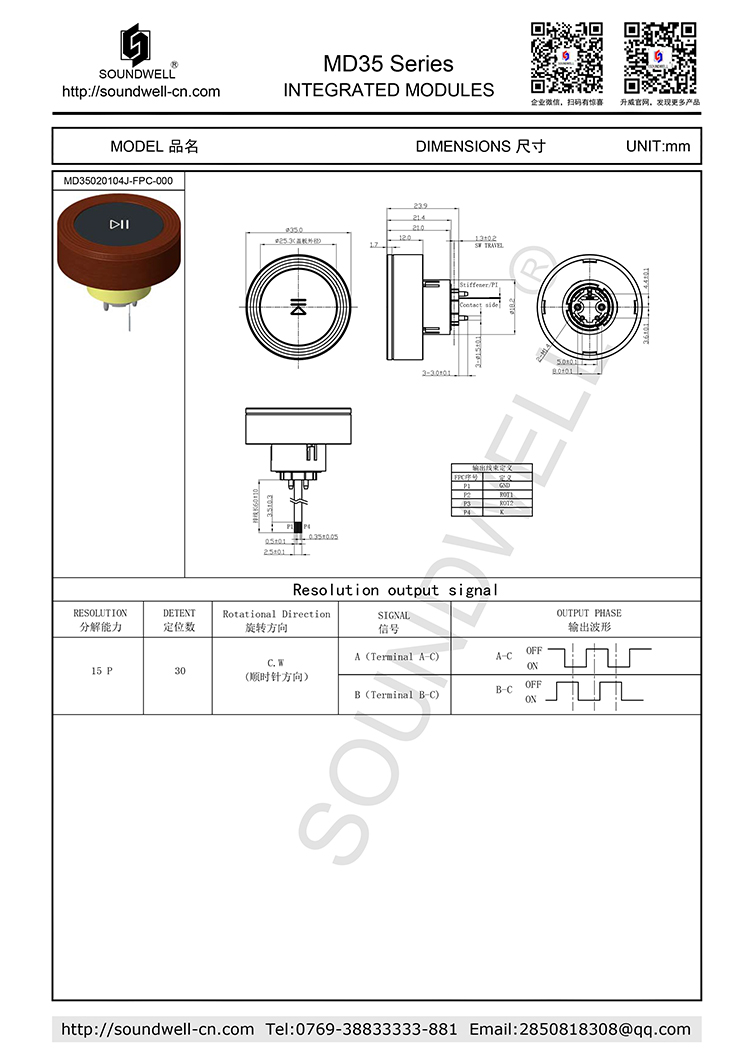

MD35带丝印符号编码器模组产品规格
一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotation torque 旋转力矩 ：12±6mN.m
2、Total ratational angle 全回转角度：360°
3、Number of detents 旋转定位数：30 detents
4、Travel of switch 开关移动量：1.3±0.2 mm
5、Operating force of switch 开关作动力：250±80gf
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Insulation resistance 绝缘阻抗：100MΩ
2、Dielectric voltage 耐电压：1 Minute at AC 300V
3、Encoder pulses 编码器输出脉冲数：15 pulses
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：30,000 cycles Min
2、Push operating life 按压寿命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
