| 编码器型号： | ES08 |
| 名称： | 塑胶轴增量型编码器 |
| 主要规格: | 外形尺寸：7.8mm； 额定电压：DC 12V； 定位数：16个； 脉冲数：16； 工作温度：-40℃～80℃; 旋转寿命：30000次以上； |
| 产品特点： | 密封性好，体积小，输出信号及轴心形状、长度可选择。 |
| 应用领域： | 主要应用于对讲机市场，主要起到调频的作用。 |

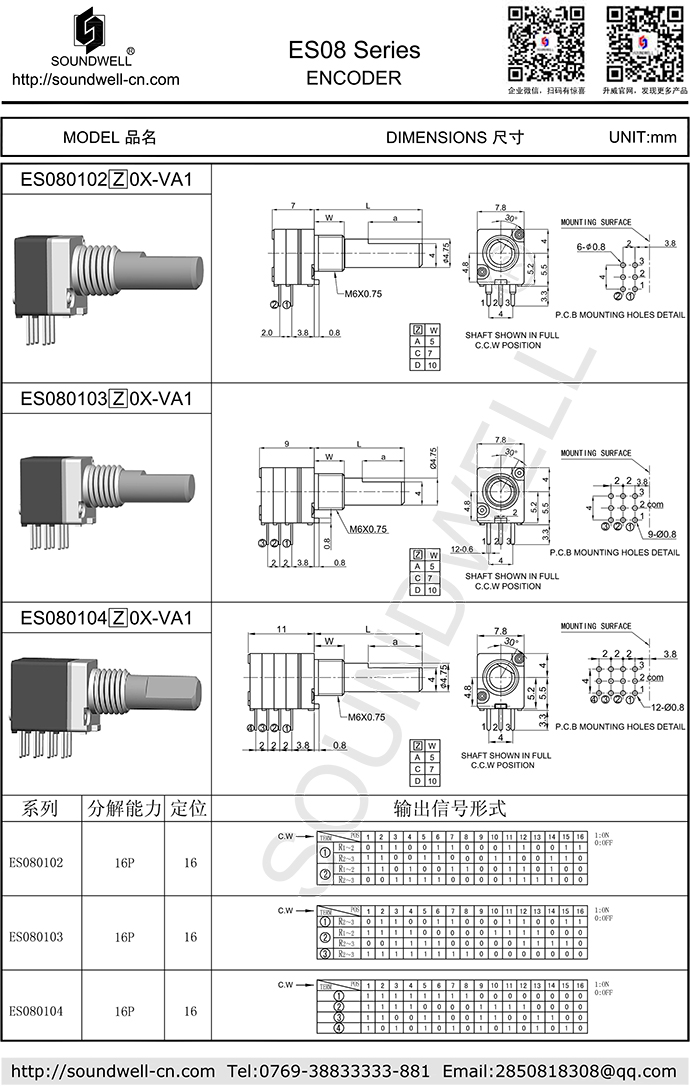

ES08产品规格
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 ：100-300gf.cm
2、Number and position of detent 定位点数及位置：16 点定位
3、Shaft wobble (mm p-p) 轴摆动 ：1.0 x L / 30mm p-p 以下(L:安装长度)
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ： 16个脉冲/300°
2、Rated voltage 额定电压: DC 12V
3、Insulation Resistance 绝缘电阻：10MΩ 1 Minute at DC 50V
4、Dielectric Voltage 耐电压：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
