旋转编码器在电路中的作用是什么？
文章出处：www.soundwell-cn.com
编辑：升威电子
发表时间：2017-07-28
旋转编码器是一种常用的电子元器件,但大家了解旋转编码器在电路中的作用是什么吗?怎样判断正反转呢？

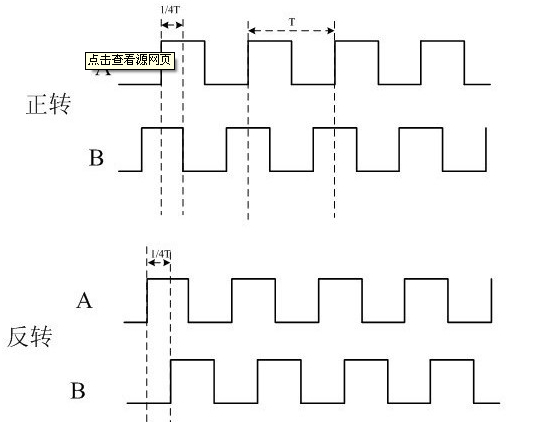

旋转编码器在电路中的应用，主要是编码器脉冲识别使用单片机的。具体就是看A,B相位差，A超前B还是滞后，以确定编码器是正转还是反转，这称为旋转编码器通过方向识别电路的应用。
首先，通过PLC的计数器进行方向识别。PLC中有高速计数器，可以设置成各种模式，其中包括AB正交脉冲，可以根据计数器的数字是增加后者减少来判断方向，有的PLC有判断速度的指令，直接判断正反转！这样可以从硬件上就进行判断了。只需要选对模式 A,B 相正交模式即可! 当HC0 当前值增大时 证明是 A相超前B相 90度, 以确定编码器是正转还是反转，并通过记脉冲数确定编码器转了多少圈。
