EC1604 增量型编码器

EC1604 增量型编码器

  • 系 列:EC1604
  • 规 格:请参考如下简介
  • 详细规格书

    系列: EC1604
    名称: 增量型编码器
    主要规格: 外形尺寸:16mm;
    额定功率:DC 5V 10mA;
    分辨率:12个脉冲/360°
    定位点数:12 个;
    工作温度:-40℃~80℃;
    旋转寿命:30000次以上;
    产品特点: 定位方式为弹簧钢珠结构,因此手感较好,切换清晰、迅速;绝缘轴柄, 有多种不同的规格可选择。
    应用领域: 应用在洗衣机等其它家电类产品。
    EC1604产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Detent Torque 定位点力矩 :10-350gf.cm
    2、Number and position of detent 定位点数及位置:12 点定位
    3、Shaft wobble (mm p-p) 轴摆动 :0.7 x L / 30mm p-p 以下(L:安装长度)
    4、Shaft play in rotational wobble 轴的回转方向摆动:4° MAX

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 : 12个脉冲/360°
    2、Phase difference 相位差:≥3.5 ms
    3、Rated voltage 额定电压: DC 5V
    4、Insulation Resistance 绝缘电阻:10MΩ 1 Minute at DC 50V
    5、Dielectric Voltage 耐电压:1 Minute at AC 50V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:30,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval
    sheet",it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

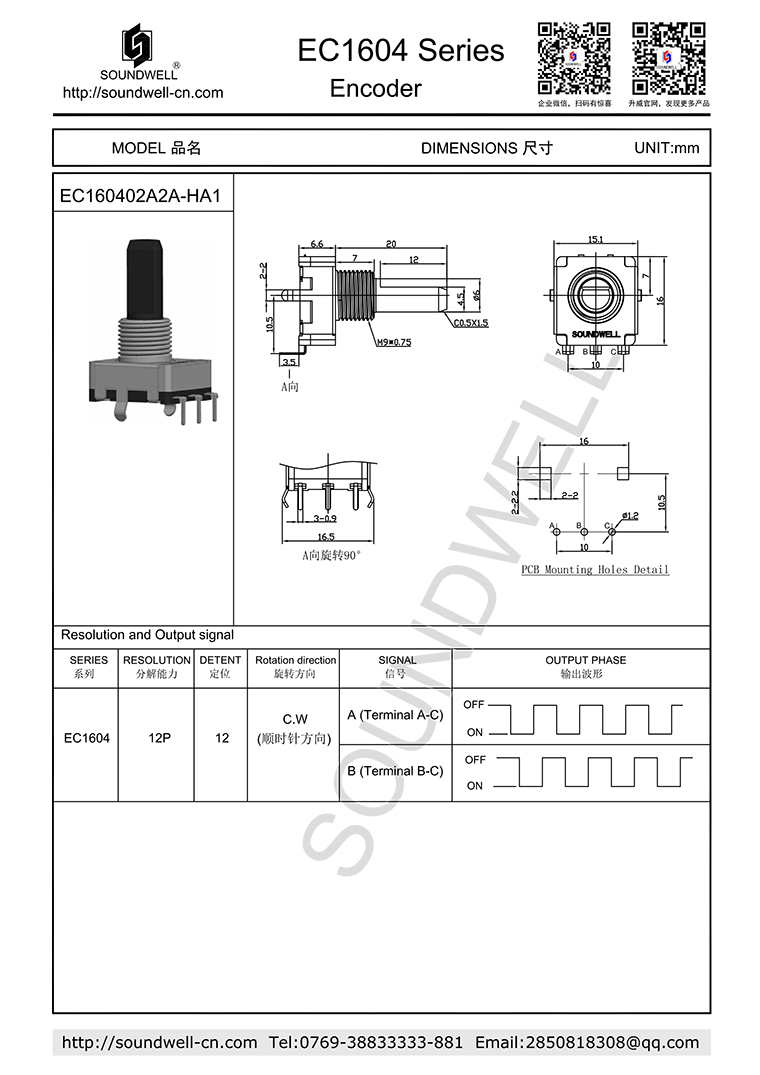

    下载EC1604成品图 .pdf
