MD52带OLED显示旋钮模组

MD52带OLED显示旋钮模组

  • 系 列:MD52
  • 规 格:请参考如下简介
  • 详细规格书

    系列: MD52
    名称: 带OLED显示旋钮模组
    主要规格: 额 定 电 压:DC 5V
    最大额定电流:150mA
    工 作 温 度:-20℃~70℃
    机械旋转角度:360°(无止档)
    档 位 数:18档
    编码器输出脉冲数:18 Pulses
    旋 转 力 矩:225±75gf.cm
    旋 转 寿 命:50,000次以上
    产品特点: OLED显示屏显示效果清晰细腻,阳极金属外钮与丝印玻璃盖板的搭配,使得产品的一体性较强,且产品支持IPX4防水。 。
    应用领域: 适用家用电器、音响等相关电子设备上。
    MD52产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotation torque 旋转力矩 :22.5±7.5mN.m
    2、Total ratational angle 全回转角度:360°
    3、Number of detents 旋转定位数:18 detents
    4、Travel of switch 开关移动量:1.3±0.2 mm
    5、Operating force of switch 开关作动力:3800±100gf

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 :18 pulses;
    2、Rating Power 额定功率:DC5V 150mA
    4、Insulation resistance 绝缘阻抗:100MΩ 1 Minute at DC 250V
    5、Dielectric Voltage 耐电压:1 Minute at AC 300V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:50,000 cycles 。

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

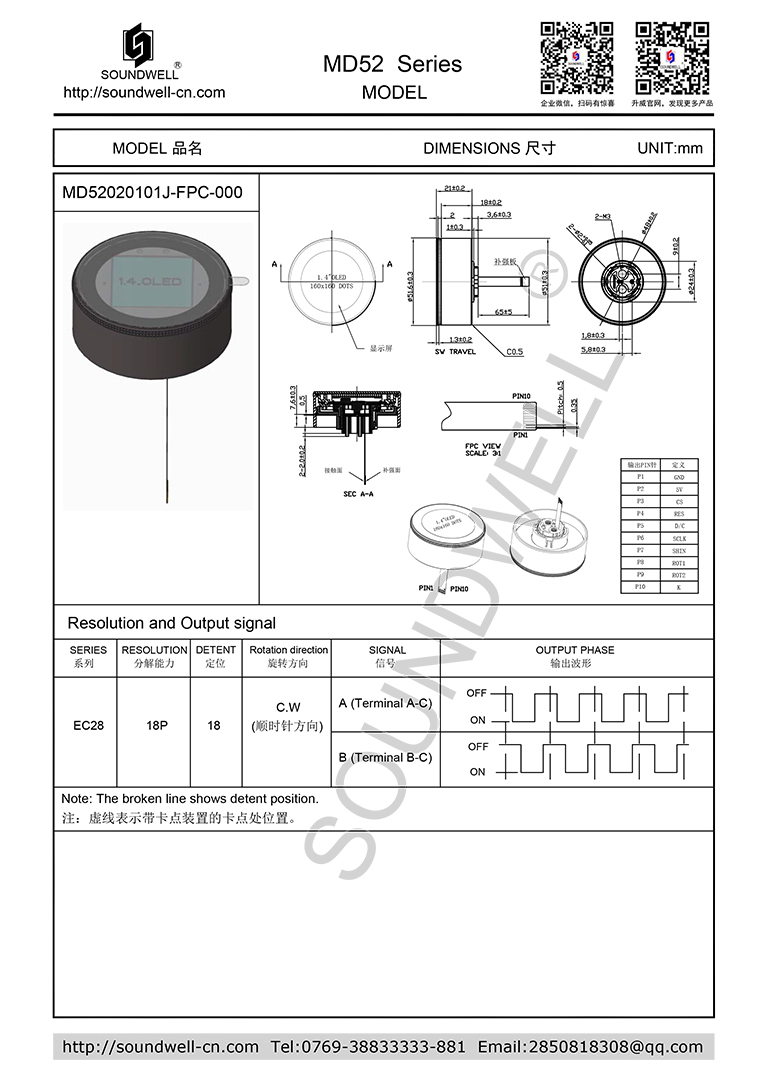

    下载MD52成品图 .pdf

    MD52
