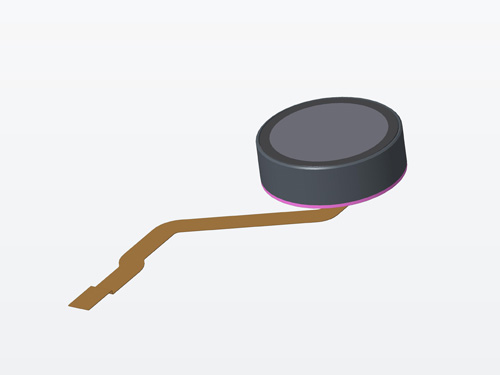

MD47触摸屏编码器(定制品)

MD47触摸屏编码器(定制品)

  • 系 列:
  • 规 格:请参考如下简介
  • 详细规格书

    编码器型号: MD47
    名称: 触摸屏用编码器
    主要规格:

    外形尺寸:47 mm
    编码器定位数:30个定位
    按压开关行程:0.2~0.7mm
    工作温度:-40℃~85℃
    使用寿命:100,000次;

    产品特点: 此产品贴在触摸屏上使用,人手触摸旋钮顶部金属圈时触摸屏会有感应,通过触摸屏IC进行功能控制,实现在 不破坏触摸屏完整性的情况下,在其上增加机械旋钮,方便操作;另外此产品还有按压开关确认功能;
    应用领域: 此产品适用多媒体控制、触摸大屏等领域
    可实现功能切换,音量调节等作用。
    MD47产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    Rotary section 旋转功能
    1、Rotation torque 旋转力矩 :30±10mN.m
    2、Total ratational angle 全回转角度:360°
    3、Number of detents 旋转定位数:30 detents
    4、Rotational life 旋转寿命:100,000 cycles
    Central Push Switch 中间按压开关
    1、Push traveling 按压行程:0.2~0.7mm

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Insulation resistance 绝缘阻抗:100MΩ
    2、Dielectric voltage 耐电压:1 Minute at AC 300V
    3、Contact resistance of the push switch按压开关接触阻抗:Max 200Ω



    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载 MD47.pdf
