| 编码器型号： | EG1502 |

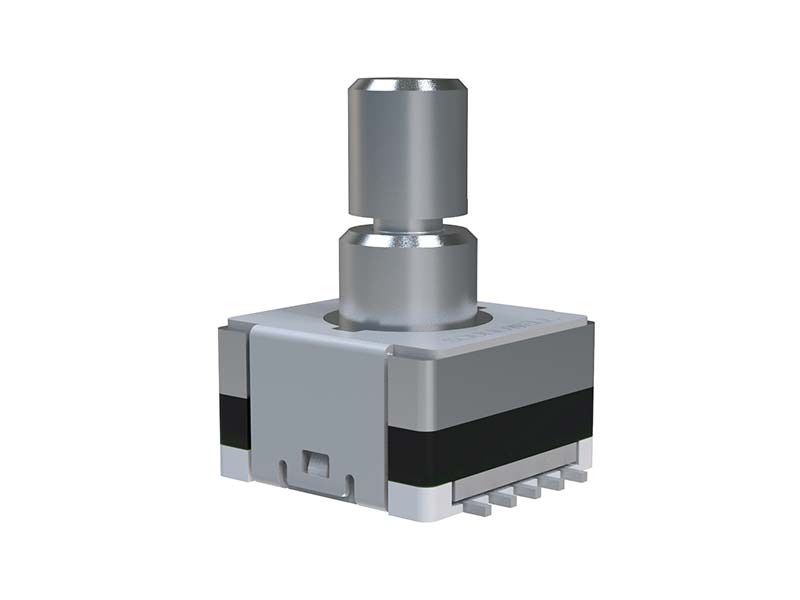

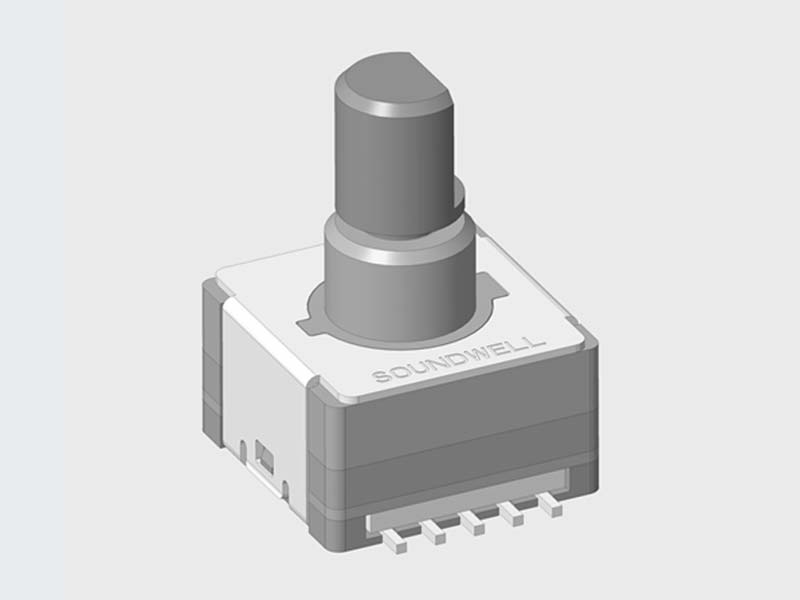

| 名称： | 带按压光电编码器 |
| 主要规格: | 外形尺寸：14*14mm； 额定功率：DC 5V ； 分 辨 率：12个脉冲/360° 定位点数：24 个/360； 按压行程：0.5±0.3mm 工作温度：-40℃～85℃； 旋转寿命：1000000次； 按压寿命： 200000次 |
| 产品特点： | 非接触式的编码信号输出，长寿命，可满足SMT焊接要求,有定位和无定位两种选择。 |
| 应用领域： | 主要应于用医疗、精密仪器仪表、家电等领域。 |

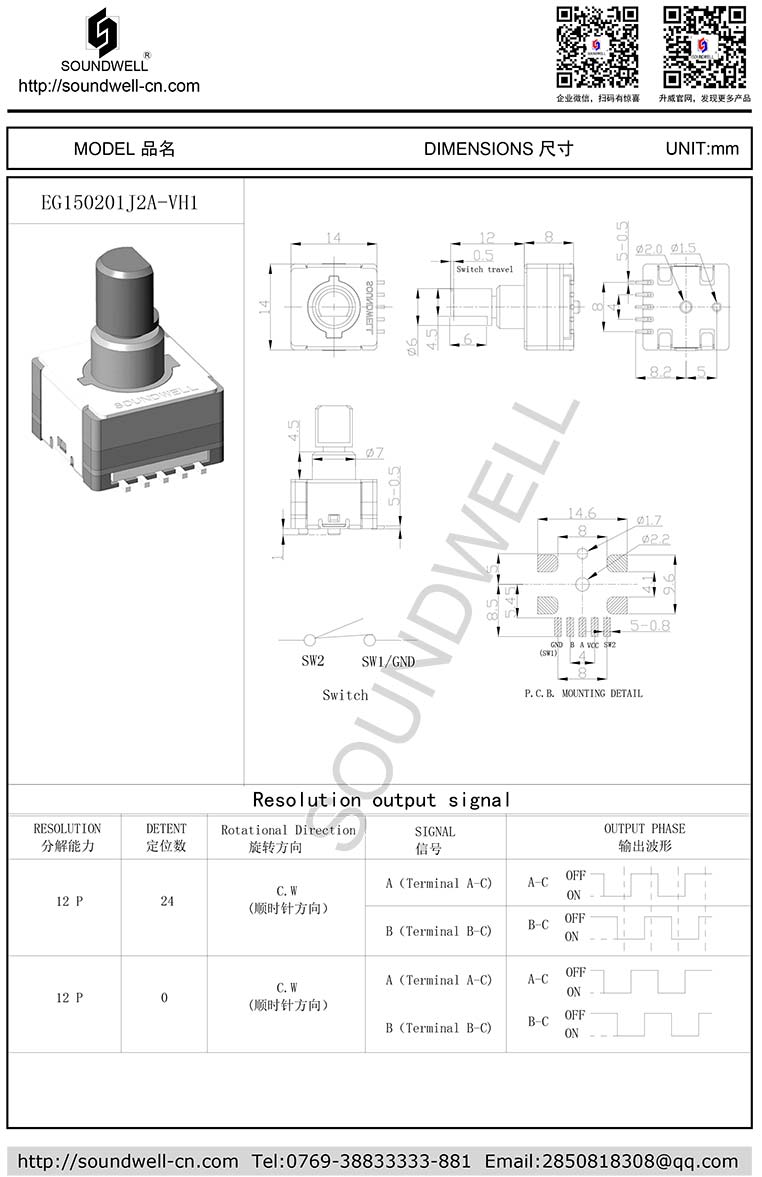

EG1502产品规格
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 ：55±35gf.cm
2、Number and position of detent 定位点数及位置：24 点定位(间隔角度 15°±3°）
3、Shaft wobble (mm p-p) 轴摆动 ：小于0.26 mm 以下
4、Shaft play in rotational wobble 轴的回转方向摆动：4° MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ： 12个脉冲/360°
2、Contact resistance 接触阻抗：＜100mΩ
3、Rating power 额定功率 ：DC5V 1mA
4、Insulation Resistance 绝缘电阻：在端子安装板间100mΩ以上
5、Dielectric Voltage 耐电压：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：1000000 cycles Min
2、Push life 按压寿命：200000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
