RS1706塑胶轴旋转多路开关

RS1706塑胶轴旋转多路开关

  • 系 列:RS1706
  • 规 格:请参考如下简介
  • 详细规格书

    系列: RS1706
    名称: 塑胶轴旋转多路开关
    主要规格: 外形尺寸:17mm;
    额定功率:DC16V 0.3A;
    接触电阻:50mΩ Max ;
    定位点数:13个;
    工作温度:-10℃~70℃;
    旋转寿命:50000次以上;
    产品特点: 性能稳定,带轴套锁附功能,可做13个档位,定位手感明显、顺畅。
    应用领域: 主要适用于微波炉、洗衣机等其它白色家用电器上,还可用于多媒体音响/功放、医疗器材上,主要功能为功能切换、速度调节、温度调节等。
    RS1706旋转多路开关产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotational torque 旋转力矩 :100~400gf.cm
    2、Step angle 每段角度:15°±3°

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Contact resistance 接触阻抗 :100mΩ Max
    2、Rating power 额定功率 :DC16V 0.3A
    3、Number of detent 定位点数:13detents
    4、Insulation resistance 绝缘阻抗:100MΩ 1 Minute at DC 100V
    5、Dielectric voltage 耐电压:1 Minute at AC 100V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 旋转寿命:50,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载RS1706成品图 .pdf

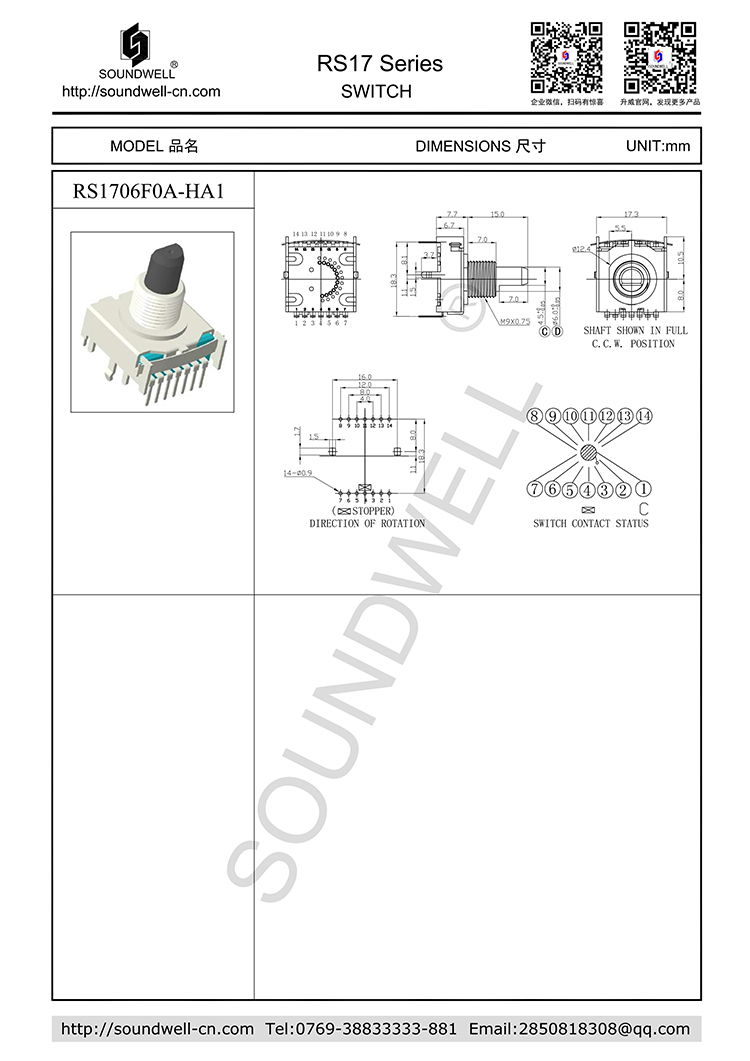

    RS1706旋转多路开关成品图
