RA18旋转电位器

RA18旋转电位器

  • 系 列:RA18
  • 规 格:请参考如下简介
  • 详细规格书

    系列: RA18
    名称: 旋转电位器
    主要规格: 外形尺寸:18mm;
    额定功率:0.05W;
    额定电压:DC 10V;
    参留电阻:≤20Ω ;
    旋转角度:270° ;
    旋转力矩:200~400gf.cm;
    止档强度:≥8Kgf.cm;
    线性精度:≤±3%;
    工作温度:-40℃~80℃;
    档位数:5档,17档。
    旋转寿命:3万次以上;
    产品特点: 使用寿命长,有良好的操作手感,线性精度高。
    应用领域: 主要适用于汽车空调、工业设备等领域。
    RA18旋转电位器产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Detent Torque 定位点力矩 :200~400 gf.cm
    2、Mechanical rotational Angle 机械旋转角度:270°
    3、Number of detents 定位数目:5个定位点,17个定位点。

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Rating power 额定功率:0.05W
    2、Maximum operating voltage最高使用电压 DC 10V
    3、Line error 线性精度:≤±3%
    4、Insulation resistance 绝缘阻抗:100MΩ 1 Minute at DC 250V
    5、Dielectric voltage 耐电压:1 Minute at AC 300V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:30,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载RA18电位器成品图 .pdf

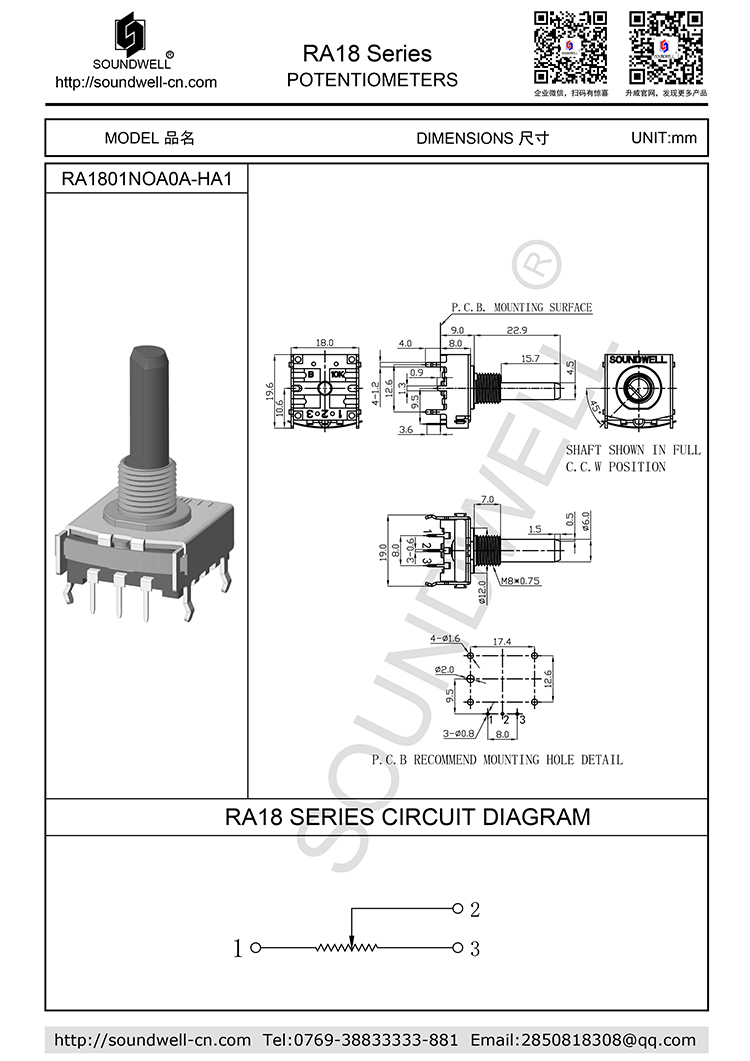

    RA18旋转电位器成品图
