MD54一种带数码管显示的编码器模组

MD54一种带数码管显示的编码器模组

  • 系 列:MD54
  • 规 格:请参考如下简介
  • 详细规格书

    系列: MD54
    名称: 一种带数码管显示的编码器模组
    主要规格: 外形尺寸:54 mm
    编码器定位数:30个定位
    编码器输出脉冲数:15 Pulses
    工作温度:-20℃~70℃
    旋转寿命:30000次以上
    按压寿命:30000次以上;
    产品特点: 这是一款集数码管显示、旋转、按压等多功能的旋钮模组。
    应用领域: 主要应用于蒸烤箱、家用电器及其他电子产品上。
    MD54产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotation torque 旋转力矩 :15±7mN.m
    2、Total ratational angle 全回转角度:360°
    3、Number of detents 旋转定位数:30 detents
    4、Travel of switch 开关移动量:1.3±0.2 mm
    5、Operating force of switch 开关作动力:250±80gf

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Insulation resistance 绝缘阻抗:100MΩ
    2、Dielectric voltage 耐电压:1 Minute at AC 300V
    3、Encoder pulses 编码器输出脉冲数:15 pulses

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:30,000 cycles Min
    2、Push operating life 按压寿命:30,000 cycles Min

    Note:In this catalog, if some parameters of drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

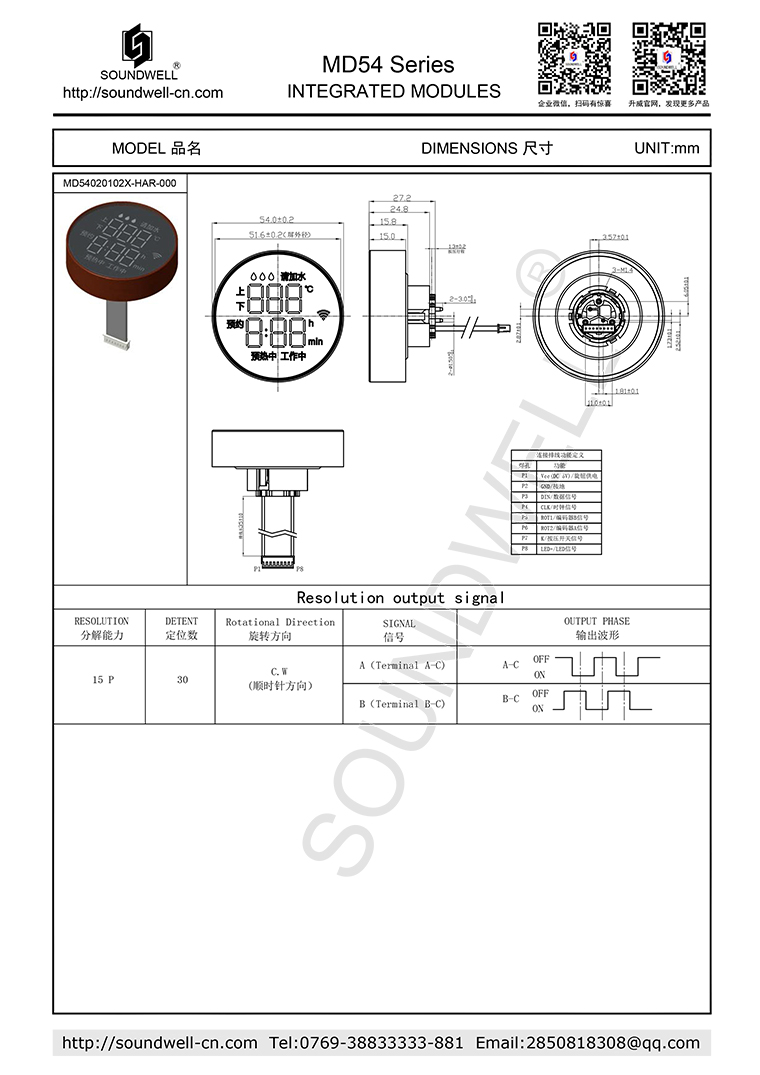

    下载MD54成品图 .pdf

    MD54
