升威生产汽车空调用的中空电位器

文章出处:www.soundwell-cn.com  编辑:升威电子  发表时间:2017-06-02

       广东升威电子研发的QA39 QA48中空电位器被汽车用户广泛应用于汽车空调,汽车音响中,现在给大家简单介绍下这个适用于汽车空调 音响的中空电位器。

中空电位器

      我们知道,汽车空调主要分为两种,一种是手动空调跟自动空调,空调的控制系统也是所不同。手动空调只能通过空调电位器旋钮进行冷/热风的温度和风量进行粗略的分级调节,并不能设定车内的具体温度。自动空调则可以根据设定的温度自动调节,使得车内温度保值在一个舒适的温度范围内,还具有空调自检装置,可以提前发现故障隐患。

       在空调控制交互这一块手动空调则是采用的升威电子研发生产的QA39 AQ48中空电位器来控制空调的温度跟风量,自动空调则是根据用户或乘客通过空调显示和控制面板上的编码器旋钮进行设定对应的温度数值,使空调系统自动运行,并根据各种传感器输入的信号,自动对送风温度和送风速度及时地进行调整,使车内的空气环境保持舒适的状态。

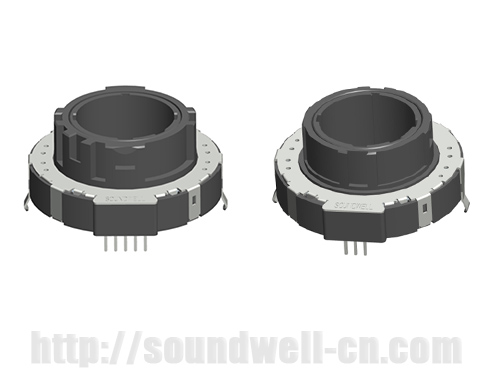

      QA39中空电位器

电位器型号:
QA39
名称: 中空电位器
主要规格: 外形尺寸:39mm;
额定功率:0.125W;
最高使用电压:D.C 10V
档位及全回转角度:5档180°±5° ,8档225°±5°,29档270°±5°;
旋转力矩:400±120 gf.cm;
转动噪音:47mV以下;
线性度:±3%;
工作温度:-40℃~85℃;
旋转寿命:30000次以上;
产品特点: 有较好的操作手感,中空空间可附加按压开关机构,可以带LED,档位及旋 转角度有多种供选择。
应用领域: 主要适用于汽车空调,还可使用在其它家用电器上面,主要起到调节风速 、调节温度等作用。
QA39产品规格

一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational Torque 旋转力矩 :400±120 gf.cm
2、Number of detemts click定位数:5,8,29 Click
3、Shaft Stop Strength 止档强度:≥ 8 Kgf.cm
4、Shaft Wobble (mm p-p) 轴摆动 :0.3mm max

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 :10KΩ±20%
2、Resistance Taper 电阻特性曲线 :B
3、Rating Power 额定功率:0.125W
4、Max. Operating Voltage 最大工作电压 :10V DC
5、Taper Tolerance At Each Position 线性误差:±3%
6、Insulation Resistance 绝缘电阻:50MΩ 1 Minute at DC 250V
7、Dielectric Voltage 耐电压:1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用寿命 30,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

下载QA39-1.pdf

QA48中空电位器

电位器型号:
QA48
名称: 中空电位器
主要规格: 外形尺寸:48mm;
额定功率:0.125W;
最高使用电压:D.C 10V
全回转角度:180°±5° ;
旋转力矩:350±100 gf.cm;
转动噪音:47mV以下;
LED灯发光颜色:红色;
线性度:±3%;
工作温度:-40℃~85℃;
旋转寿命:50000次以上;
产品特点: 有较好的操作手感,中空空间可附加按压开关机构,可以带LED,使用寿命 较长,档位及旋转角度有多种供选择。
应用领域: 主要适用于汽车空调,还可使用在其它家用电器上面,主要起到调节风速 、调节温度等作用。

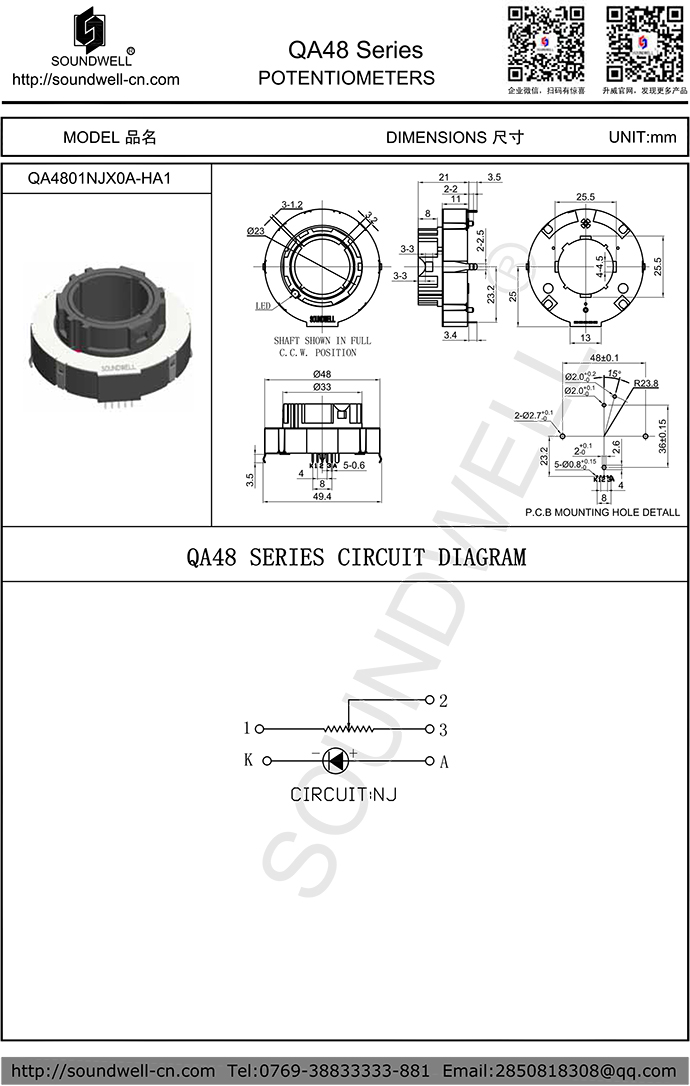

QA48产品规格

一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational Torque 旋转力矩 :350±100 gf.cm
2、Total Rotational Angle 旋转角度:180°±5°
3、Number of detemts click定位数:9/17 Click
4、Shaft Stop Strength 止档强度:≥ 6 Kgf.cm
5、Shaft Wobble (mm p-p) 轴摆动 :0.3mm max

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 :10KΩ±20%
2、Resistance Taper 电阻特性曲线 :B
3、Rating Power 额定功率:0.125W
4、Max. Operating Voltage 最大工作电压 :10V DC
5、Taper Tolerance At Each Position 线性误差:±3%
6、Insulation Resistance 绝缘电阻:50MΩ 1 Minute at DC 250V
7、Dielectric Voltage 耐电压:1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命:50,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

下载QA48-1.pdf
