EC11编码器参数及适合哪些产品?

文章出处:www.soundwell-cn.com  编辑:升威电子  发表时间:2017-04-19

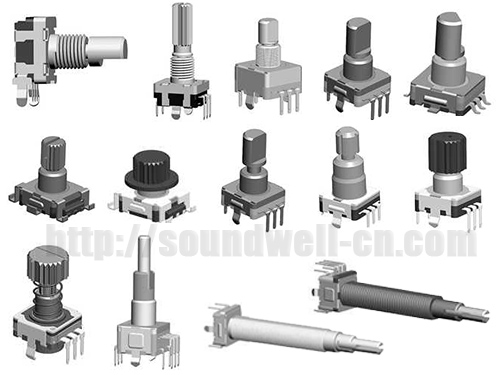

EC11编码器

EC11编码器为市场上较为常用的一款编码开关,很多设计师都会用这个小小的编码开关在他们的产品上,我们一起来了解下EC11编码器的一些参数,看看您设计的产品是否也适合用呢?

EC11编码器参数

主要规格
外形尺寸:∮11mm
额定电压: DC 5V;
定位数:16/20/30/32个;
脉冲数:8/15/16/20;
工作温度:-40°C to 85°C;
旋转寿命:30000次以上;


一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 :20-200gf.cm
2、Number and position of detent定位点数及位置:16/20/30/32点定位
3、Shaft wobble 轴摆动:0.2 mm MAX
4、Shaft play in rotational wobble 轴的回转方向摆动:2° MAX

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 :8/16/15/20个脉冲/360°
2、Phase difference 相位差:≥3ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻:10MΩ 1 Minute at DC 250V
5、Dielectric Voltage 耐电压:1 Minute at AC 50V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命:30,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approvalsheet",it's subject to the "Approval sheet".

EC11编码器有12脉冲12定位,24脉冲24定位的高分辨率,同时可带0.5mm按压开关。

如需了解更多EC11编码器参数,可点击如下链接查看
EC11金属轴增量型编码器 http://www.soundwell-cn.com/EC11jinshuzhouxilie/173.html

EC11编码器的应用较为广泛,主要可分为以下几大点:

1、DVD播放器、迷你组合间音响、CD、便携式音响、监视器等影像音响设备的各种控制。

2、汽车导航器,汽车音响的电位计调节和菜单选择。

3、音响混频器、子乐器等控制用。

4、普通家用电器的各种调控器。

如需更一步了解EC11编码器参数,可联系我们提供详细规格书.
找EC11编码器厂家就找升威电子。
