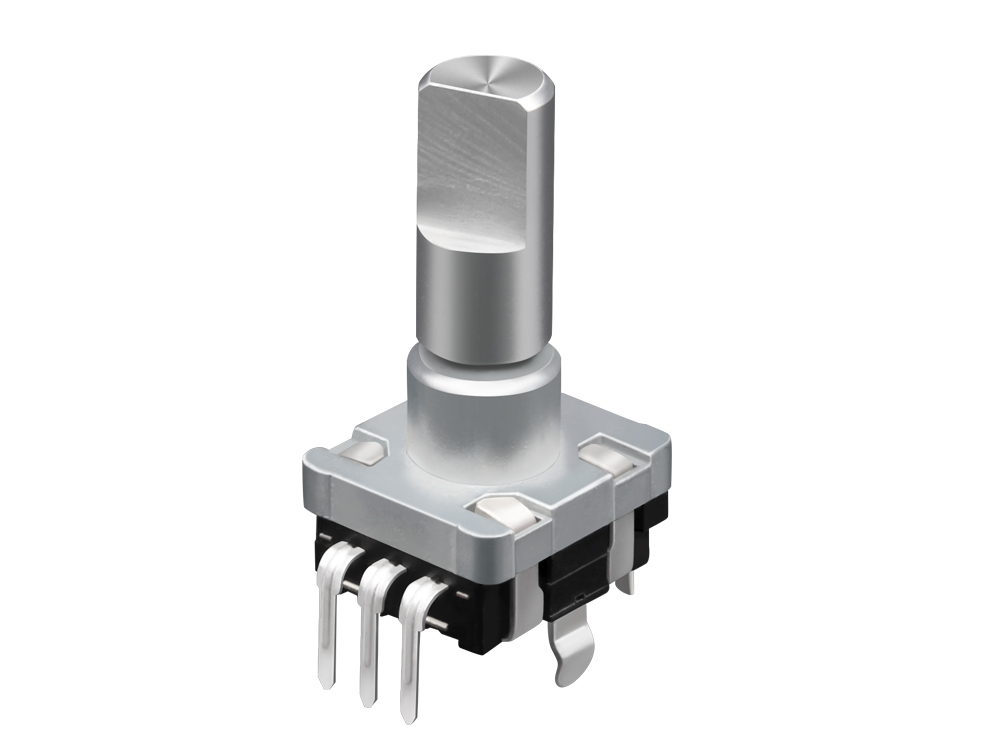

ec11编码器金属轴

ec11编码器金属轴

  • 系 列:EC11金属轴系列
  • 规 格:请参考如下简介
  • 详细规格书

    编码器型号: EC11
    名称: EC11编码器金属轴
    主要规格:

    外形尺寸:∮11mm
    额定电压: DC 5V;
    定位数:16/20/30/32个;
    脉冲数:8/15/16/20;
    工作温度:-40°C to 85°C;
    旋转寿命:30000次以上;

    产品特点: 体积小,密封性好,可靠性高,有多种不同的规格供选择。
    应用领域: 该产品适用汽车音响、汽车空调、汽车导航及其它家用电器、相关电子设
    备上,主要起到调节音量、调节温度、调频、功能切换等作用。
    EC11编码器金属轴产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Detent Torque 定位点力矩 :20-200gf.cm
    2、Number and position of detent定位点数及位置:16/20/30/32点定位
    3、Shaft wobble 轴摆动:0.2 mm MAX
    4、Shaft play in rotational wobble 轴的回转方向摆动:2° MAX

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 :8/16/15/20个脉冲/360°
    2、Phase difference 相位差:≥3ms
    3、Rated voltage 额定电压: DC 5V
    4、Insulation Resistance 绝缘电阻:10MΩ 1 Minute at DC 250V
    5、Dielectric Voltage 耐电压:1 Minute at AC 50V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:30,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approvalsheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

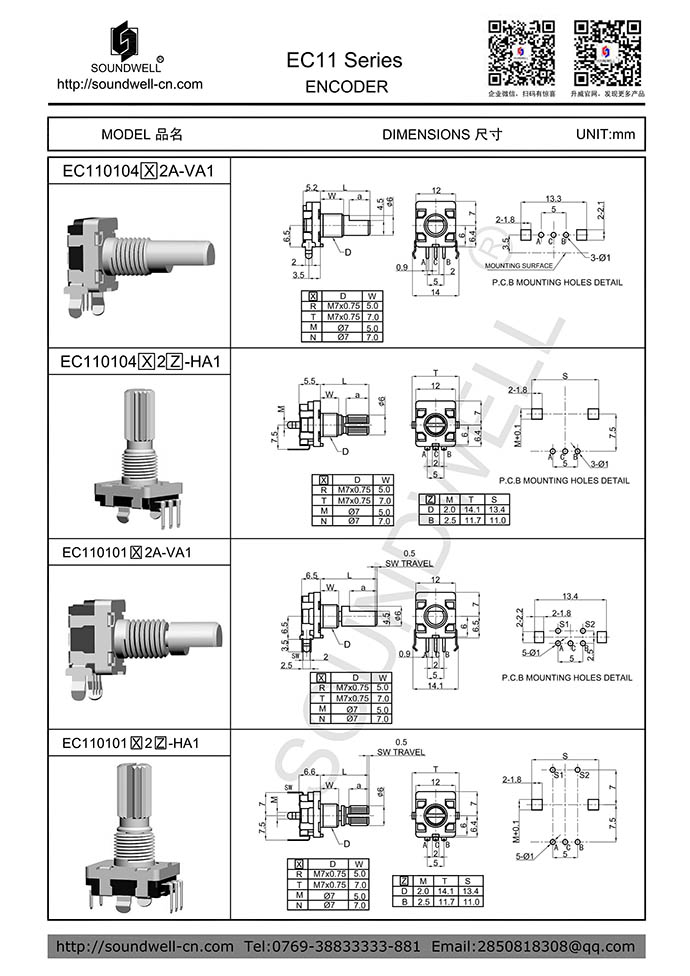

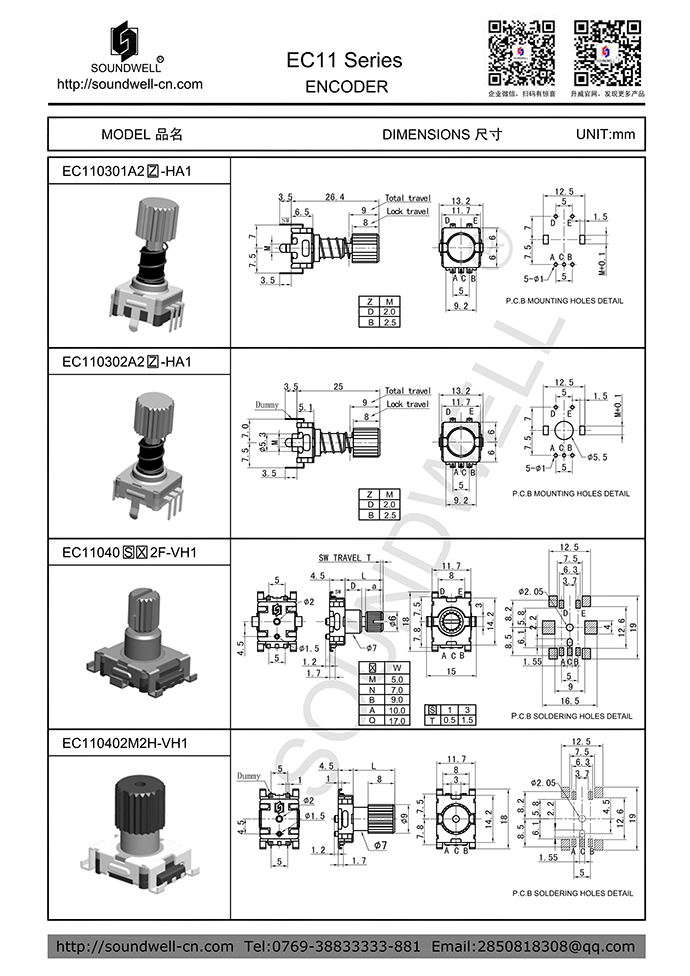

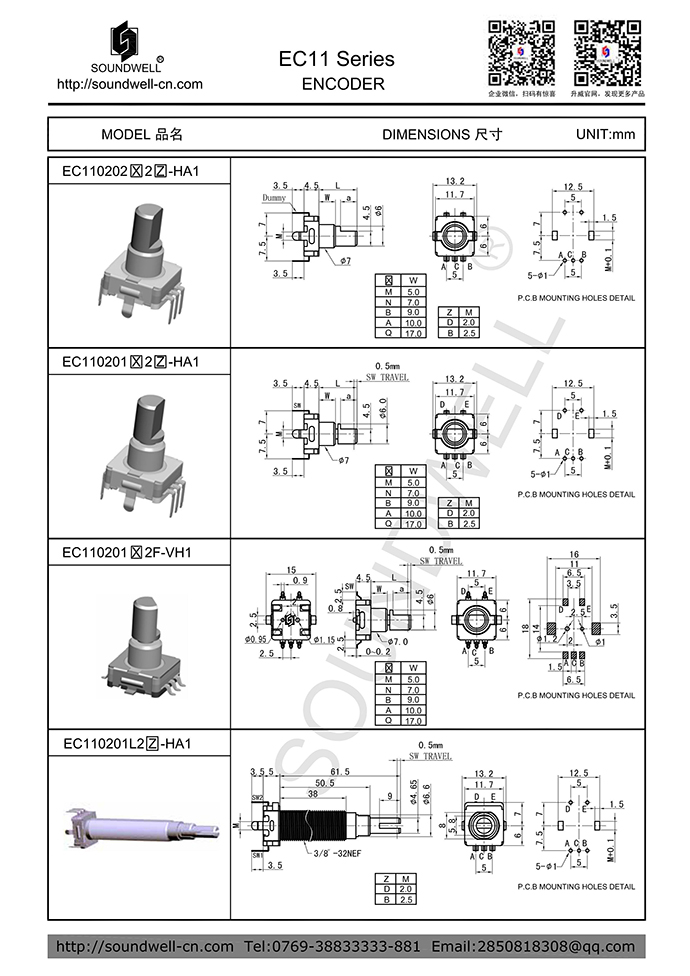

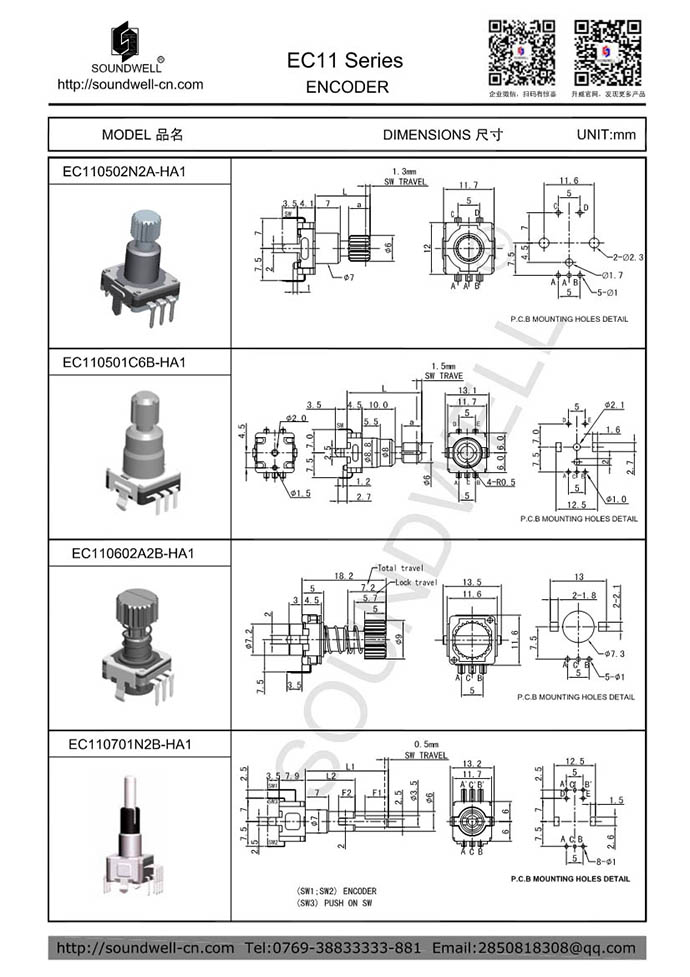

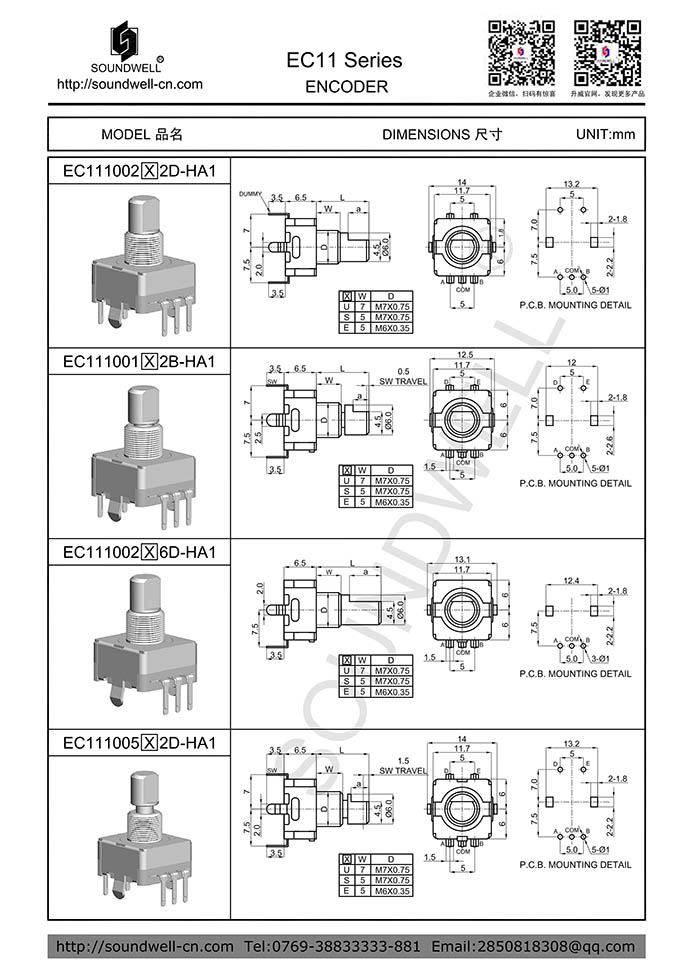

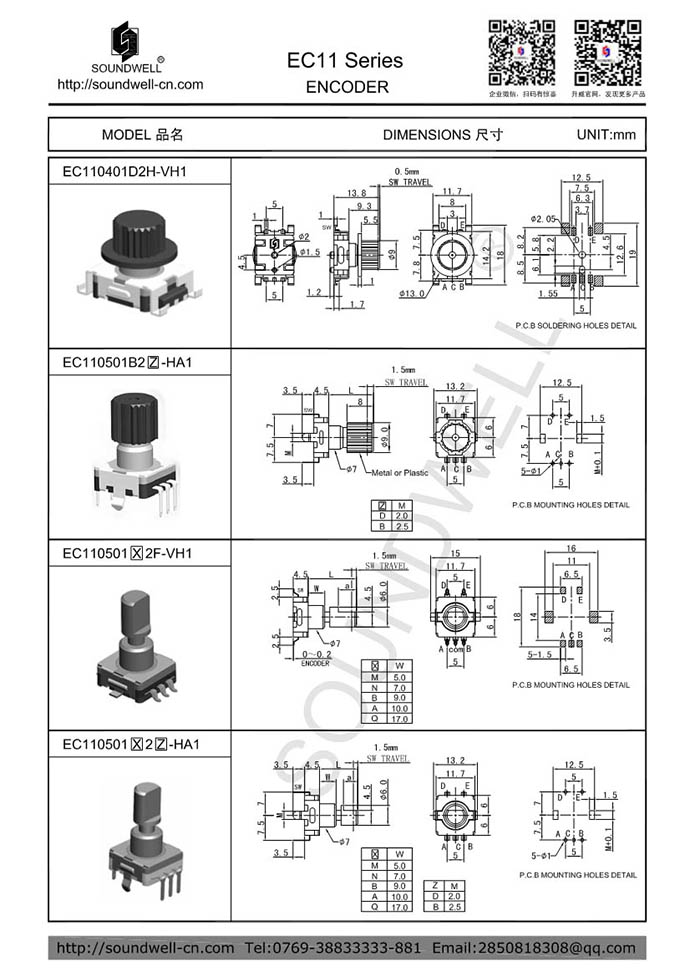

    下载EC11成品图1.pdf

    ec11规格书

    下载EC11成品图2.pdf

    ec11编码器规格书

    下载EC11成品图3.pdf

    ec11旋转编码器规格书

    下载EC11成品图4.pdf

    ec11增量型编码器规格书

    下载EC11成品图5.pdf

    EC11编码开关规格书

    下载EC11成品图6.pdf

    EC11带开关编码器规格书

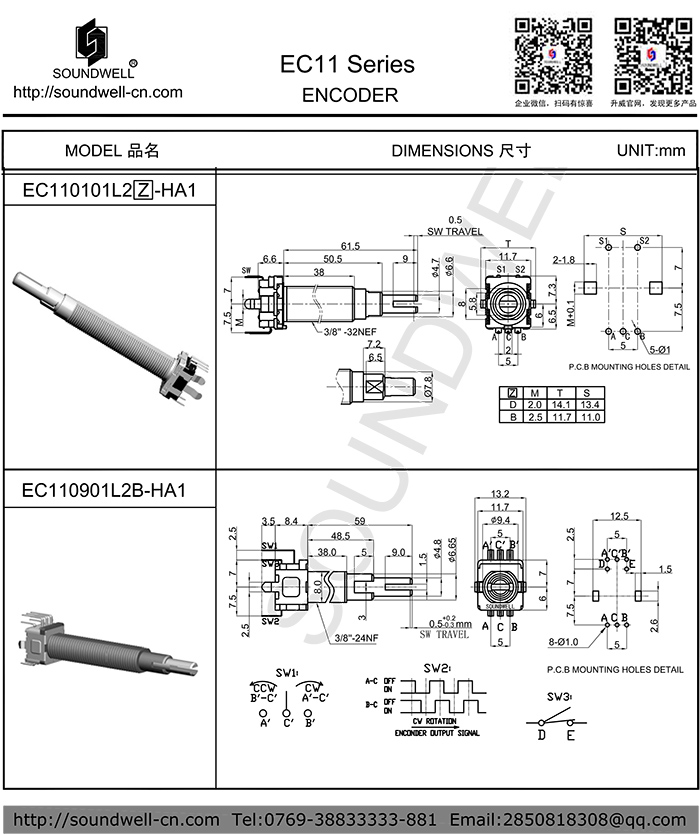

    下载EC11成品图7.pdf

    ec11编码器金属轴规格书

    下载EC11成品图8.pdf

    EC11编码器脉冲



    广东升威电子制品有限公司是编码器行业标准制定单位,专业生产ec11,ec11编码器,ec11旋转编码器,ec11增量型编码器,的生产厂家,如果需要EC11编码器详细规格书,可联系右侧客服索取.
