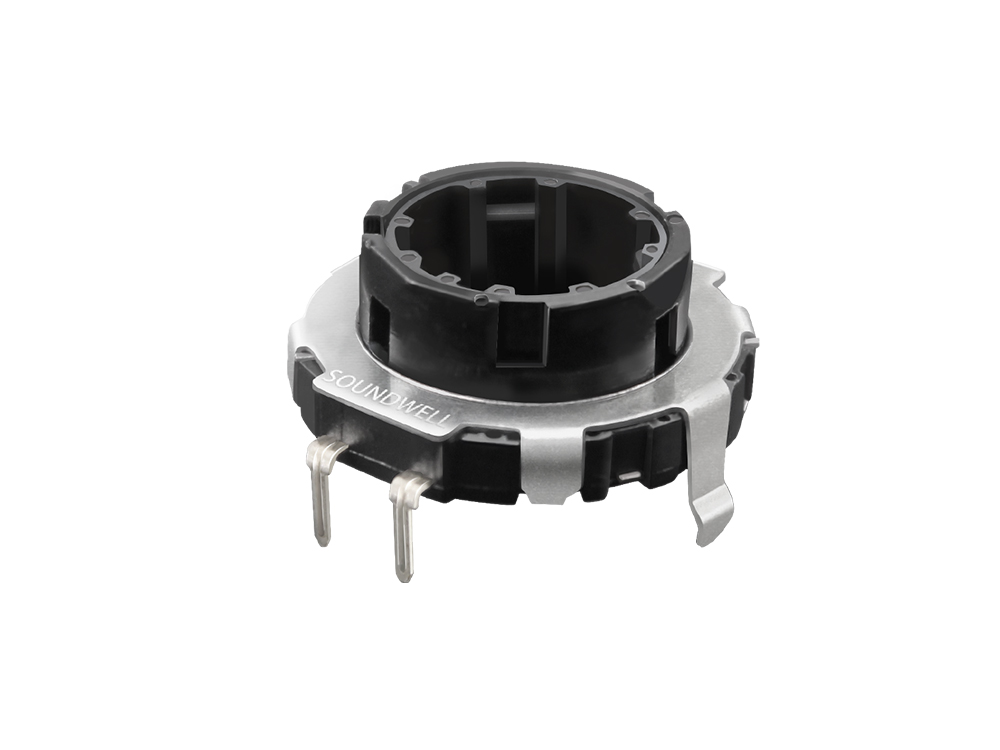

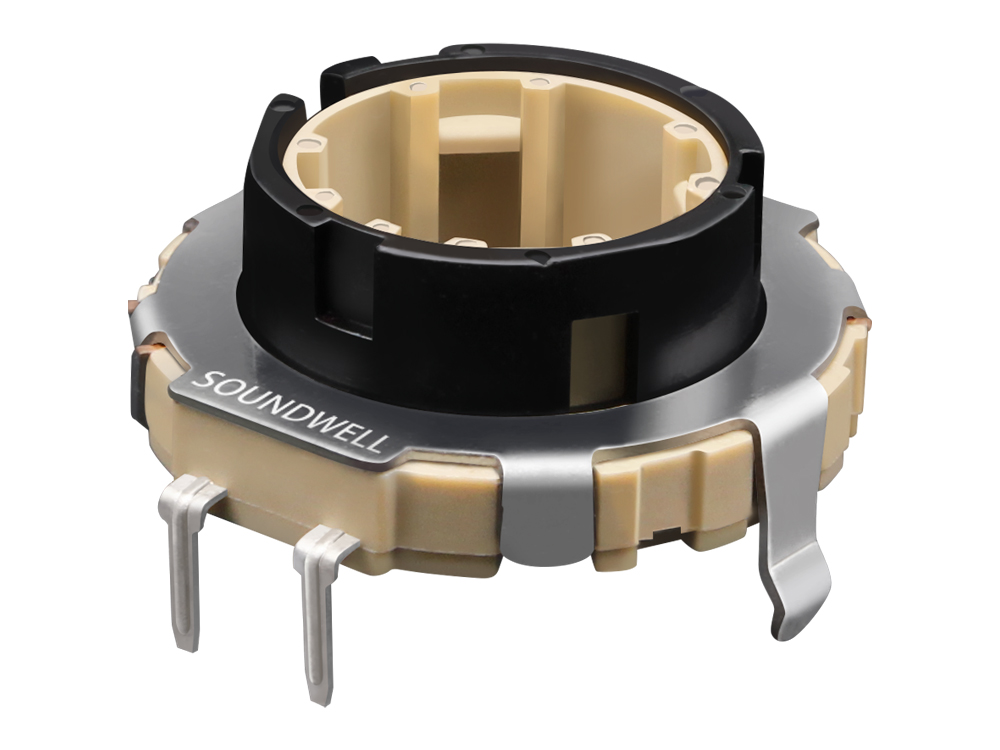

EC21中空编码器

EC21中空编码器

  • 系 列:EC21
  • 规 格:请参考如下简介
  • 详细规格书

    编码器型号: EC21
    名称: EC21中空编码器,EC21中空旋转编码器,EC21增量中空编码器
    主要规格:

     外形尺寸:∮21mm
     额定电压:    DC 5V;
     定位数:30个;
      脉冲数:15;
      工作温度:-40°C to 85°C;
      旋转寿命:50000次以上;

    产品特点:

    本体厚度薄型化,长寿命, 有较好的操作手感,中空空间可附加按压开关机构。

    应用领域: 该产品适用汽车音响、汽车空调、汽车导航及其它家用电器、相关电子设备上,主要起到调节音量、调节温度、调频、功能切换等作用。
    EC21产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
           1、 Detent Torque 定位点力矩 :70±50gf.cm/150±50gf.cm
           2、Number and position of detent定位点数及位置:30点定位(间隔角度 12°±3°)
           3、Shaft wobble  轴摆动:0.2 mm MAX
           4、Shaft play in rotational wobble 轴的回转方向摆动:2° MAX

    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Resolution 分解能力 :15个脉冲/360°
           2、Phase difference 相位差:≥5 ms
           3、Rated voltage 额定电压: DC 5V
           4、Insulation  Resistance 绝缘电阻:10MΩ 1 Minute at  DC 110V
           5、Dielectric  Voltage 耐电压:1 Minute at  AC 110V

    三、ENDURANCE CHARACTERISTIC 耐久特性
          1、Rotational life 回转寿命:50,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval
            sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。



    下载EC21.pdf

    EC21中空编码器

    广东升威电子制品有限公司是编码器行业标准制定单位,专业生产EC21中空编码器,EC21中空旋转编码器,EC21增量中空编码器,如果我司EC21中空编码器符合贵司需求可联系右侧客服索取详细规格书。
