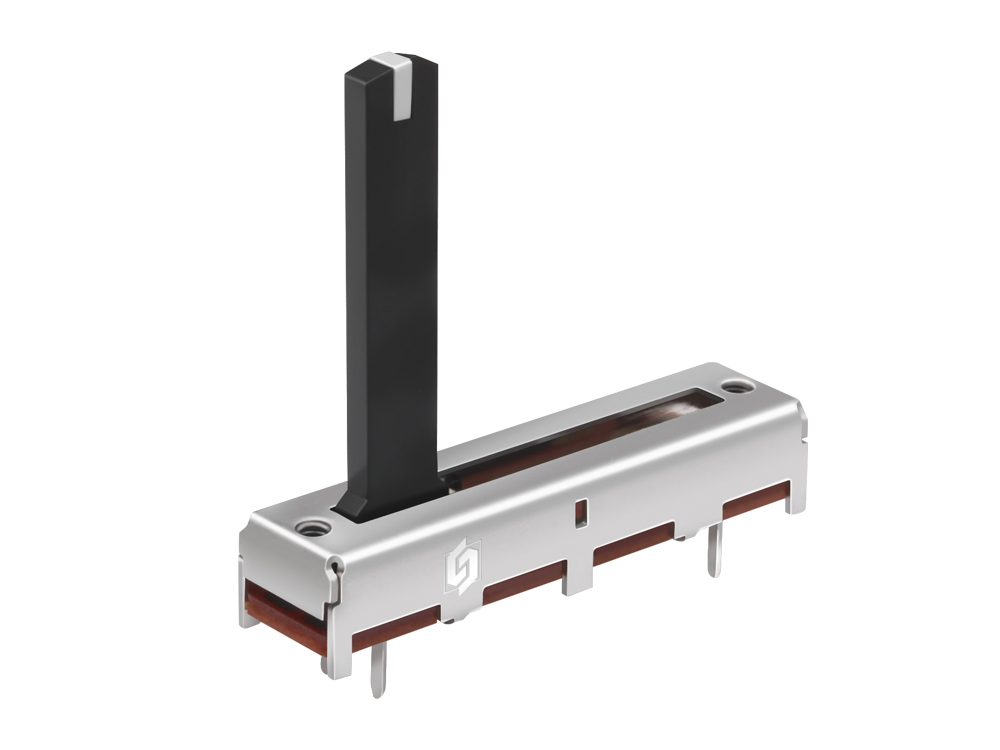

20mm行程直滑电位器SC2003
20mm行程直滑电位器SC2003

20mm行程直滑电位器SC2003

  • 系 列:SC2003/SC2005/SN2009/SN2010/SN2011/SA2005
  • 规 格:请参考如下简介
  • 详细规格书

    直滑电位器型号:
    SC2003/SC2005/SN2009/SN2010/SN2011/SA2005
    名称: 20mm行程直滑电位器,双联直滑电位器,单联直滑电位器
    主要规格: 滑动行程:20mm
    额定功率:0.2W
    最高使用电压:AC 100V;
    工作温度: -10℃ ~70℃;
    滑动寿命:10,000次以上;
    产品特点: 性能稳定,手感较好,可以过波峰焊接,推柄可带LED,产品可以带中点 定位。有多种丰富的产品可以选择,可应对各种不同的需求。
    应用领域: 该产品适用于调音台、电子琴、吉他及其它相关电子设备上,主要起到 调节音量、 调节音调、 调节平衡等作用。
    SC2003/SC2005/SN2009/SN2010/SN2011/SA2005直滑电位器产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Sliding force 滑动力矩:15~150gf.cm
    2、Click force 定位推动力:80~330gf.cm
    3、Total travel slide 全滑动行程:20mm
    4、Lever Stop Strength 柄止档强度:≥3Kgf.cm
    5、Lever Wobble (mm p-p) 滑柄偏摆量 :1.6mm Max.

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance Taper 电阻特性曲线 :B
    3、Rating Power 额定功率:0.2W
    4、Max. Operating Voltage 最大工作电压 :100V AC
    5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
    6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 250V
    7、Dielectric Voltage 耐电压:1 Minute at AC 250V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:10,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

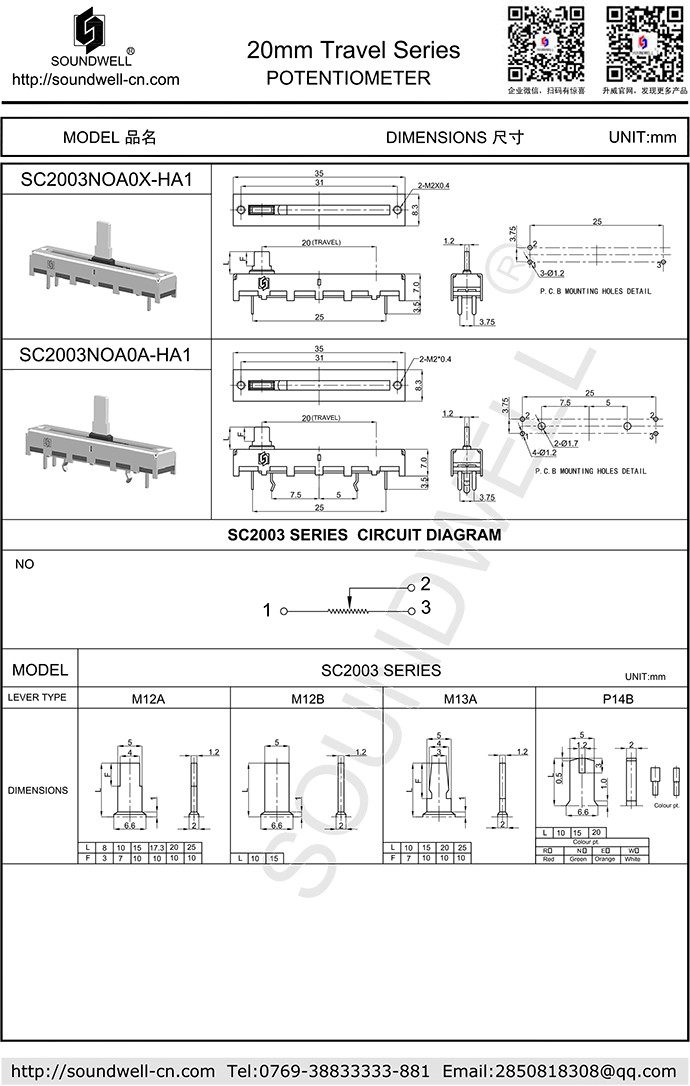

    下载20mm-1.pdf

    20mm行程直滑电位器

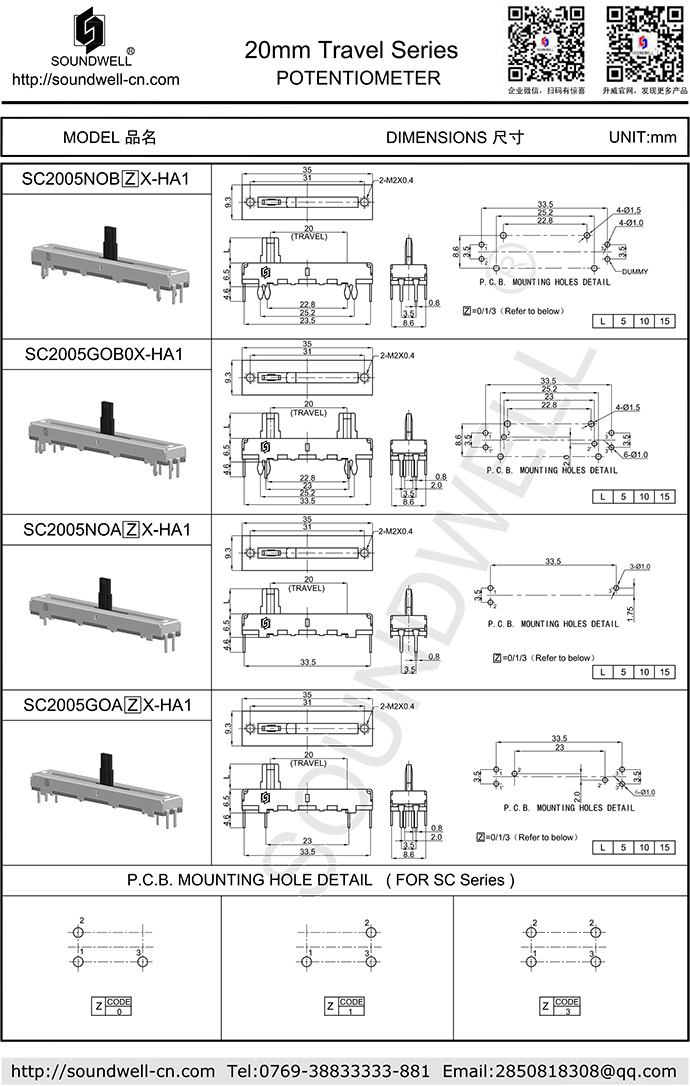

    下载20mm-2.pdf

    双联直滑电位器

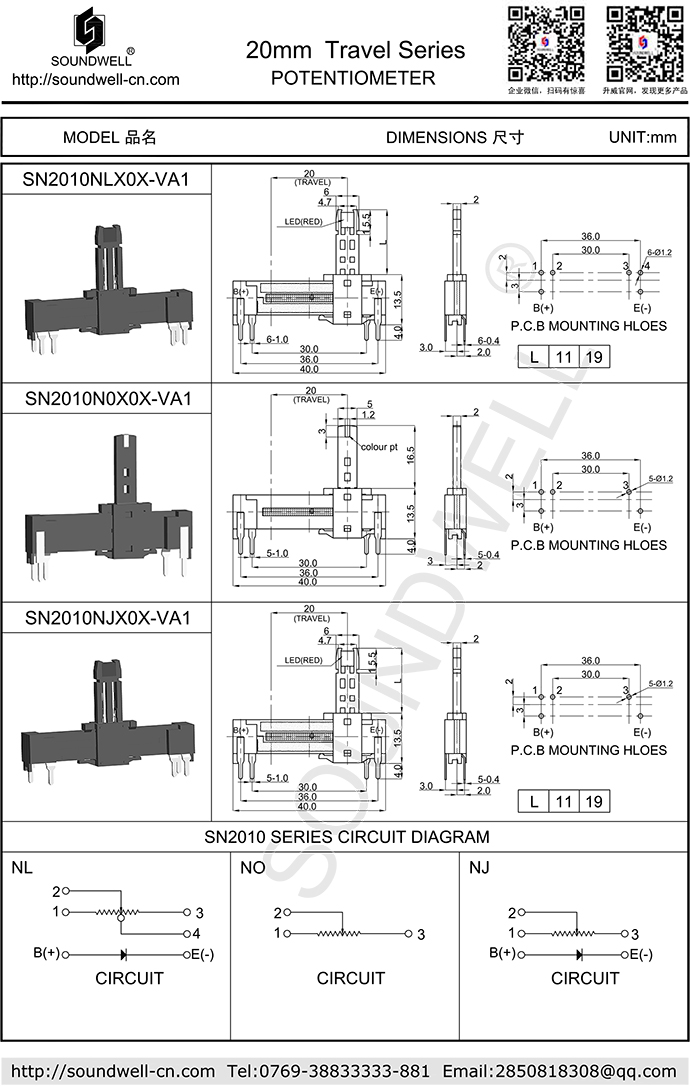

    下载20mm-4.pdf

    单联直滑电位器

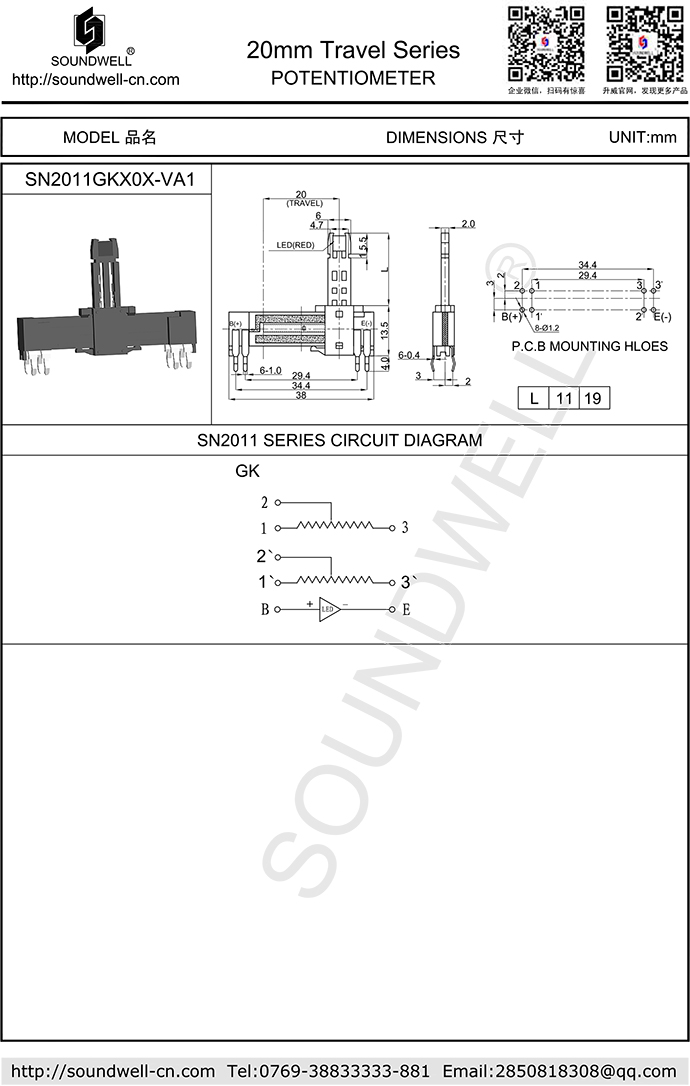

    下载20mm-5.pdf

    直滑式电位器

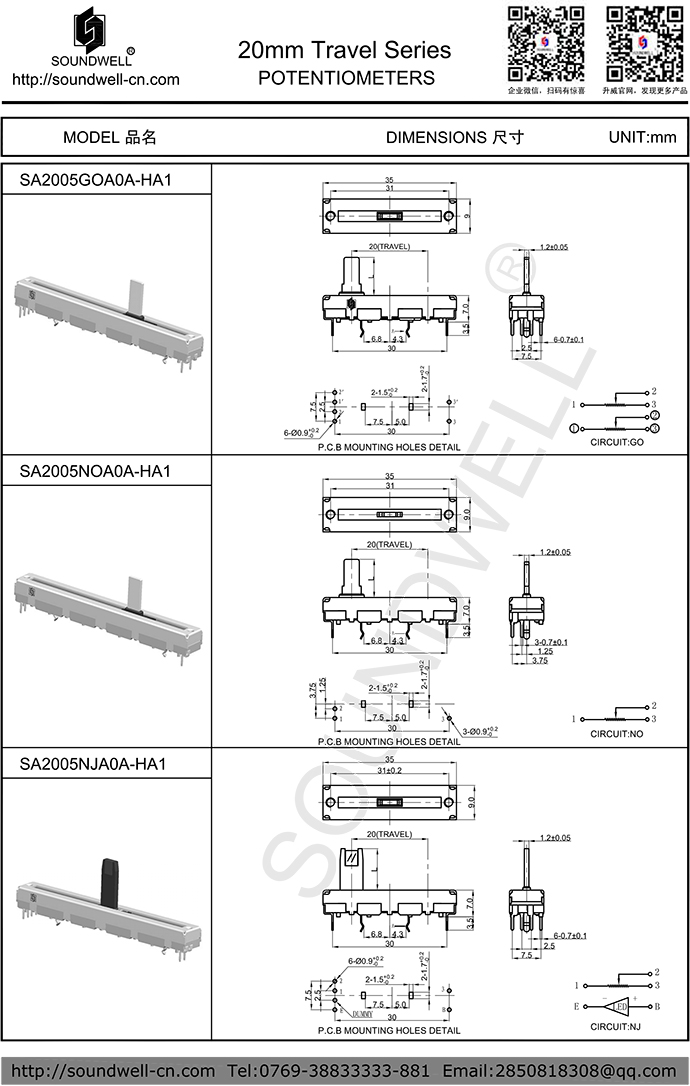

    下载20mm-6.pdf

    直滑电位器厂家
