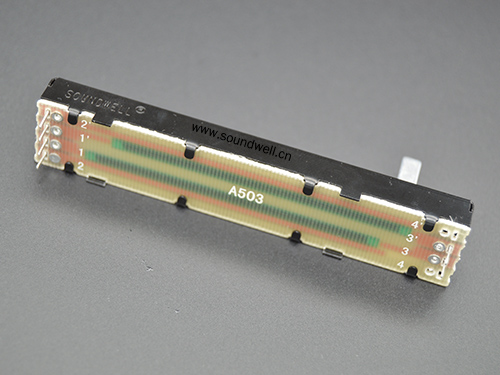

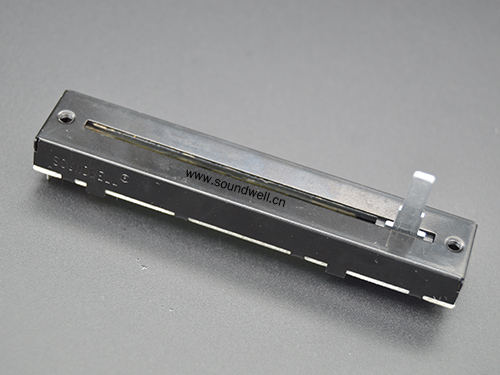

60mm行程双联直滑式电位器
60mm行程双联直滑式电位器
60mm行程双联直滑式电位器

60mm行程双联直滑式电位器

  • 系 列:SK60
  • 规 格:请参考如下简介
  • 详细规格书

    60mm行程双联直滑式电位器产品介绍

    直滑电位器型号:SK6093GOA0X-HA1

    双联直滑式电位器特点:较长的可调行程,性能稳定,手感较好,可以过波峰焊接,推柄可带LED,产品可以带中点定位。有多种丰富的产品可以选择,可应对各种不同的需求。


    双联直滑式电位器应用:调音台、电子琴等

    主要功能:调节音量、调节音调、 调节平衡等



    60mm行程双联直滑式电位器产品规格参数

                     主要规格: 滑动行程:60mm
                                     额定功率:0.2W
                                     最高使用电压:AC 100V;
                                     工作温度: -10℃ ~70℃;
                                     滑动寿命:10,000次以上;

    一、MECHANICAL CHARACTERISTIC 机械特性
           1、Sliding force    滑动力矩:15~150gf.cm
           2、Click force    定位推动力:80~330gf.cm
           3、Total travel slide    全滑动行程:60mm
           4、Lever Stop Strength 柄止档强度:≥3Kgf.cm
           5、Lever  Wobble (mm  p-p) 滑柄偏摆量 :1.6mm Max

    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Total  Resistance  Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
           2、Resistance  Taper 电阻特性曲线 :B
           3、Rating  Power  额定功率:0.2W
           4、Max. Operating  Voltage 最大工作电压 :100V  AC
           5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
           6、Insulation  Resistance 绝缘电阻:100MΩ 1 Minute at  DC 250V
           7、Dielectric  Voltage 耐电压:1 Minute at  AC 250V

    三、ENDURANCE CHARACTERISTIC 耐久特性
          1、Sliding Life 滑动寿命:10,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject   to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

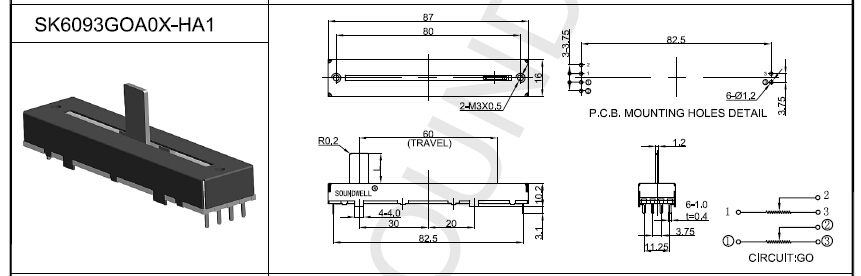

    双联直滑式电位器尺寸图

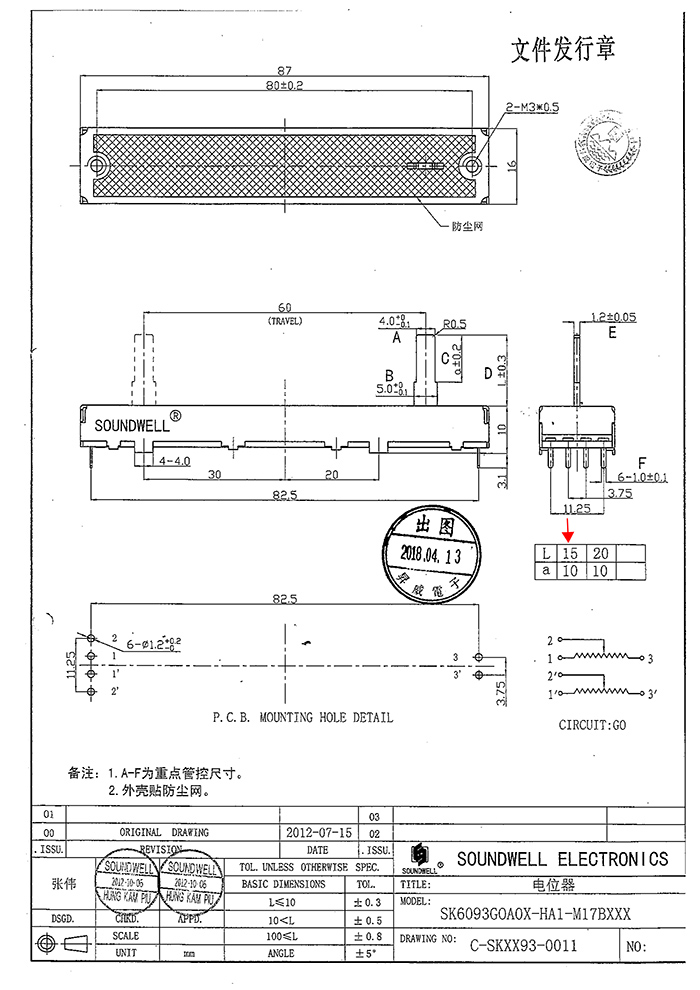

    60mm行程双联直滑式电位器规格书

    60mm行程直滑电位器双联直滑式电位器
