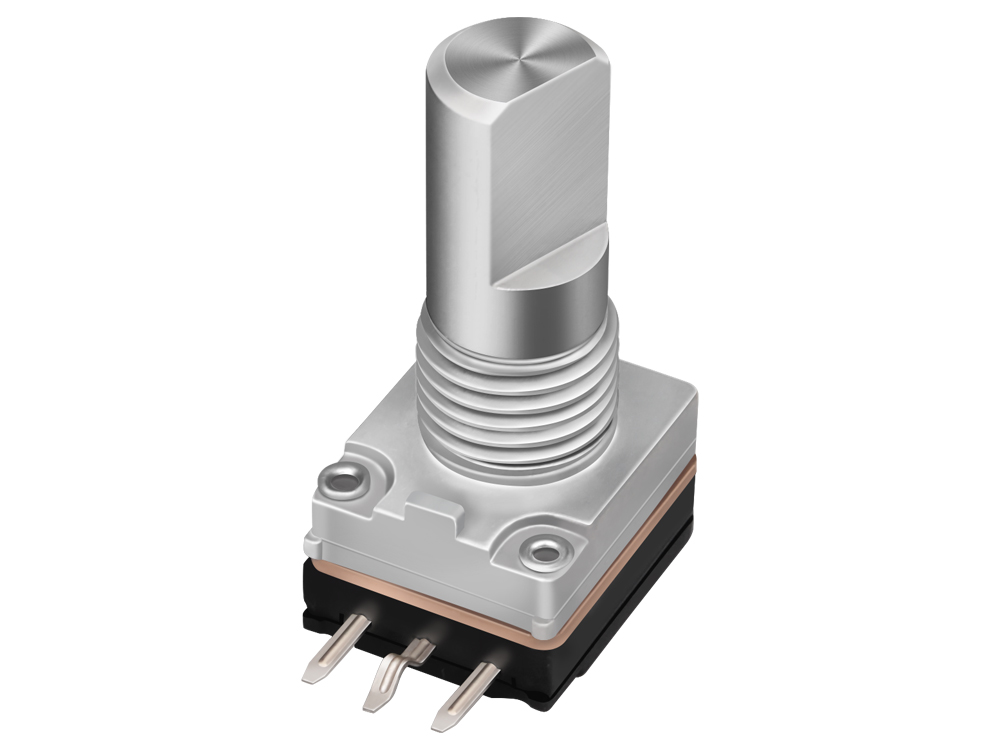

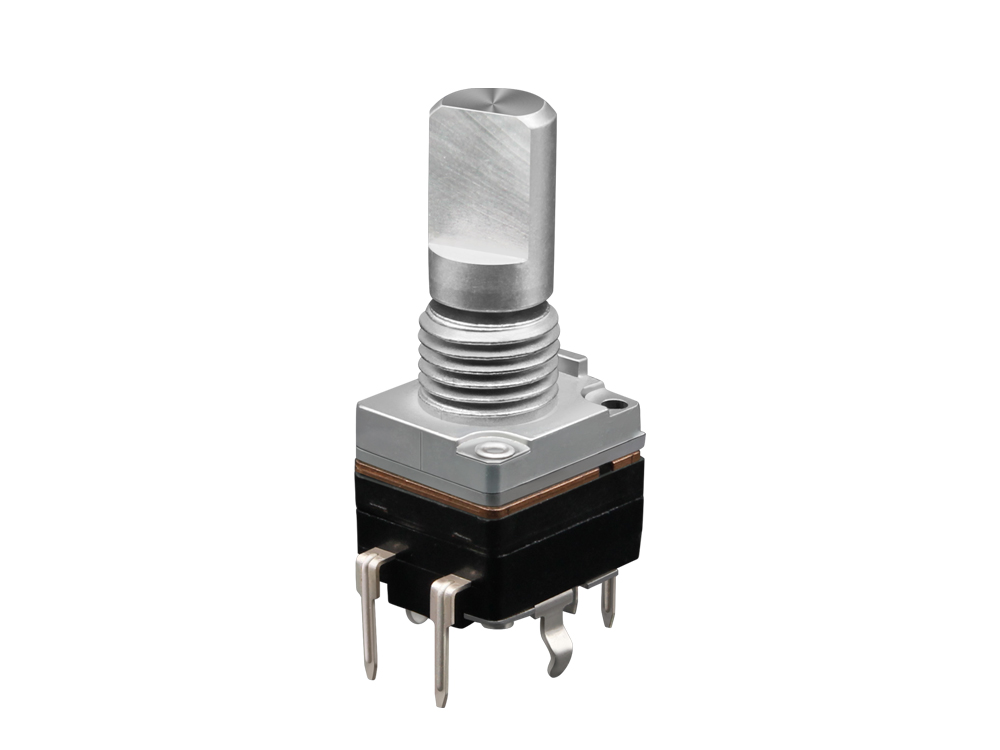

EC09旋转编码器
EC09旋转编码器

EC09旋转编码器

  • 系 列:EC09
  • 规 格:请参考如下简介
  • 详细规格书



    产品名称: EC09旋转编码器 EC09编码器,EC09增量编码器

    产品优点:体积小、密封性好,可以带按压开关,有立式及卧式两种安装方式,轴心形状及长度可调整。

    产品应用:EC09旋转编码器适用对讲机、收音机、小型音响及其它相关电子设备。

    产品功能: 调频、调节音量、功能切换等。

    旋转编码器型号: EC09编码器系列



    EC09旋转编码器产品规格参数



    外形尺寸:9.5mm;
    工作温度:-20℃~80℃;
    额定功率:DC 5V 0.5mA;
    定位数:20个;
    脉冲数:10 ;
    旋转寿命:30000次以上;
    开关按压寿命:20000次以上



    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotational Torque 旋转力矩 :50~200gf.cm
    2、Total ratational angle 旋转角度:360°
    3、Number and position of detent 定位点数:20 Detents

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力:10 Pulses
    2、Phase difference 相位差:△T=0.25T±0.17T
    3、Rating Power 额定功率:DC 5V 0.5mA
    4、Insulation Resistance 绝缘阻抗:10MΩ 1 Minute at DC 50V
    5、Dielectric Voltage 耐电压:1 Minute at AC 50V
    6、Switch Rating Power 开关额定功率:DC 5V 10mA

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:30,000 cycles Min
    2、Switch Life 开关按压寿命:20,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

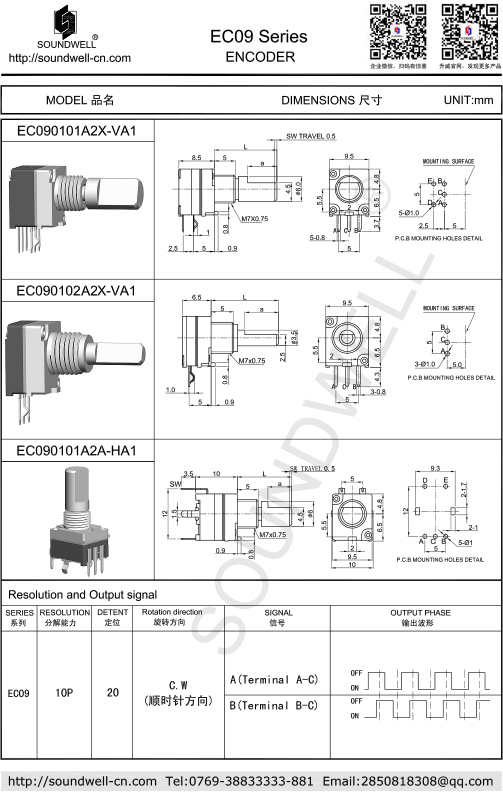

    如下是EC09旋转编码器规格书,需进一步了解详细规格书,请联系右侧客服



    点击下载EC09旋转编码器规格书






           此款EC09旋转编码器适用于对讲机编码器,收音机编码器,功放音响编码器,汽车音响 汽车导航类的车载编码器,如需了解旋转编码器详情咨询我们.
           广东升威电子制品有限公司专业生产旋转编码器,品质可靠,编码器行业率先通过TS16949 ISO14001 ISO9001认证,以多年编码器制造经验,获得客户及业界一致认可.升威电子成为SAMSUNG、SANYO、PANASONIC、TCL、MICROSOFT、漫步者、朝阳、 FORYOU(华阳通用)、航盛、德赛西威、歌尔、步步高、格兰仕、美的等国内外知名企业指定编码器供应商.找旋转编码器 厂家就找广东升威电子。
