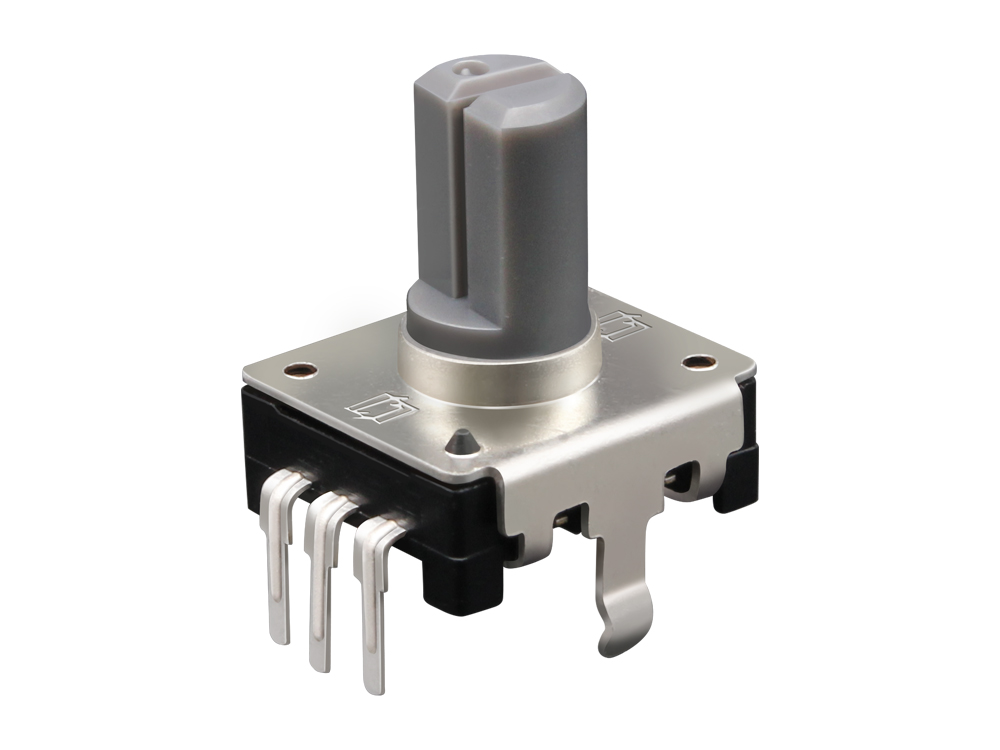

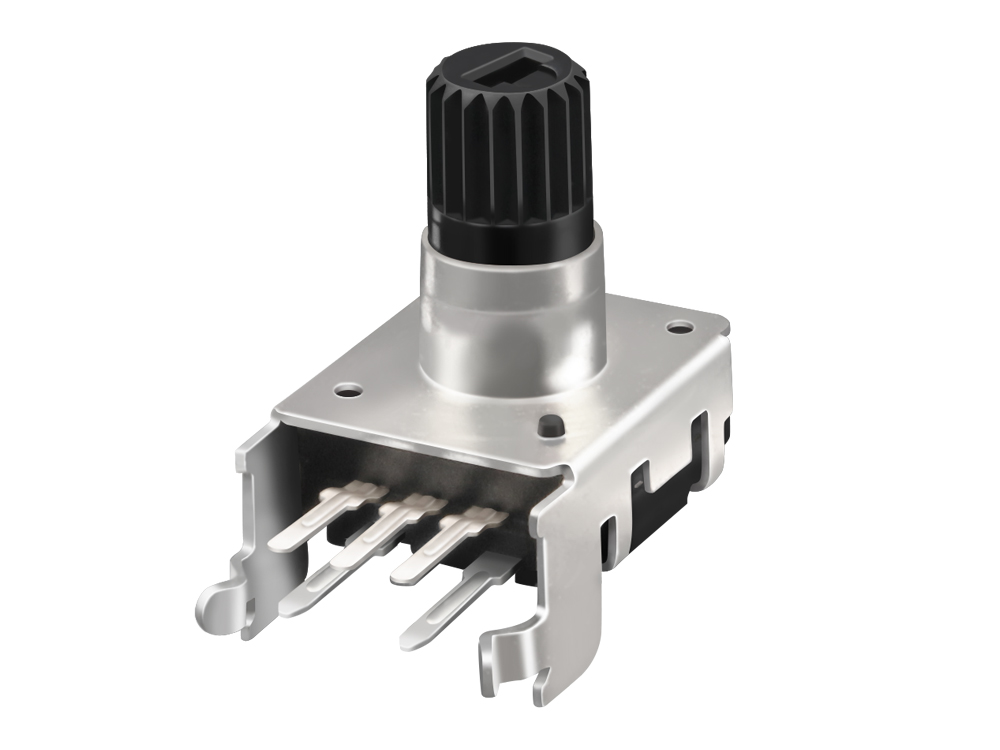

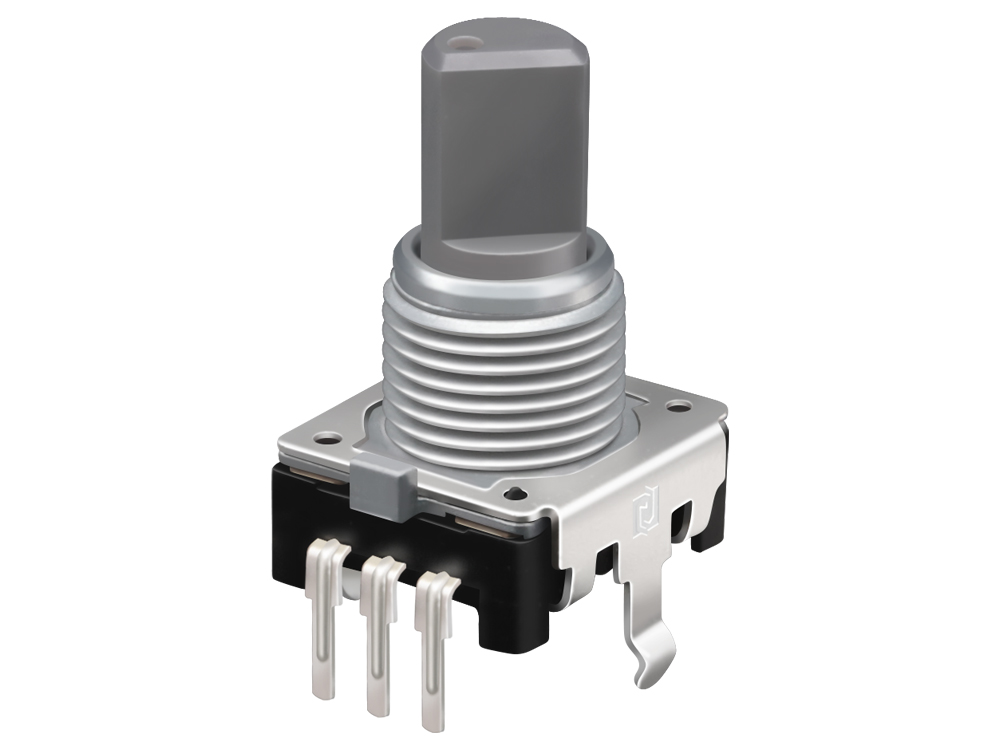

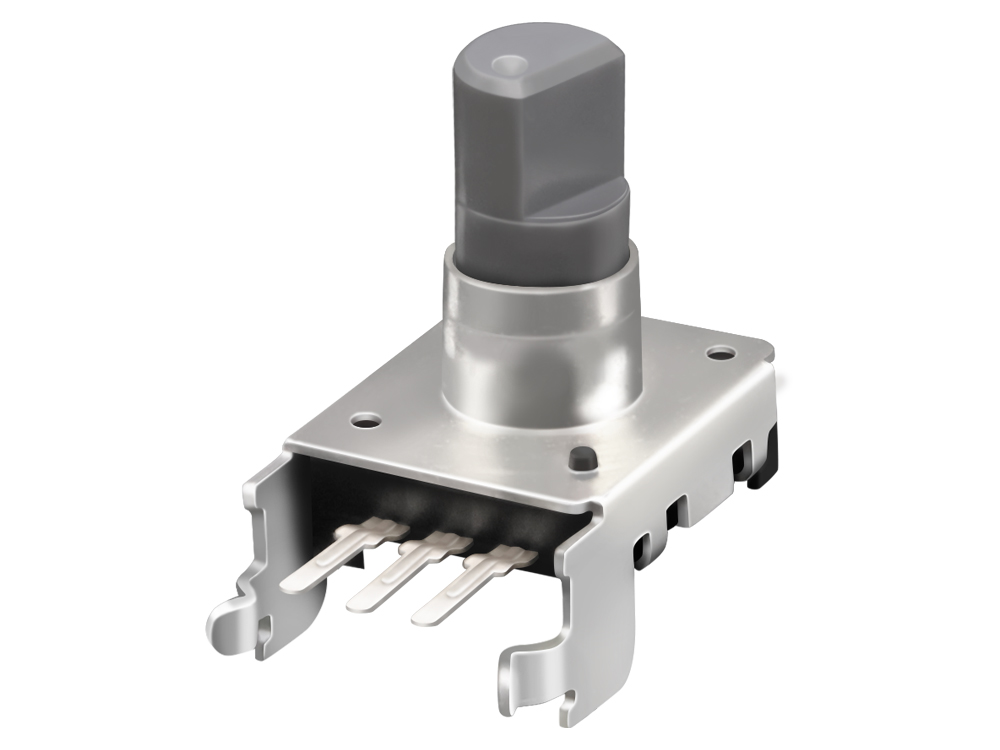

| 编码器型号： | EC12 |
| 名称： | ec12旋转编码开关 |
| 主要规格: | 外形尺寸：12.5mm 额定电压: DC 5V； 定位数: 12/18/24/30个； 脉冲冲数:12/15/18； 工作温度：-40°C to 85°C； 旋转寿命：30000次以上； 开关寿命：20000次以上； |
| 产品特点： | 体积较小、密封性好、性能稳定，绝缘轴柄，可以带按压开关功能，有多种不同的规格可选择。 |
| 应用领域： | 该产品目前主要适用汽车音响，汽车导航、调音台、多媒体音响\功放，也可用于其它家用电器及相关电子设备上，主要功能为调频、调节音量、调节温度 、功能选择等。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、Detent Torque 定位点力矩 ：30-200gf.cm
2、Number and position of detent 定位点数及位置：12/18/24/30 点定位
3、Switch circuit and number of pulse开关电路、接点数：单极单投（推ON）
4、Travel of switch 开关移动量：0.5 ±0.3 mm
5、Operating force of switch 开关作动力：450±200gf
6、Shaft wobble (mm p-p) 轴摆动 ：1.0 x L / 30mm p-p 以下(L:安装长度)
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ： 12/15/18个脉冲/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻：10MΩ 1 Minute at DC 50V
5、Dielectric Voltage 耐电压：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：30,000 cycles Min
2、Push operating life 按压寿命：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
.jpg)
.jpg)
.jpg)
广东升威电子制品有限公司是编码器行业标准制定单位,专业生产ec12旋转编码开关,ec12编码器,ec12旋转编码器,ec12增量型编码器,ec12编码开关,如果我司EC12编码器满足贵司使用标准需要详细规格书,请咨询右侧客服索要.
