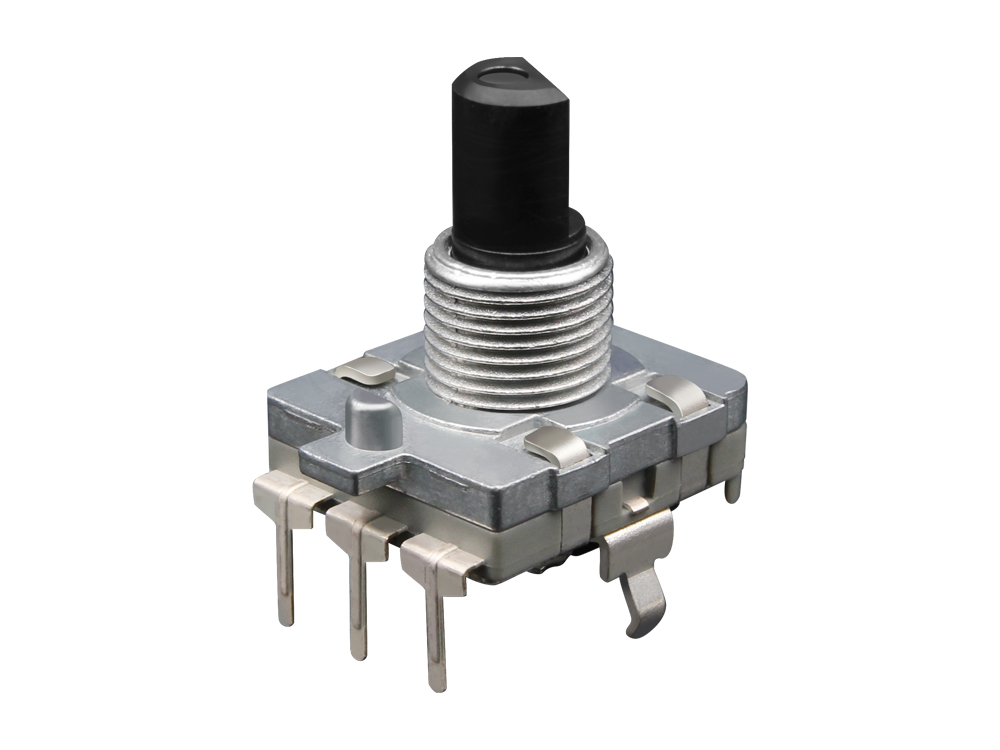

ec16编码器

ec16编码器

  • 系 列:EC16
  • 规 格:请参考如下简介
  • 详细规格书

    ec16编码器产品介绍

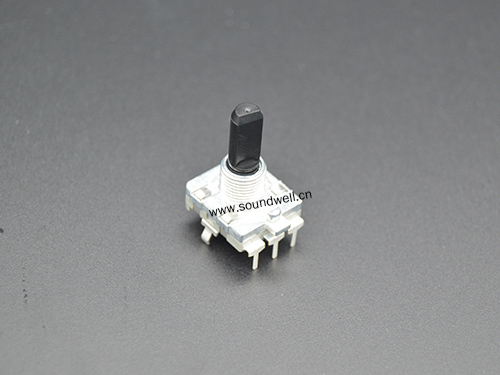

    编码器型号:EC162102E1B-HA1

    EC16编码器特点:密封性好、性能稳定,绝缘轴柄,可带按压开关功能,有多种不同的规格可选择。

    EC16编码器应用:微波炉、洗衣机、多媒体音响\功放,家用电器等

    主要功能:调节温度、调节时间、调节音量 、功能选择等。


    EC16编码器产品规格参数

    主要规格:
                   外形尺寸:16mm
                   额定电压: DC 5V;
                   定位数: 12/24个;
                   脉冲冲数:12/24;
                   工作温度:-20°C to 70°C;
                   旋转寿命:30000次以上;
                   开关寿命:20000次以上;

    一、MECHANICAL CHARACTERISTIC 机械特性
           1、 Detent Torque 定位点力矩 :30-200gf.cm
           2、Number and position of detent 定位点数及位置:12/24 点定位
           3、Switch circuit and number of pulse开关电路、接点数:单极单投(推ON)
           4、Travel of switch 开关移动量:0.5 ±0.3 mm
           5、Operating force of switch 开关作动力:500±300gf
           6、Shaft wobble (mm  p-p)  轴摆动 :1.0 x L / 30mm p-p 以下(L:安装长度).

    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Resolution 分解能力 : 12/24个脉冲/360°
           2、Phase difference 相位差:≥4 ms
           3、Rated voltage  额定电压: DC 5V
           4、Insulation  Resistance  绝缘电阻:10MΩ 1 Minute at  DC 50V
           5、Dielectric  Voltage  耐电压:1 Minute at  AC 50V

    三、ENDURANCE CHARACTERISTIC 耐久特性
          1、Rotational life 回转寿命:30,000 cycles Min
          2、Push operating life 按压寿命:20,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval
            sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

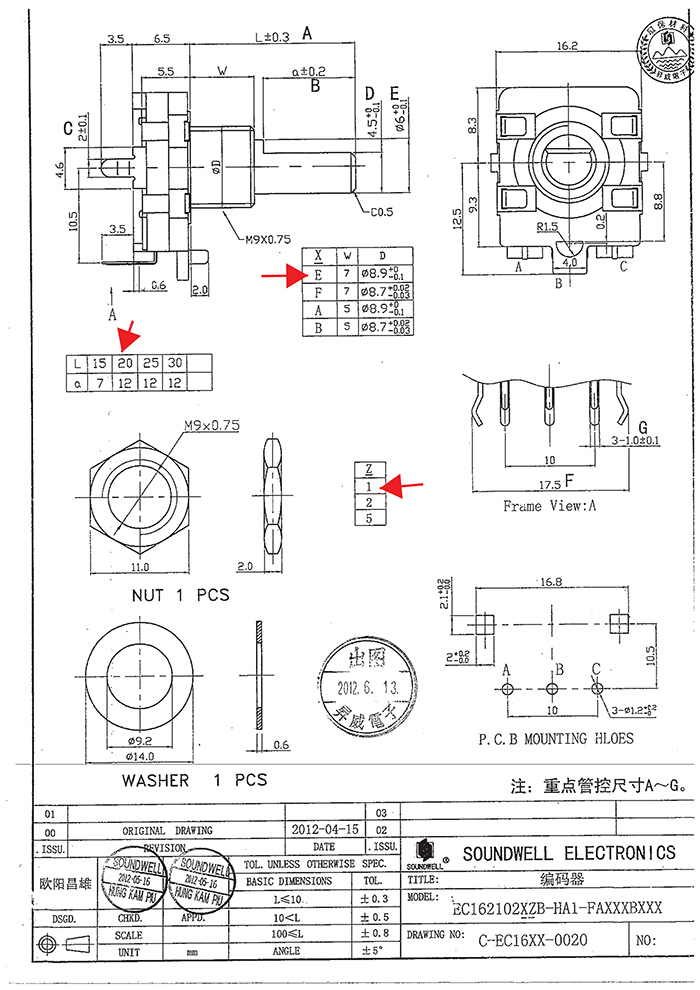

    EC16编码器规格书

    EC16编码器

    广东升威电子制品有限公司专业生产EC16编码器,如上EC16编码器规格书仅供参考,编码器手柄型状及手柄尺寸有多种选择,如有不明,可咨询升威电子右侧客服。
