ec16旋转编码器

ec16旋转编码器

  • 系 列:EC16
  • 规 格:请参考如下简介
  • 详细规格书

    旋转编码器名称: ec16旋转编码器,ec16编码器,ec16增量编码器
    旋转编码器优点:体积较小、密封性好、性能稳定,绝缘轴柄,可以带按压开关功能,有多种不同的规格可选择。

    旋转编码器应用:此旋转编码器适用微波炉、洗衣机等家用电器及多媒体功放音响

    旋转编码器功能: 调节温度、调节时间、调节音量、功能选择等。


    EC16旋转编码器开关产品规格参数


    外形尺寸:16mm
    额定电压: DC 5V;
    定位数: 12/24个;
    脉冲冲数:12/24;
    工作温度:-20°C to 70°C;
    旋转寿命:30000次以上;
    开关寿命:20000次以上;





    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Detent Torque 定位点力矩 :30-200gf.cm
    2、Number and position of detent 定位点数及位置:12/24 点定位
    3、Switch circuit and number of pulse开关电路、接点数:单极单投(推ON)
    4、Travel of switch 开关移动量:0.5 ±0.3 mm
    5、Operating force of switch 开关作动力:500±300gf
    6、Shaft wobble (mm p-p) 轴摆动 :1.0 x L / 30mm p-p 以下(L:安装长度)

    二、ELECTRICAL CHARACTERISTIC 电气特性

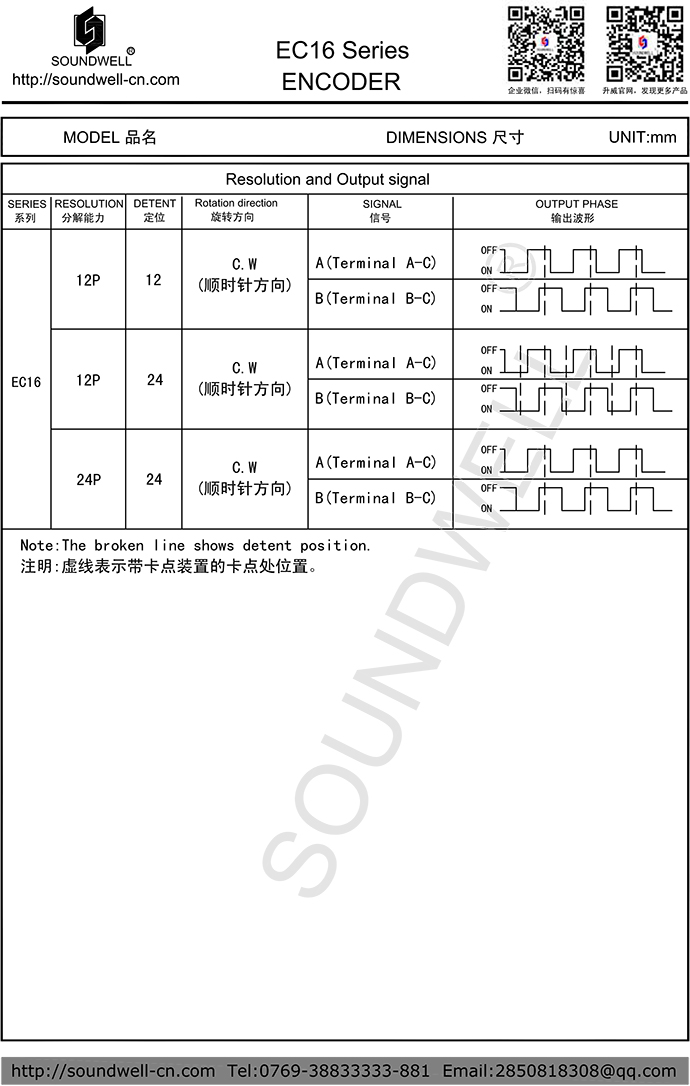

    1、Resolution 分解能力 : 12/24个脉冲/360°
    2、Phase difference 相位差:≥4 ms
    3、Rated voltage 额定电压: DC 5V
    4、Insulation Resistance 绝缘电阻:10MΩ 1 Minute at DC 50V
    5、Dielectric Voltage 耐电压:1 Minute at AC 50V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:30,000 cycles Min
    2、Push operating life 按压寿命:20,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

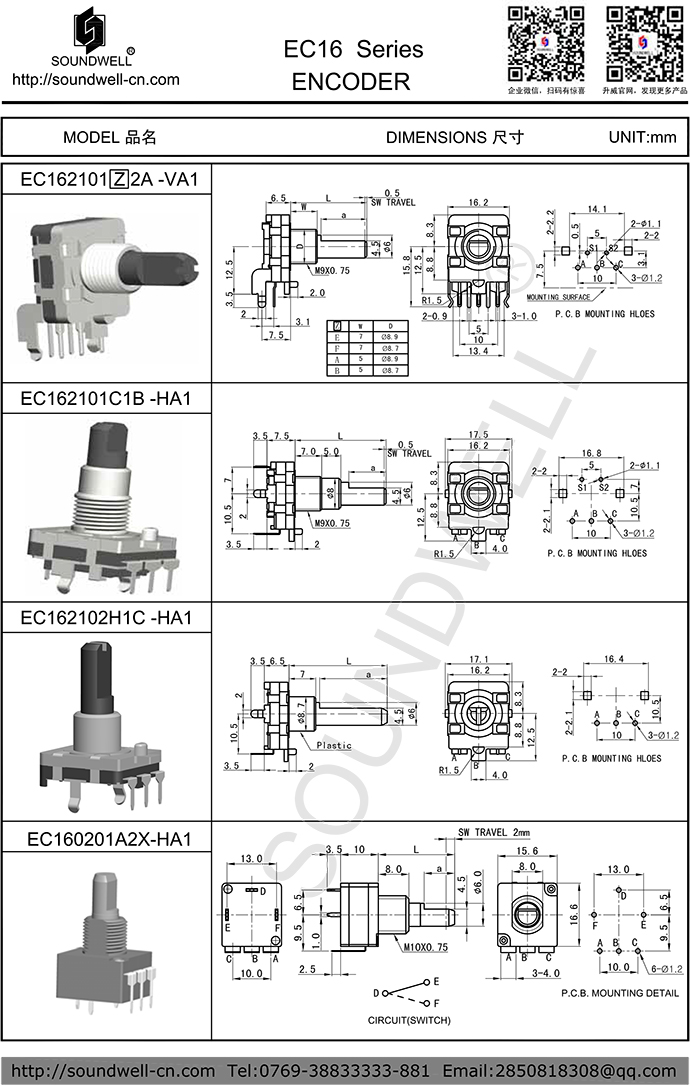

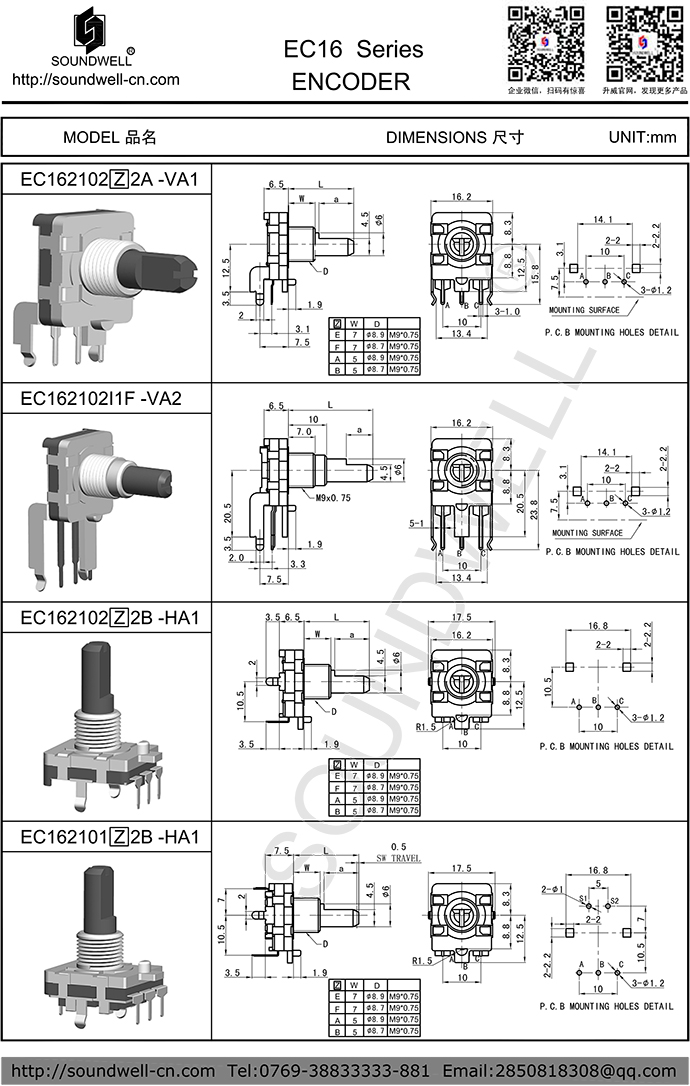

    如下是EC16旋转编码器开关规格书,需进一步了解详细规格书,请联系右侧客服


    点击下载EC16旋转编码器开关规格书



    EC16旋转编码器



    点击下载EC16旋转编码器开关规格书



    EC16编码器



    点击下载EC16旋转编码器开关规格书



    EC16增量型编码器



    广东升威电子制品有限公司专业生产ec16旋转编码器,ec16编码器,ec16增量编码器,产品的编码器厂家,如果我司编码器符合贵司需求,可咨询右侧客服索取详细规格书或样品.
