中空型编码器名称: EC18中空编码器,EC18中空旋转编码器,EC18增量型中空编码器
中空型编码器优点:体积小,密封性好,可靠性高,有多种不同的规格供选择。
中空型编码器应用:此旋转编码器适用汽车音响、汽车空调、汽车导航及其它家用电器、相关电子设备上
中空型编码器功能: 调节音量、调节温度、调频、功能切换等作用。
EC18中空型编码器产品规格参数
外形尺寸:∮18mm
额定电压: DC 5V;
定位数: 18个;
脉冲数:9;
工作温度:-40°C to 85°C;
旋转寿命:50000次以上;
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 :50±20gf.cm
2、Number and position of detent定位点数及位置:18点定位(间隔角度 20°±3°)
3、Shaft wobble 轴摆动:0.2 mm MAX
4、Shaft play in rotational wobble 轴的回转方向摆动:4° MAX
5、Surface evenness 平整度:0.1mm MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 : 9个脉冲/360°
2、Phase difference 相位差:≥8 ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻:50MΩ 1 Minute at DC 250V
5、Dielectric Voltage 耐电压:1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命:50,000 cycles Min
Note: In this catalog,if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

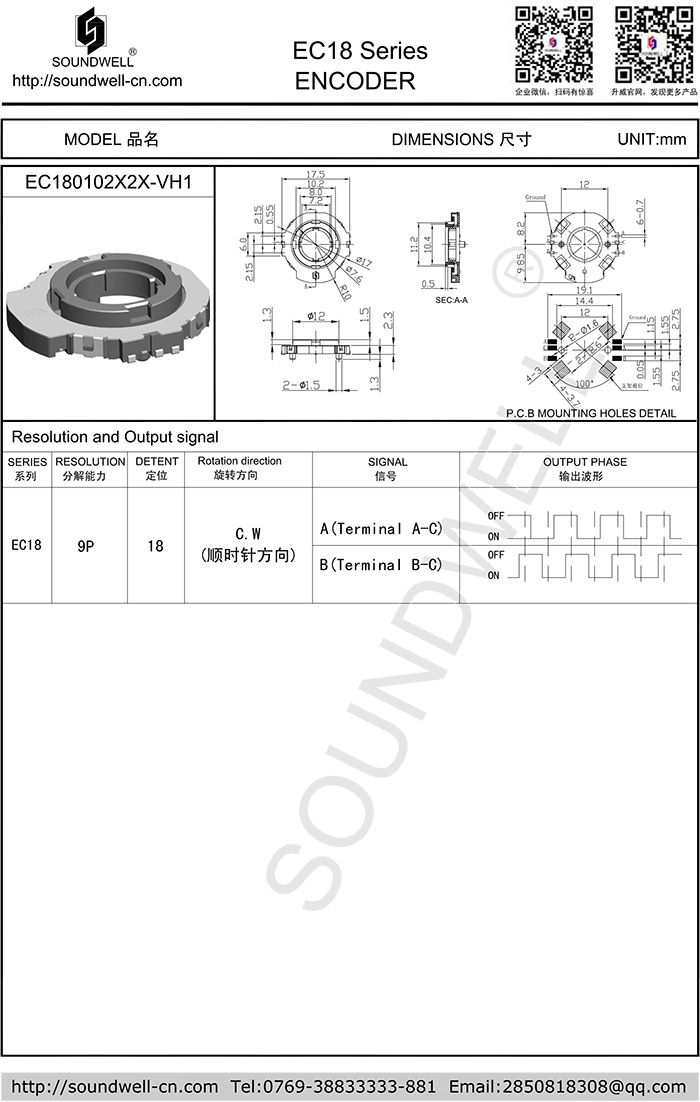

如下是EC18中空型编码器规格书,需进一步了解详细规格书,请联系右侧客服
广东升威电子制品有限公司专业生产EC18中空编码器,EC18中空旋转编码器,EC18增量型中空编码器,如果需要EC18中空编码器详细规格书,可咨询右侧客服索取.
