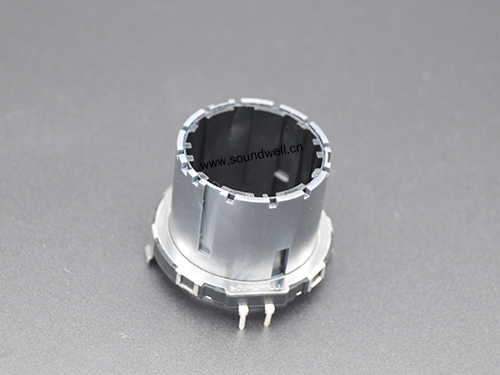

EC35中空编码器

EC35中空编码器

  • 系 列:EC35
  • 规 格:请参考如下简介
  • 详细规格书

    EC35中空编码器产品介绍

    中空编码器型号:EC350203X8A-HA1

    EC35中空编码器特点:本体厚度薄型化,长寿命, 有良好的操作手感,中空空间可附加按压开关机构。

    EC35中空编码器应用:汽车音响、汽车空调、汽车导航、家用电器等.

    主要功能:调节音量、调节温度、调频、功能切换等.

    EC35中空编码器产品规格参数

    主要规格: 外形尺寸:∮35mm

    额定电压: DC 5V;

    定位数:18个/20个/30个;

    脉冲数:10/15/18/20;

    工作温度:-40°C to 85°C;

    旋转寿命:50000次以上;



    一、MECHANICAL CHARACTERISTIC 机械特性

    1、 Detent Torque 定位点力矩 :50~300gf.cm

    2、Number and position of detent定位点数及位置: 20点定位(间隔角度 18°±3°)、 30点定位(间隔角度 12°±3°)、 18点定位(间隔角度 20°±3°);

    3、Shaft wobble 轴摆动:0.2 mm MAX



    二、ELECTRICAL CHARACTERISTIC 电气特性

    1、Resolution 分解能力 :10&15&18&20个脉冲/360°

    2、Phase difference 相位差:≥4ms 3、Rated voltage 额定电压: DC 5V 4、Insulation Resistance 绝缘电阻:10MΩ 1 Minute at DC 110V 5、Dielectric Voltage 耐电压:1 Minute at AC 110V

    三、ENDURANCE CHARACTERISTIC 耐久特性

    1、Rotational life 回转寿命:50,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

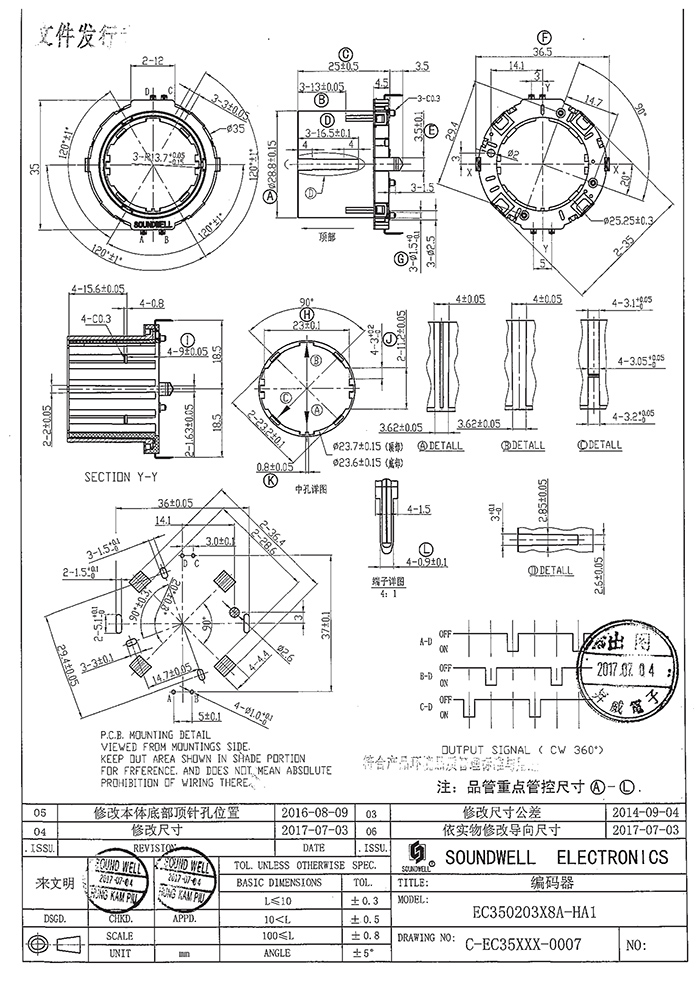

    EC35中空编码器规格书

    如上为EC35中空编码器规格书仅供参考 ,如需其它尺寸规格的中空编码器,请咨询升威电子右侧客服。
