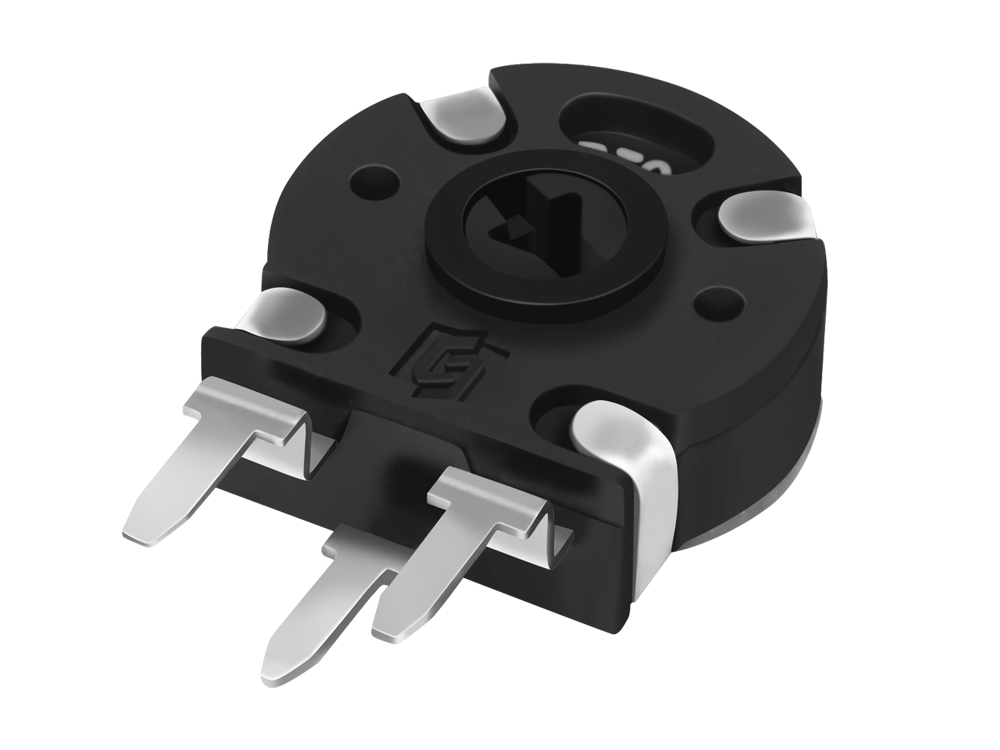

PT10电位器
PT10电位器

PT10电位器

  • 系 列:PT10
  • 规 格:请参考如下简介
  • 详细规格书

    电位器型号: PT10
    名称: 贯通轴旋转型电位器,PT10电位器,PT10可调电位器,PT10西班牙电位器
    主要规格: 外形尺寸:10.3mm
    旋转角度:240°±10°
    旋转力矩:10~100gf.cm
    额定功率:0.15W
    最高使用电压:AC 50V/DC 20V;
    工作温度: -25℃ ~70℃;
    旋转寿命:10,000次以上;
    产品特点: 产品体积小,为贯通轴型,节约整机空间。产品性能稳定,安装方式有立 式和卧式供选择。
    应用领域: 该产品适用于收音机、电动工具、仪器仪表及其它相关电子设备上,主要 起到调频、调压、调速等作用。
    PT10电位器产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Rotational Torque 旋转力矩 :10~100gf.cm
    2、Total Rotational Angle 旋转角度:240°±10°
    3、Shaft Stop Strength 止档强度:≥0.5Kgf.cm

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance Taper 电阻特性曲线 :A/B/C
    3、Rating Power 额定功率:0.15W
    4、Max. Operating Voltage 最大工作电压 :50V AC/20V DC
    5、Residual Resistance残留电阻:≤20Ω
    6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 200V
    7、Dielectric Voltage 耐电压:1 Minute at AC 200V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 旋转寿命:10,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载PT10.pdf
