RA09电位器开关

RA09电位器开关

  • 系 列:RA09
  • 规 格:请参考如下简介
  • 详细规格书

    RA09电位器开关产品介绍

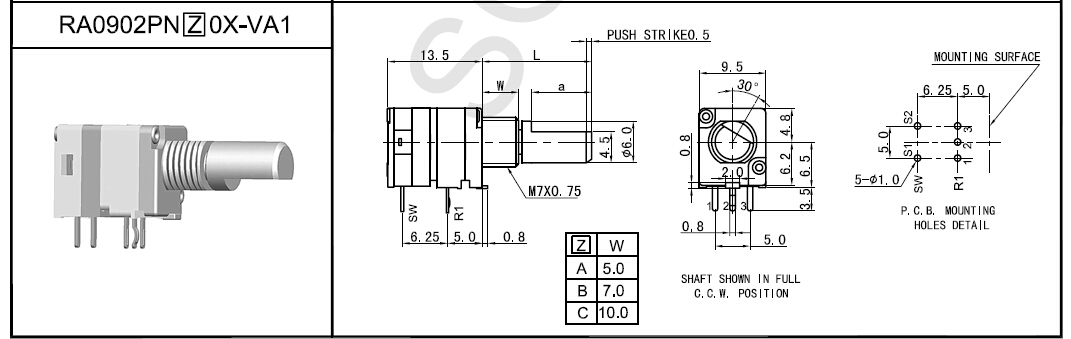

    RA09电位器开关

    电位器开关型号:RA0902PNB0X-VA1

    电位器名称:RA09电位器开关,带开关电位器

    RA09电位器开关特点:采用塑封式结构,可有效应对波峰焊,产品密封性好,可以带定位,有带  按压开关或旋转开关,轴长及形状可以调整,有多种安装方式供选择

    RA09电位器开关应用:多煤体音响、功放、对讲机、家用电器、医疗设备等

    主要功能:调节音量、调压、调温、调光等



    RA09电位器开关产品规格参数

    主要规格:   外形尺寸:9.5mm;
                      总阻误差:±20%;
                      全旋转角度:300±10°
                      额定功率:    0.05W;
                      工作温度: -10°C~60°C;
                      使用寿命: 10000次以上;

    一、MECHANICAL CHARACTERISTIC 机械特性
           1、  Rotational torque 旋转力矩 :20~200gf.cm
           2、 Total mechanical rotation 全回转角度:300±10°
           3、 Stop strength 止档强度:≥3.5Kgf
           4、 Shaft Wobble 柄摆动 :0.7*L/20mmp-p以下

    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Total  Resistance  Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or
                 R≥1MΩ,±30%
           2、Resistance  Taper 电阻特性曲线 :A/B/C
           3、Power rating 额定功率   : 0.05W
           4、Insulation  Resistance 绝缘电阻:50 MΩ 1 Min at DC 250V
           5、Dielectric  Voltage 耐电压:1 Minute at  AC1250V

    三、ENDURANCE CHARACTERISTIC 耐久特性
           1、Operation Life  使用寿命 10000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

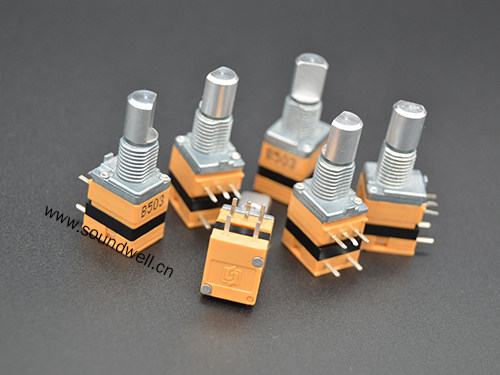

    RA09电位器开关

    RA09电位器开关规格书可参考如下,电位器手柄型状,手柄尺寸均可按照客户需求来定制,如有不明,可咨询升威电子右侧客服!

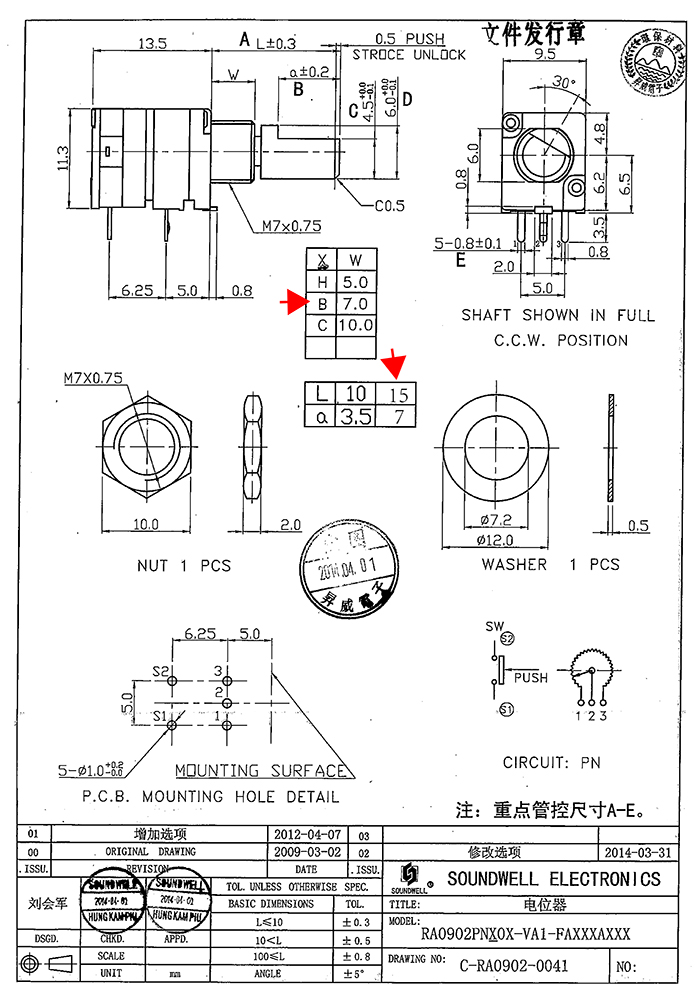

    RA09电位器开关规格书
