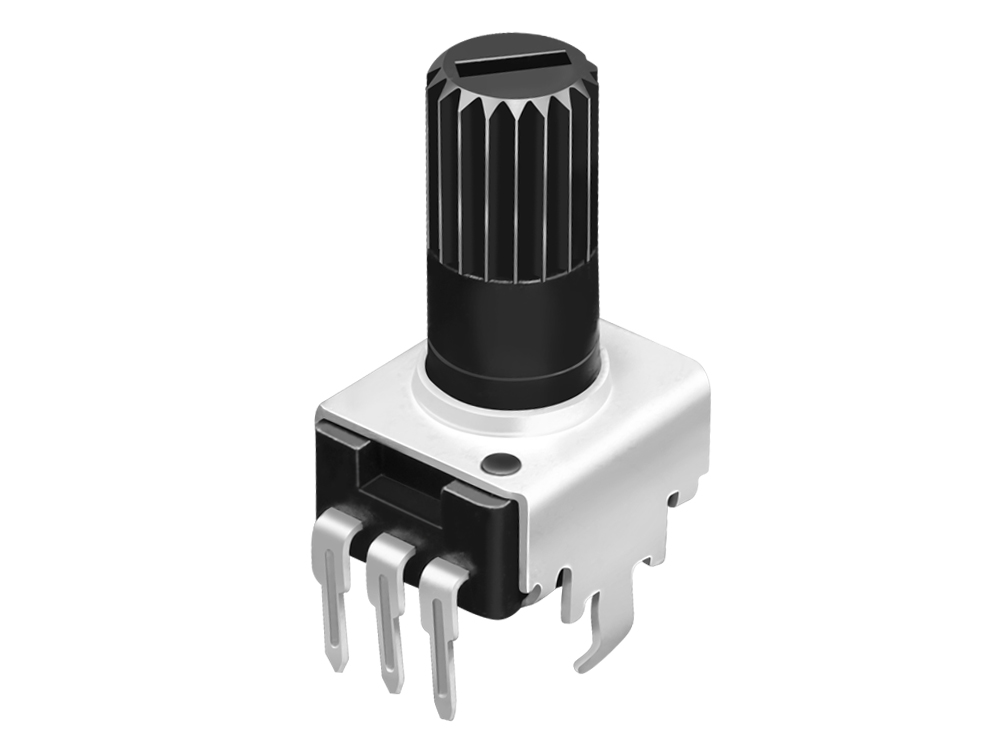

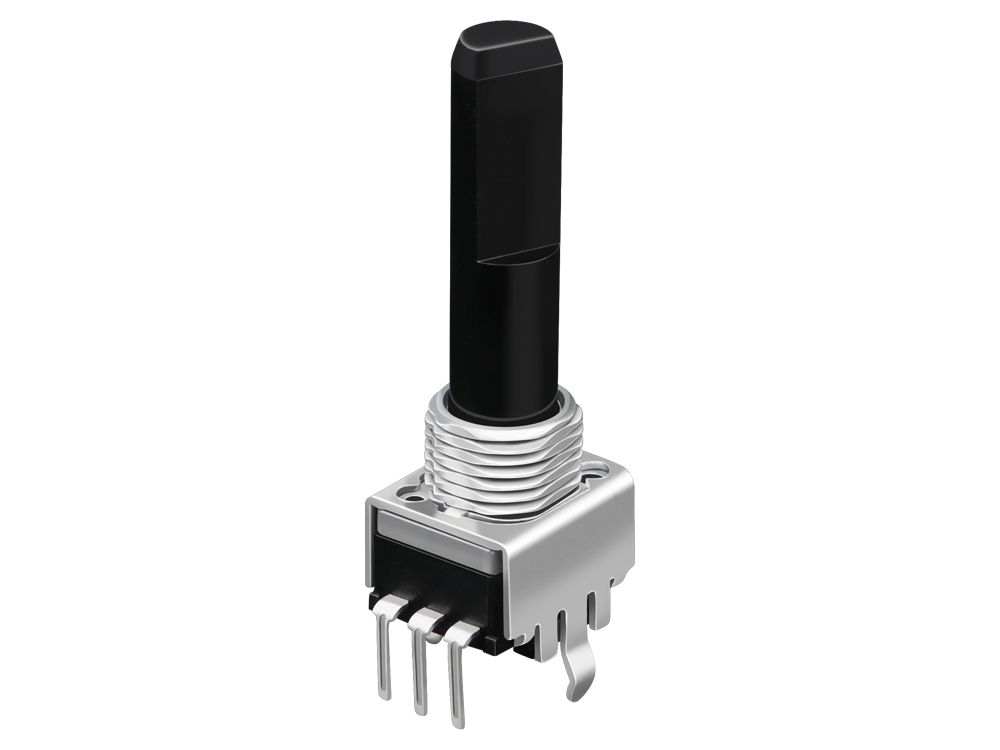

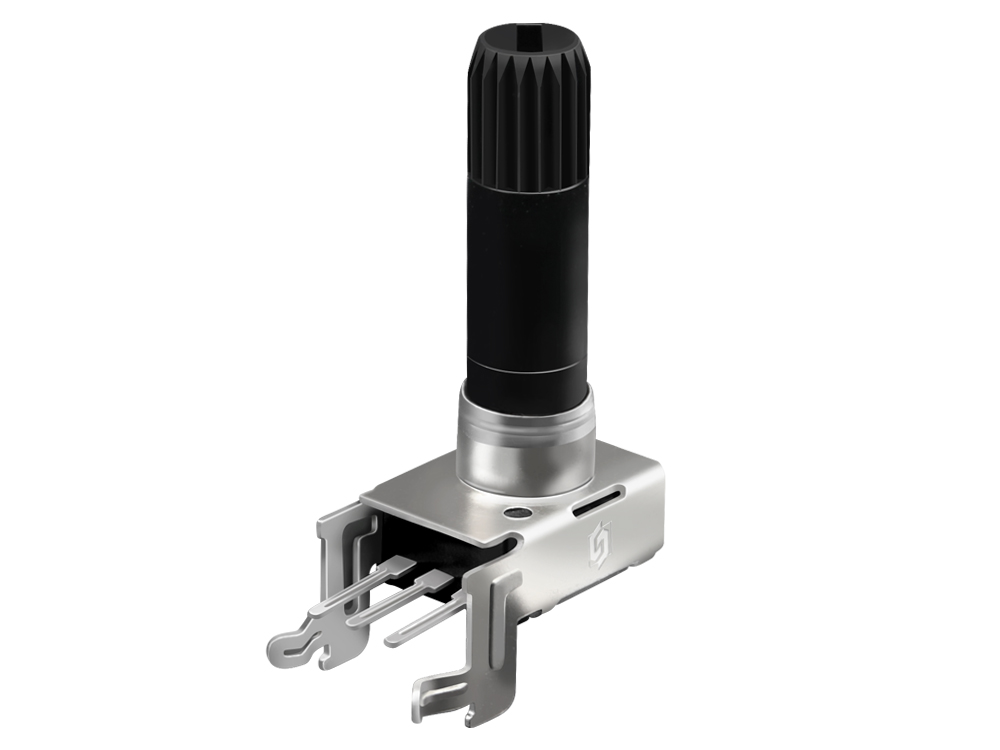

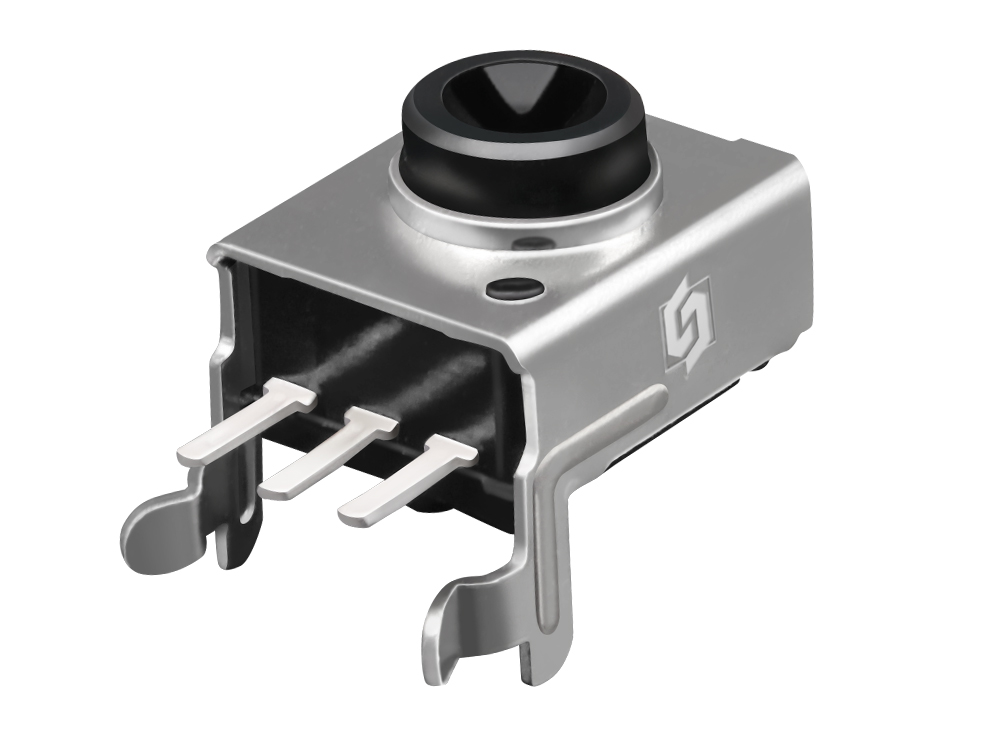

| 电位器型号： | RA09 |
| 名称： | 塑胶轴旋转电位器 |
| 主要规格: | 总阻误差： ±20%； 全旋转角度：280±10°/300±10° 额定功率: 0.05W； 工作温度： -10°C~60°C； 使用寿命： 10000次以上； |
| 产品特点： | 体积较小，轴柄为塑胶绝缘轴，产品性能稳定, 电路、轴形及轴长、安装方 式有多种可供选择。 |
| 应用领域： | 该产品目前主要适用于调音台、多煤体音响、功放及其它电子设备上，还可 使用在家用电器上面，主要功能为调节音量、调平衡、调压、调温、调光等 作用。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational torque 旋转力矩 ：10~100gf.cm
2、 Total mechanical rotation 全回转角度：280±10°/300±10°
3、 Stop strength 止档强度：≥3.5Kgf
4、 Shaft Wobble 柄摆动 ：0.7*L/20mmp-p以下
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 电阻特性曲线 ：A/B/C
3、Rating Power 额定功率：0.05W
4、Max. Operating Voltage 最大工作电压 ：50V AC/20V DC
5、Insulation Resistance 绝缘电阻：100MΩ 1 Minute at DC 250V
6、Dielectric Voltage 耐电压：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命：10,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
