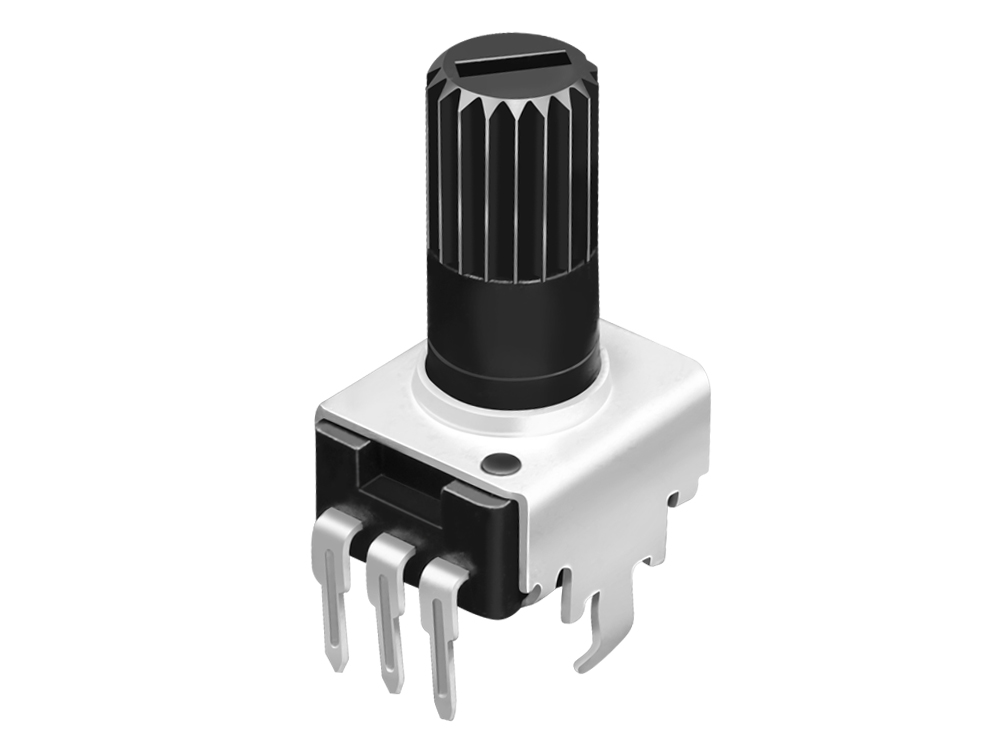

RA09电位器开关

RA09电位器开关

  • 系 列:RA09
  • 规 格:请参考如下简介
  • 详细规格书

    电位器开关名称: RA09电位器开关

    RA09电位器开关优点:体积较小,轴柄为塑胶绝缘轴,产品性能稳定, 电路、轴形及轴长、安装方 式有多种可供选择。

    RA09电位器开关应用:此旋转可调电位器适用调音台、多煤体音响、功放及家用电器.

    RA09电位器开关功能: 调节音量、调平衡、调压、调温、调光等 作用。





    RA09电位器开关产品规格参数



    总阻误差: ±20%;
    全旋转角度:280±10°/300±10°
    额定功率: 0.05W;
    工作温度: -10°C~60°C;
    使用寿命: 10000次以上;





    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Rotational torque 旋转力矩 :10~100gf.cm
    2、 Total mechanical rotation 全回转角度:280±10°/300±10°
    3、 Stop strength 止档强度:≥3.5Kgf
    4、 Shaft Wobble 柄摆动 :0.7*L/20mmp-p以下

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差:1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance Taper 电阻特性曲线 :A/B/C
    3、Rating Power 额定功率:0.05W
    4、Max. Operating Voltage 最大工作电压 :50V AC/20V DC
    5、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 250V
    6、Dielectric Voltage 耐电压:1 Minute at AC 250V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:10,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

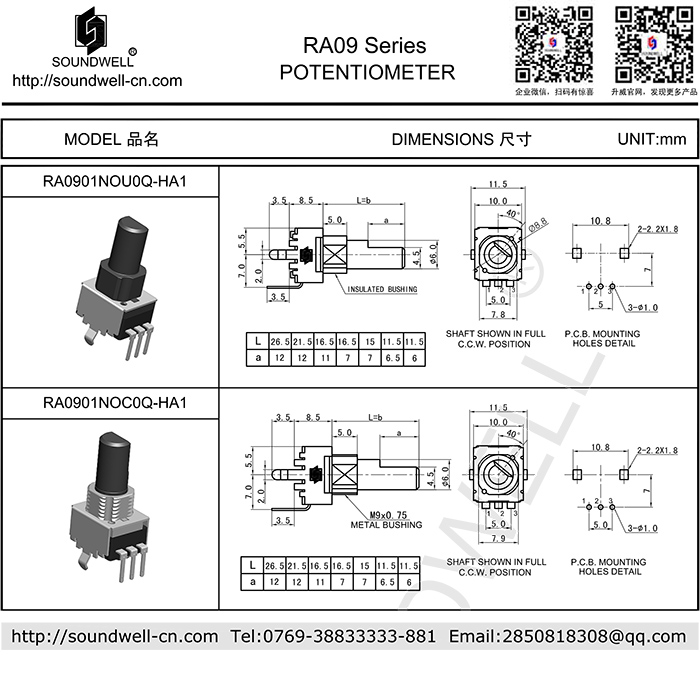

    点击下载RA09电位器开关规格书



    RA09电位器



    点击下载RA09电位器开关规格书

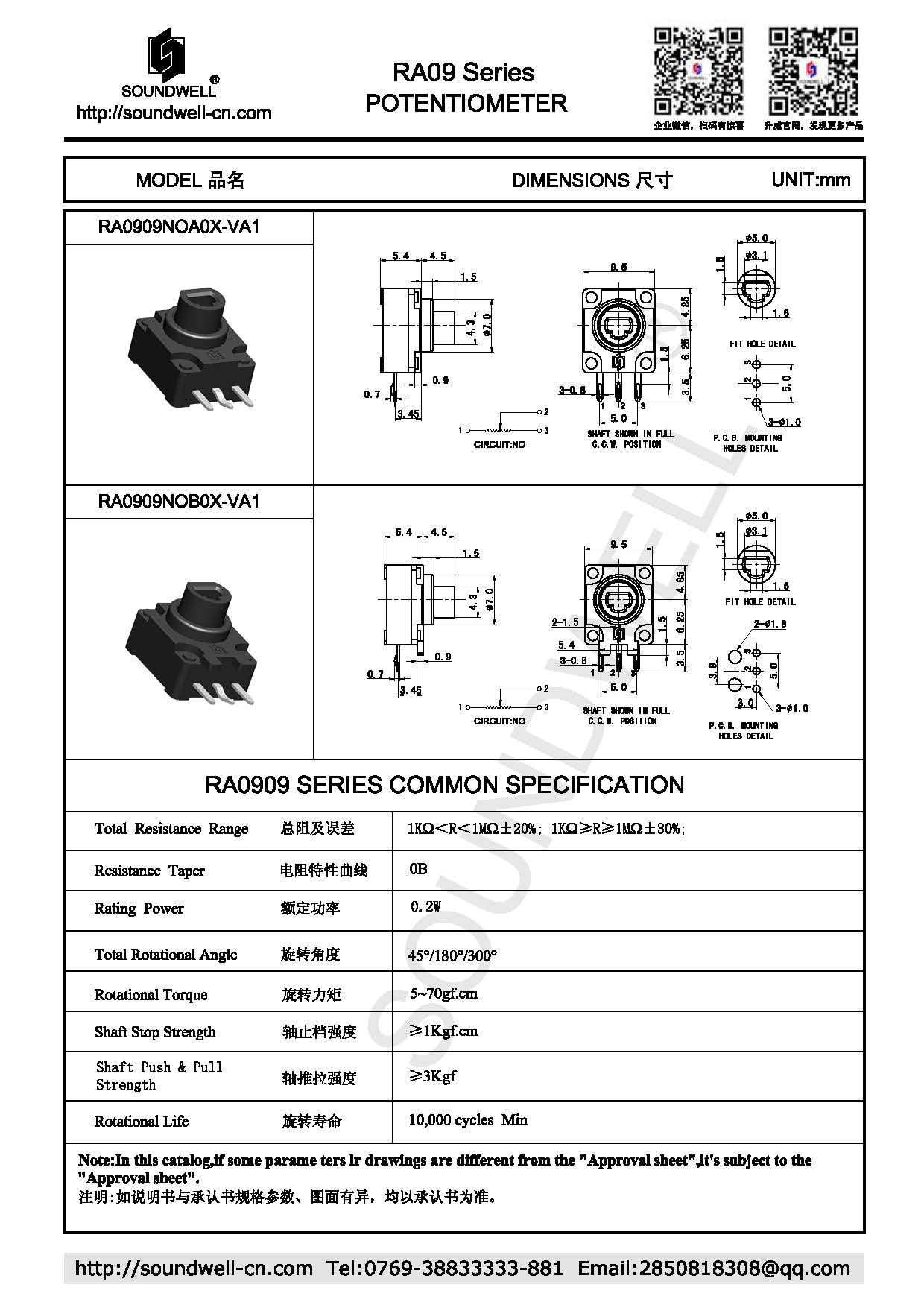

    RA09电位器开关规格书



    点击下载RA09电位器开关规格书

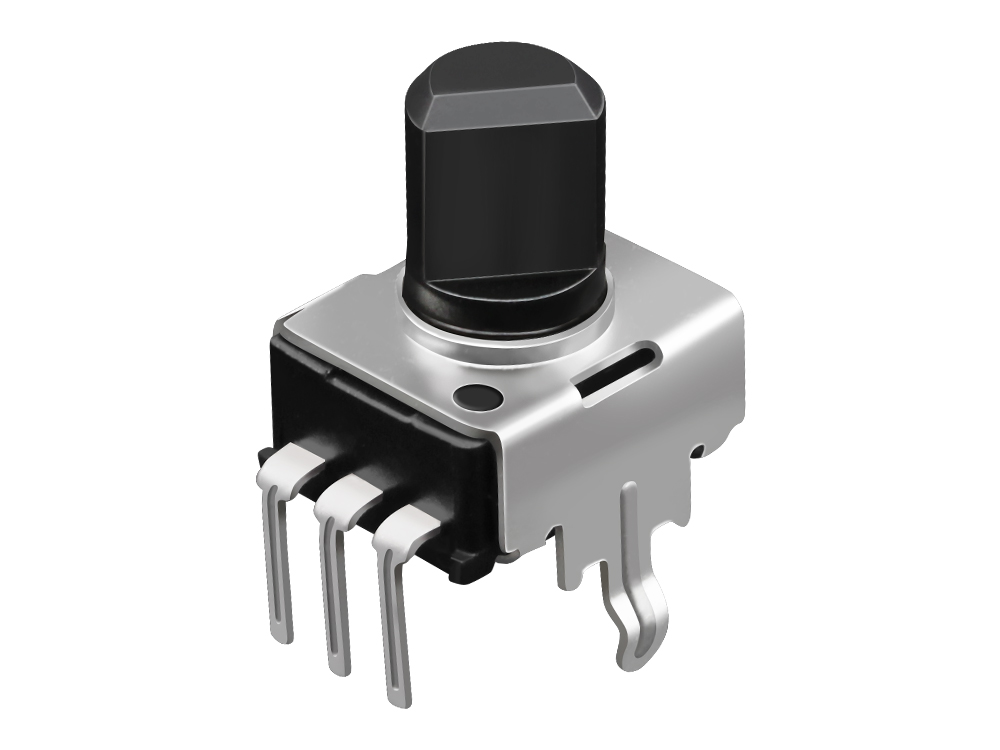

    RA09电位器开关



    点击下载RA09旋转可调电位器规格书

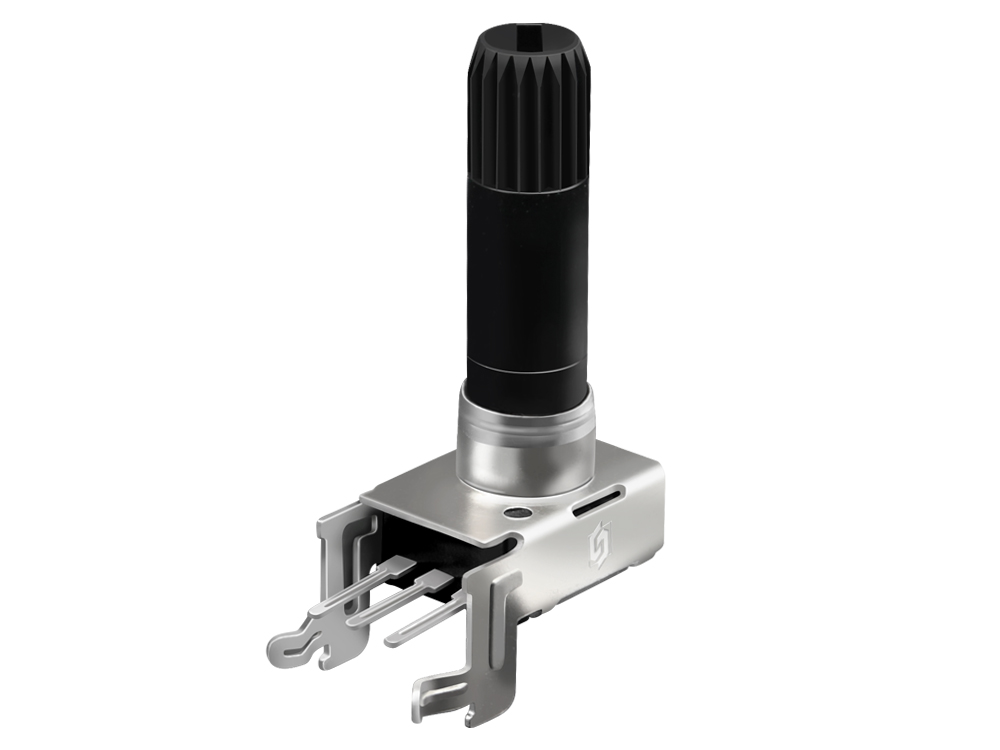

    RA09旋转电位器开关



    点击下载RA09电位器开关规格书

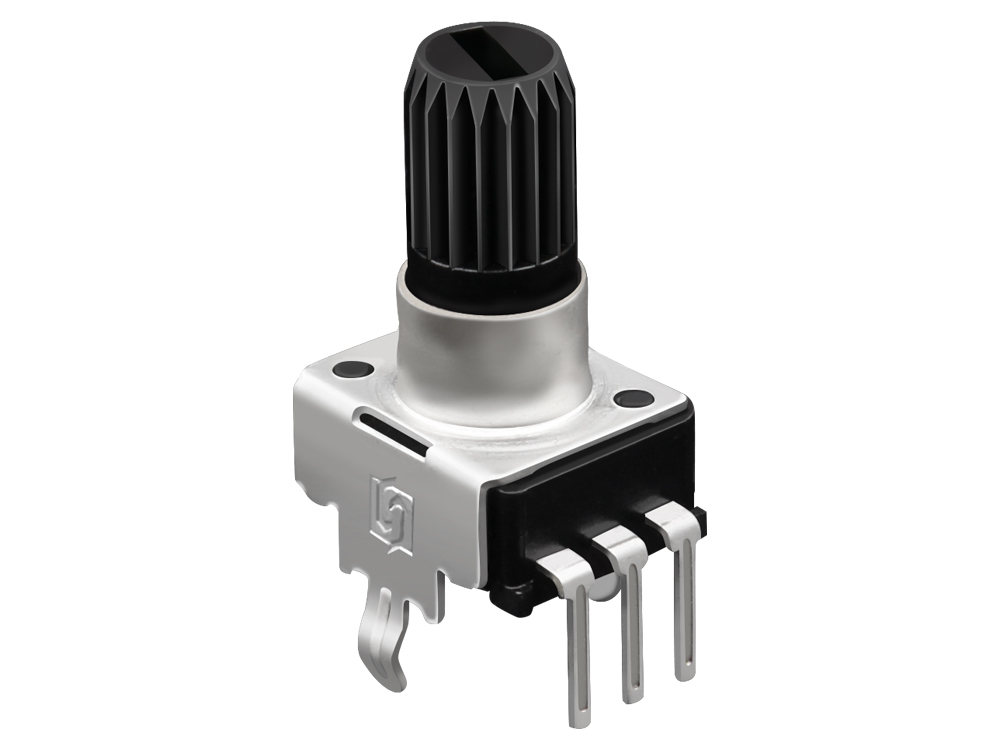

    RA09旋转电位器开关



    点击下载RA09旋转可调电位器规格书



    RA09开关电位器手柄选择
