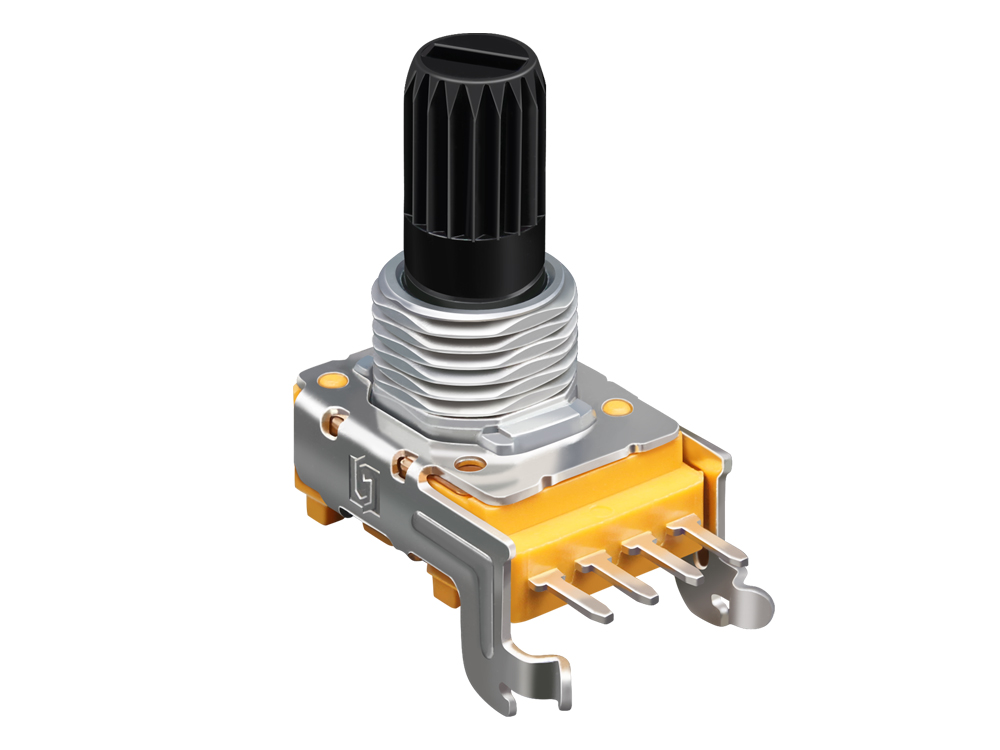

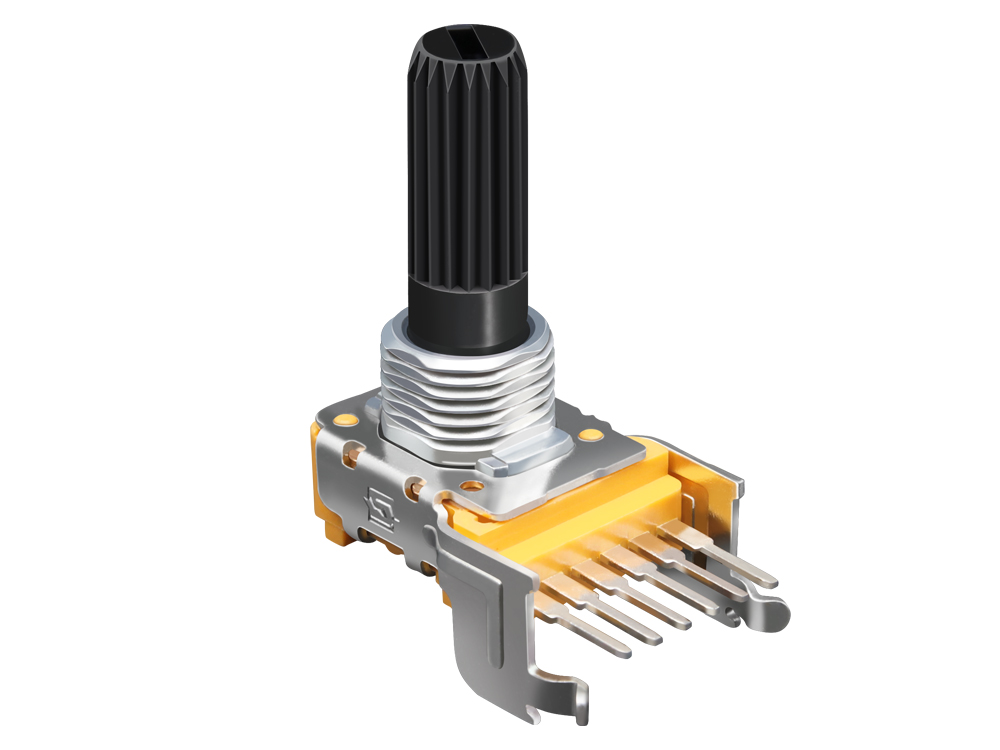

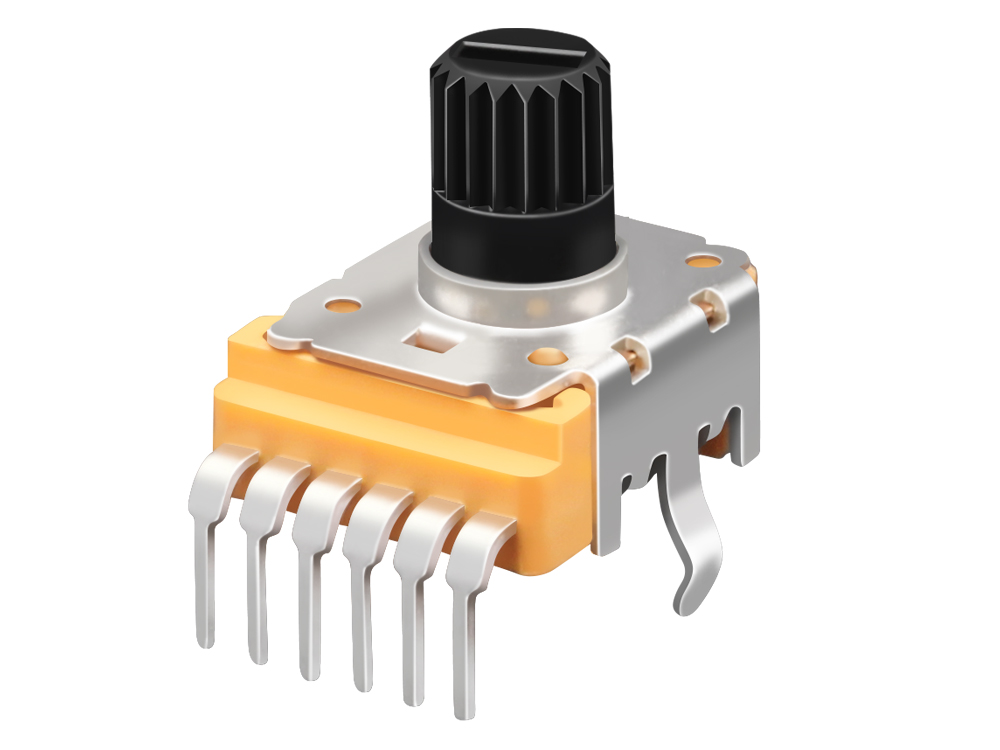

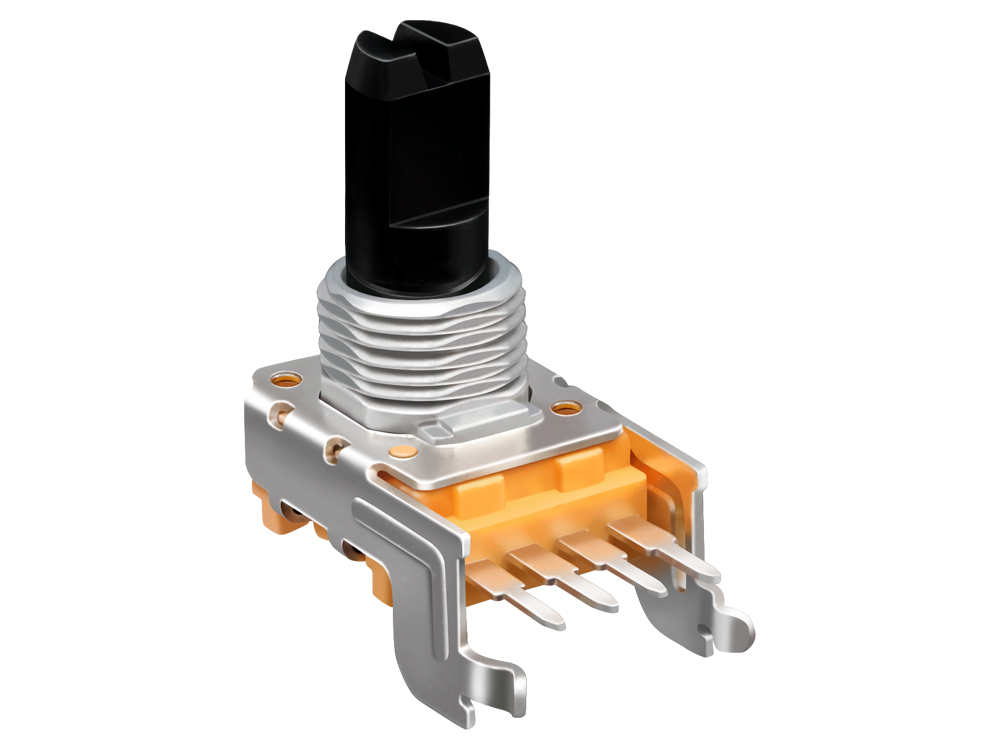

RA11旋转型电位器

RA11旋转型电位器

  • 系 列:RA1150
  • 规 格:请参考如下简介
  • 详细规格书

    旋转型电位器型号: RA1150
    名称: 塑胶轴旋转型电位器
    主要规格: 外形尺寸:12mm
    旋转角度:300°±10°
    额定功率:0.05W
    最高使用电压:AC 50V/DC 20V;
    工作温度: -10℃ ~70℃;
    旋转寿命:10,000次以上;
    产品特点: 产品密封性好,耐焊性佳,旋转手感柔和、顺畅,性能稳定,轴心形状及 长度、安装方式可以选择,还可做带定位。
    应用领域: 该产品主要适用于音响功放、调音台及相关电子设备上,还可使用于家用电 器领域,起到调节音量、调节平衡,调压、调温等作用。
    RA1150旋转型电位器产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Rotational Torque 旋转力矩 :20~100gf.cm
    2、Total Rotational Angle 旋转角度:300°±10°
    3、Shaft Stop Strength 止档强度:≥3.5Kgf.cm
    4、Shaft Wobble (mm p-p) 轴摆动 :Within(0.7xL/20)mm p-p

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance Taper 电阻特性曲线 :A/B/C
    3、Rating Power 额定功率:0.05W
    4、Max. Operating Voltage 最大工作电压 :50V AC/20V DC
    5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
    6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 250V
    7、Dielectric Voltage 耐电压:1 Minute at AC 250V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:10,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

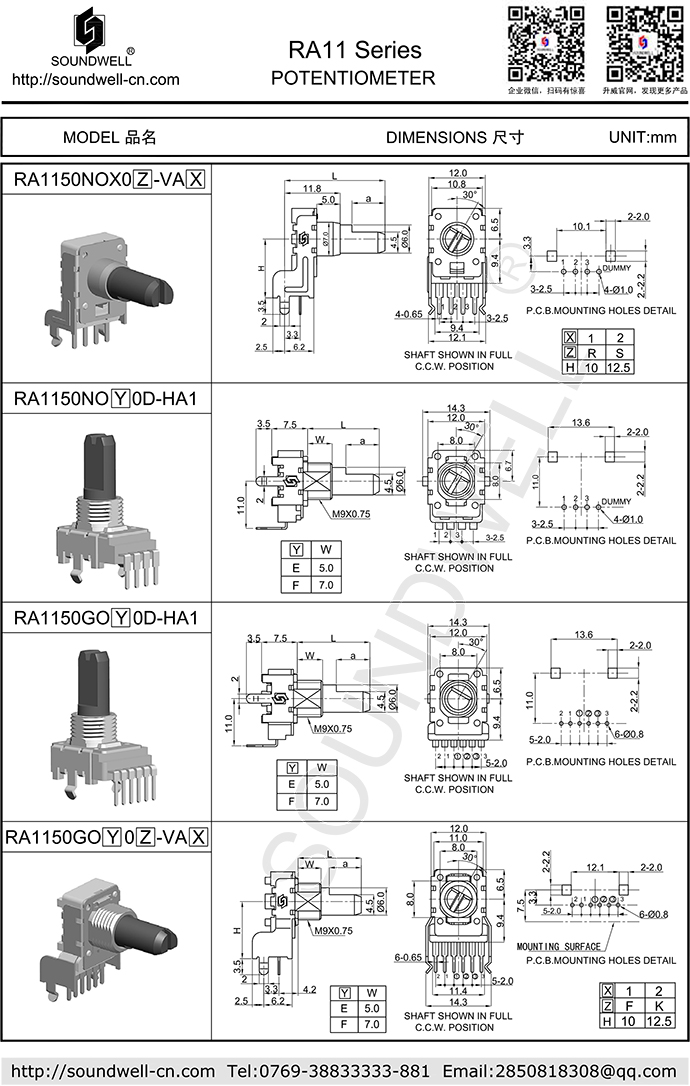

    下载RA11-1.pdf

    RA11旋转型电位器

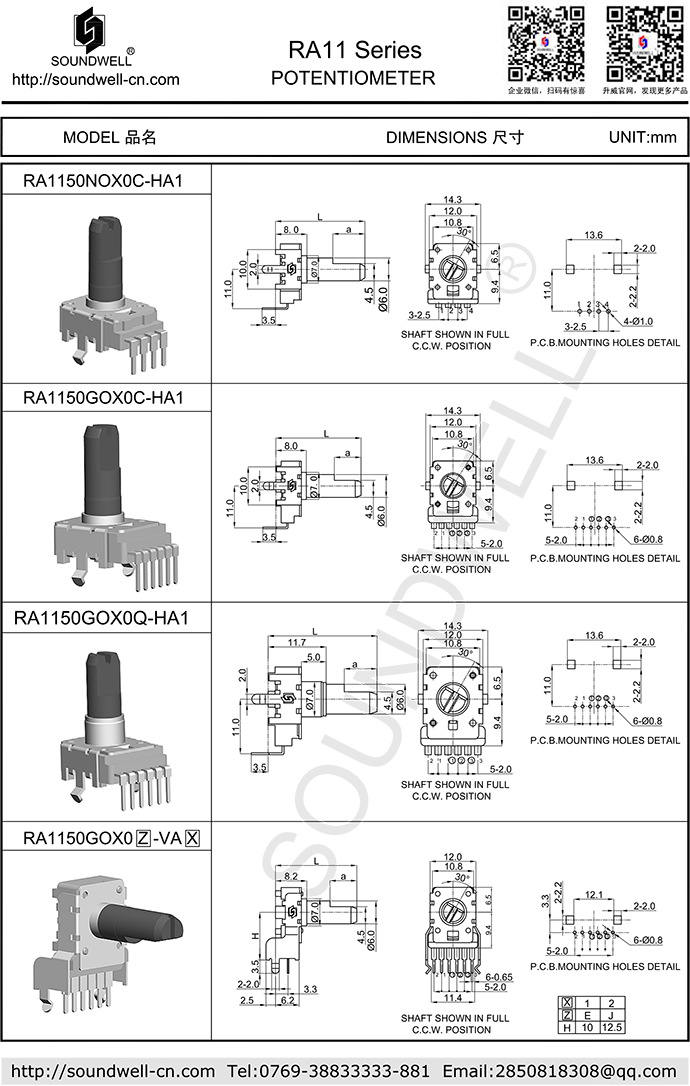

    下载RA11-2.pdf

    RA11电位器

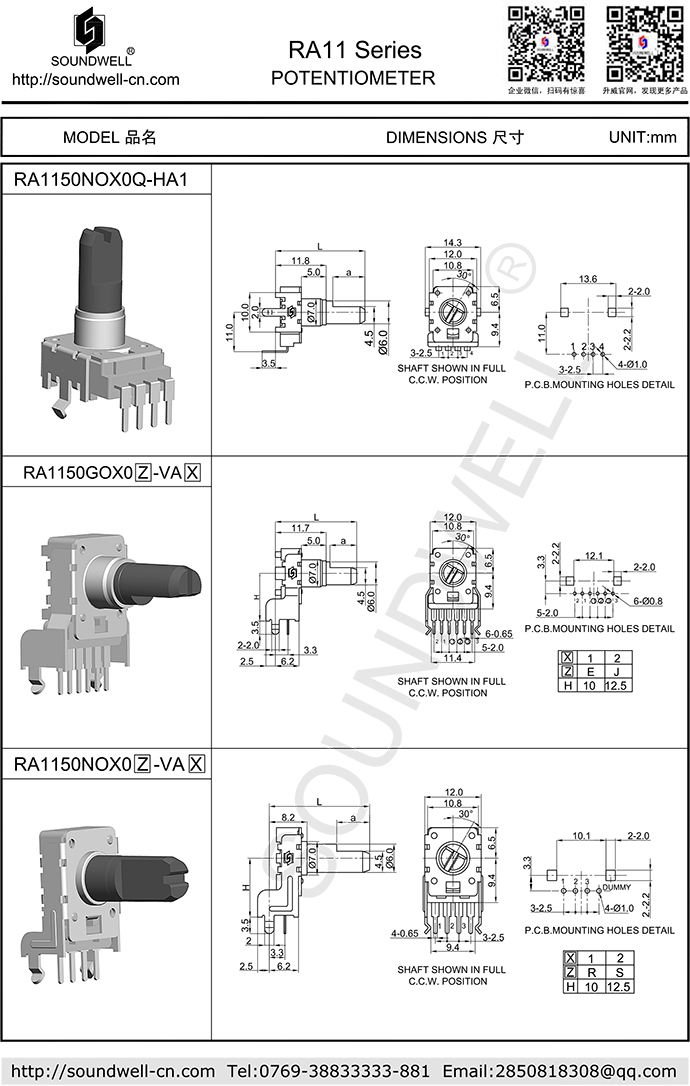

    下载RA11-3.pdf

    RA11旋转电位器
