| 电位器型号： | RA13 |

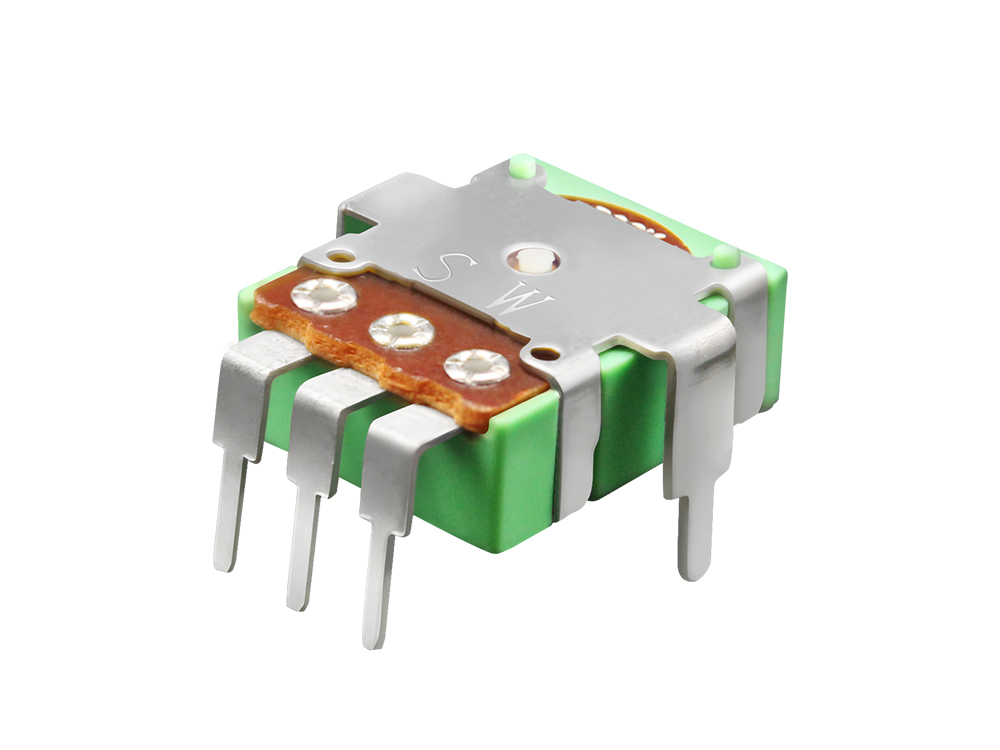

| 名称： | RA13旋转电位器 |

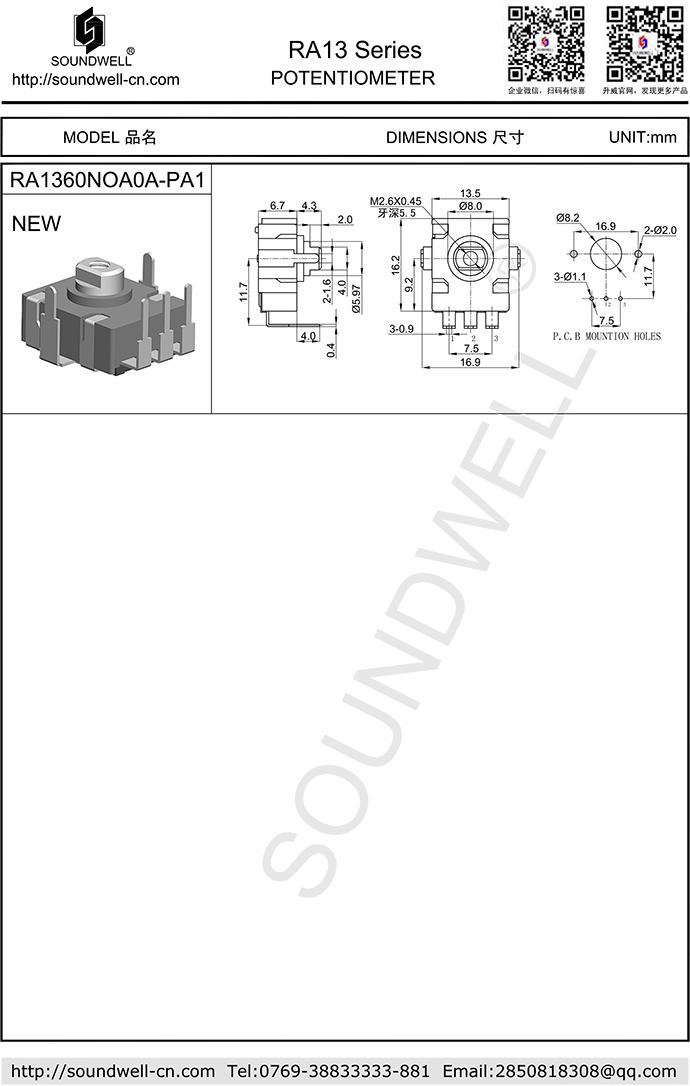

| 主要规格: | 外形尺寸：13.5mm 旋转角度：180°±10° 额定功率：0.03W 最高使用电压：AC 50V/DC 20V； 工作温度： －10℃ ～70℃； 旋转寿命：30，000次以上； |
| 产品特点： | 此产品轴心可锁螺丝固定旋钮，节省了整机空间。产品旋转手感好，性能 稳定。 |
| 应用领域： | 该产品适用于收音机、音响及相关电子设备上，主要起到调台、调音量、调温等作用。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational Torque 旋转力矩 ：50~200gf.cm
2、Total Rotational Angle 旋转角度：180°±10°
3、Shaft Stop Strength 止档强度：≥3Kgf.cm
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1M，±30%
2、Resistance Taper 电阻特性曲线 ：B
3、Rating Power 额定功率：0.03W
4、Max. Operating Voltage 最大工作电压 ：50V AC/20V DC
5、Insulation Resistance 绝缘电阻：100MΩ 1 Minute at DC 250V
6、Dielectric Voltage 耐电压：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
