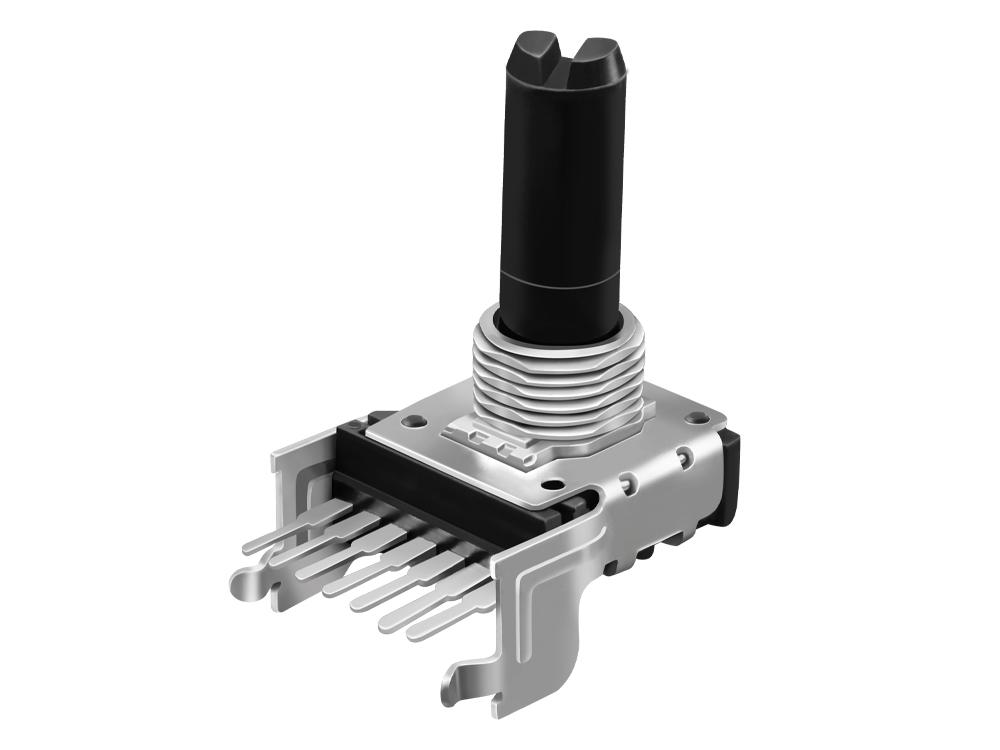

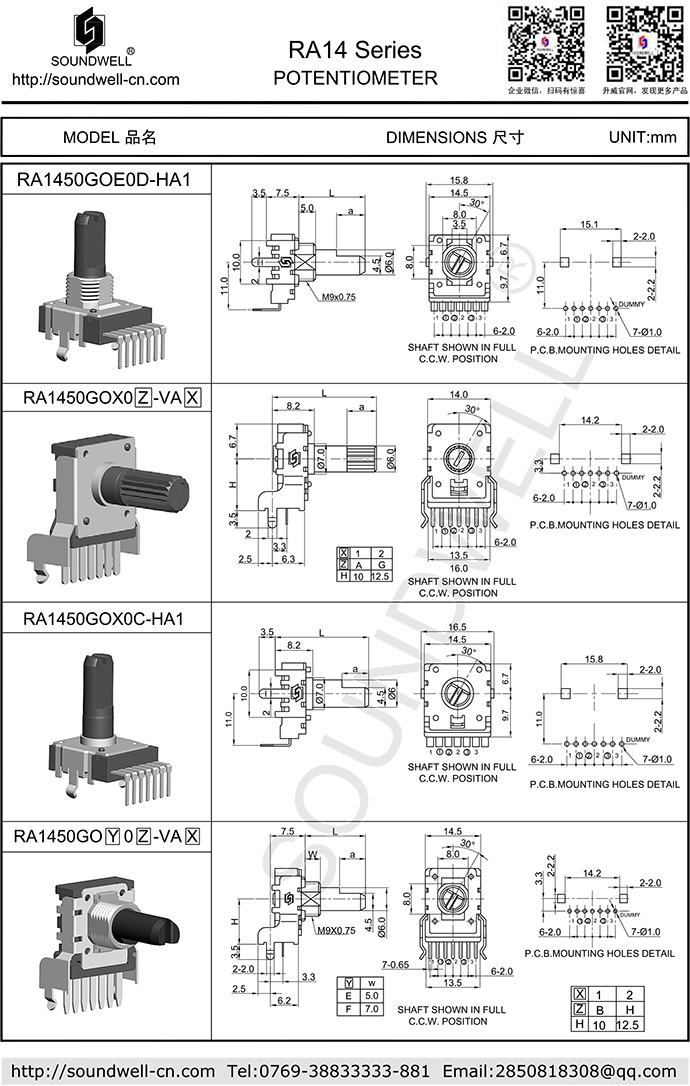

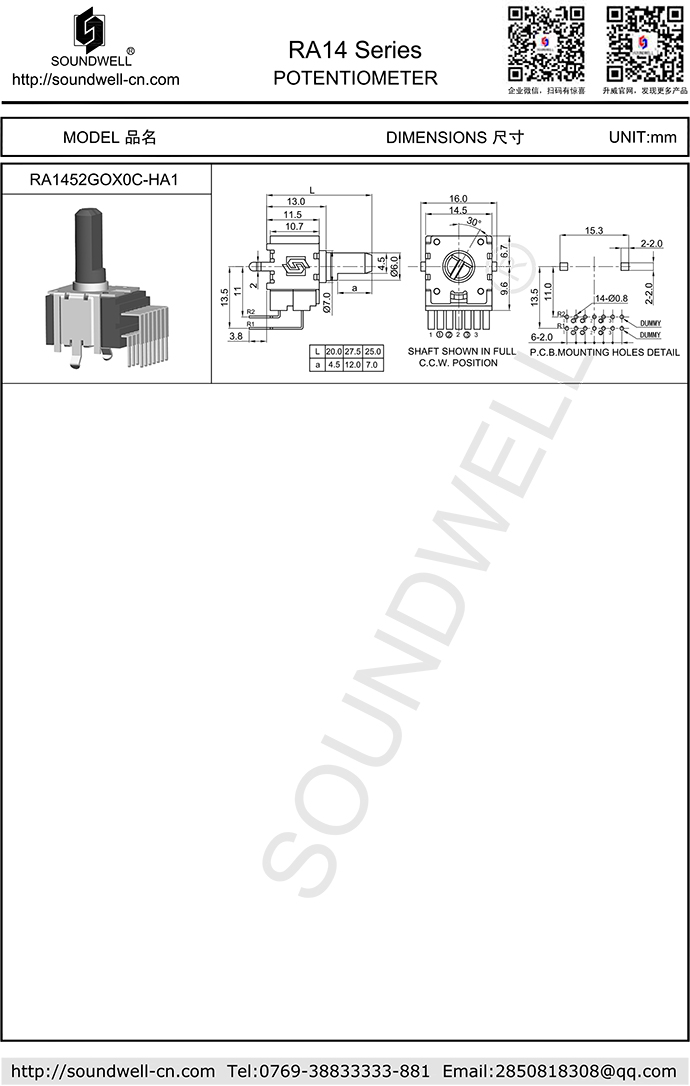

旋转电位器型号: | RA14 |
名称: | 旋转电位器 |
主要规格: | 外形尺寸:14.5mm 旋转角度:300°±10° 额定功率:0.05W 最高使用电压:AC 50V/DC 20V; 工作温度: -10℃ ~70℃; 旋转寿命:10,000次以上; |
产品特点: | 产品密封性好,耐焊性佳,旋转手感柔和、顺畅,性能稳定,轴心形状及 长度、安装方式可以选择,还可做带定位。 |
应用领域: | 该产品主要适用于音响功放、调音台及相关电子设备上,还可使用于家用电 器领域,起到调节音量、调节平衡,调压、调温等作用。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotational Torque 旋转力矩 :20~250gf.cm
2、Total Rotational Angle 旋转角度:300°±10°
3、Shaft Stop Strength 止档强度:≥3.5Kgf.cm
4、Shaft Wobble (mm p-p) 轴摆动 :Within(0.7xL/20)mm p-p
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
2、Resistance Taper 电阻特性曲线 :A/B/C
3、Rating Power 额定功率:0.05W
4、Max. Operating Voltage 最大工作电压 :50V AC/20V DC
5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 250V
7、Dielectric Voltage 耐电压:1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命:10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异,均以承认书为准。
