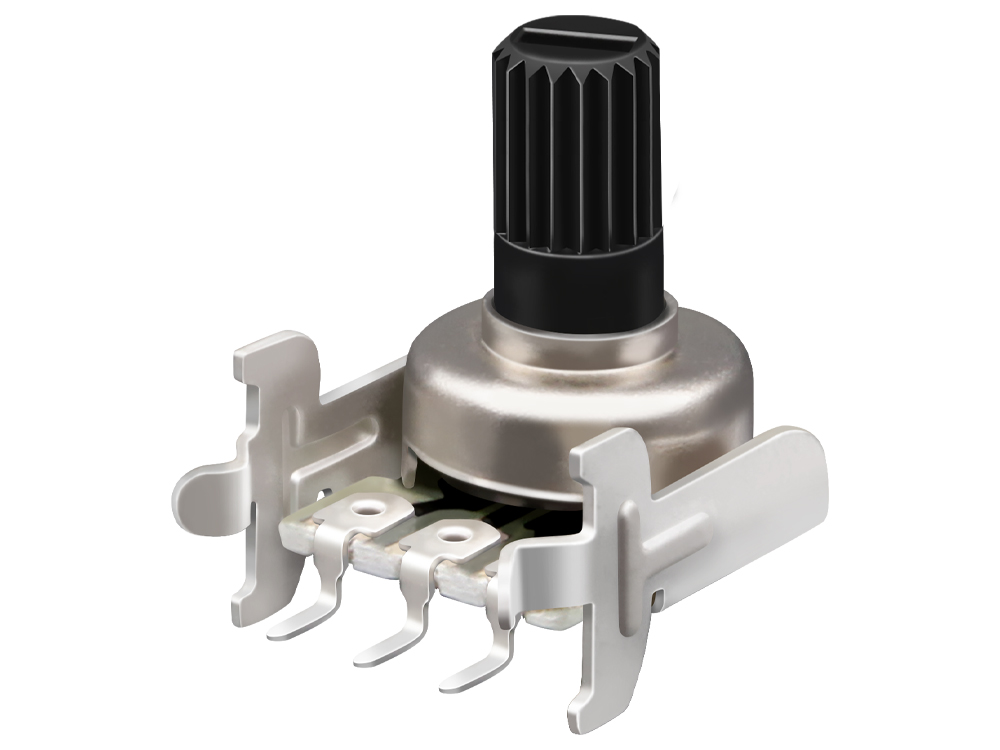

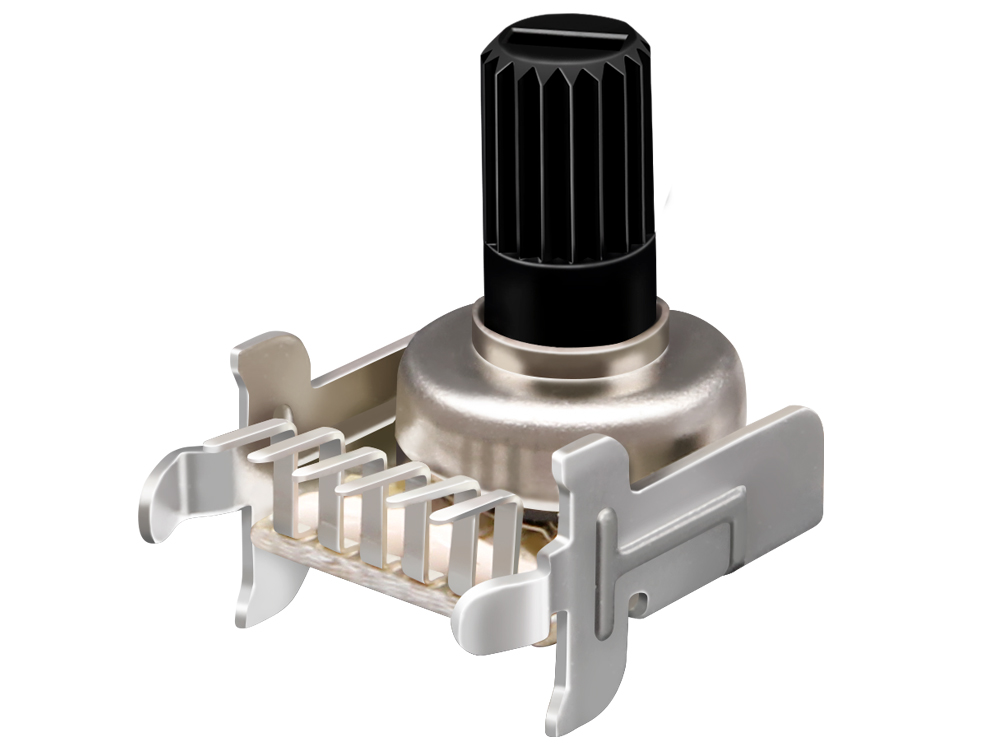

RB12旋转型电位器

RB12旋转型电位器

  • 系 列:RB12
  • 规 格:请参考如下简介
  • 详细规格书

    旋转型电位器型号: RB12
    名称: 塑胶轴旋转型电位器
    主要规格: 总阻误差:±20%;
    全旋转角度:300±10°
    额定功率:0.05W;
    工作温度:10°C~60°C;
    使用寿命:10000次以上;
    产品特点: 体积较小,轴柄为塑胶绝缘轴,产品性能稳定, 电路、轴形及轴长、安装方式有多种可供选择。
    应用领域: 该产品目前主要适用于多煤体音响、功放、及其它电子设备上,还可使用在家用电器上面,主要功能为调节音量、调压、调温、调光等作用。
    RB12旋转型电位器产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotational torque 旋转力矩 :10~200gf.cm
    2、Total mechanical rotation 全回转角度:300±10°
    3、Stop strength 止档强度:≥3.5Kgf
    4、Shaft Wobble 柄摆动 :0.7*L/20mmp-p以下

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance Taper 电阻特性曲线 :A/B/C
    3、Power rating 额定功率: 0.05W
    4、Insulation Resistance 绝缘电阻:100 MΩ 1 Min at DC 250V
    5、Dielectric Voltage 耐电压:1 Minute at AC 250V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Operation Life 使用寿命 10000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载RB121.pdf

    RB12旋转型电位器

    下载RB122.pdf

    RB12旋转电位器

    下载RB123.pdf

    RB12塑胶轴旋转型电位器

    下载RB124.pdf

    RB12旋转式电位器

    下载RB12-轴芯类型.pdf

    RB12旋转电位器轴型选择
