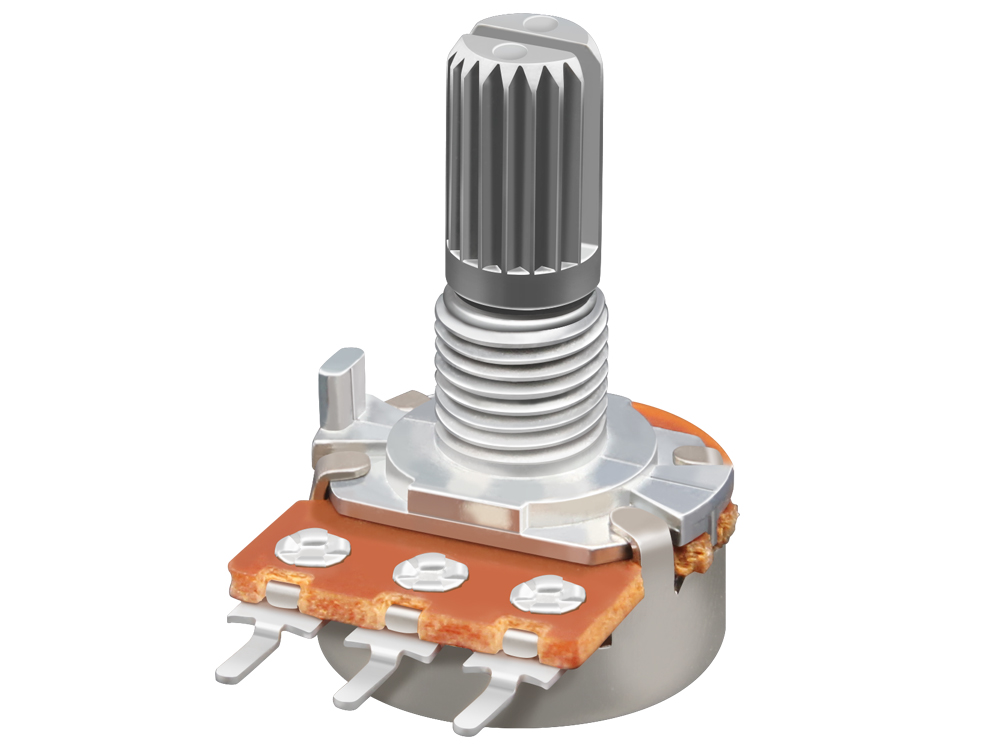

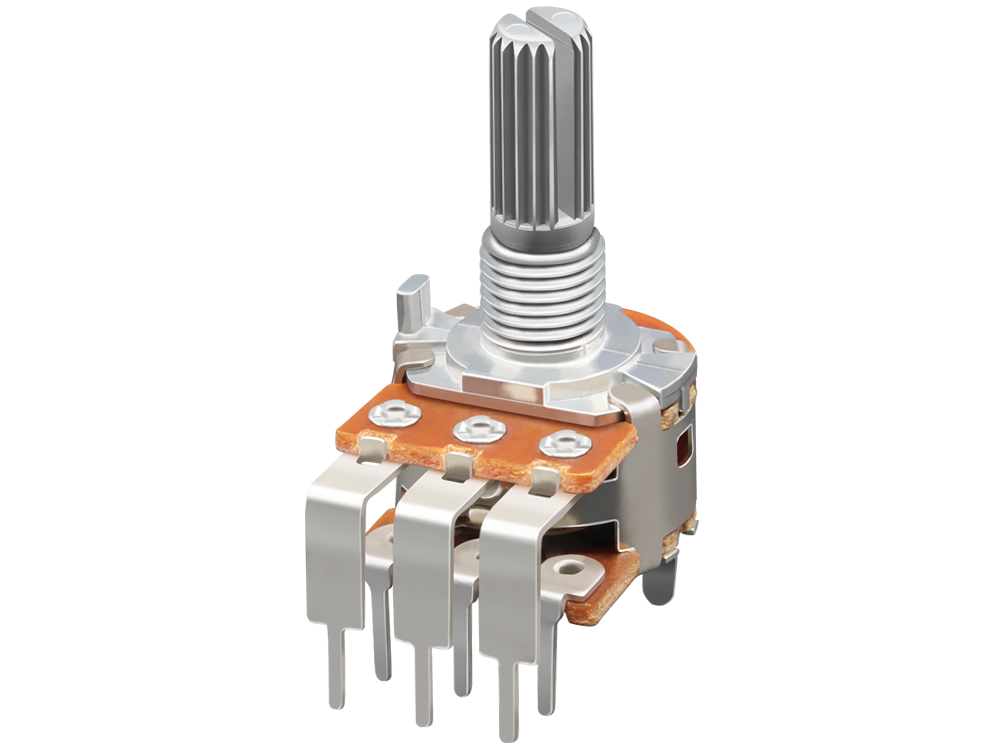

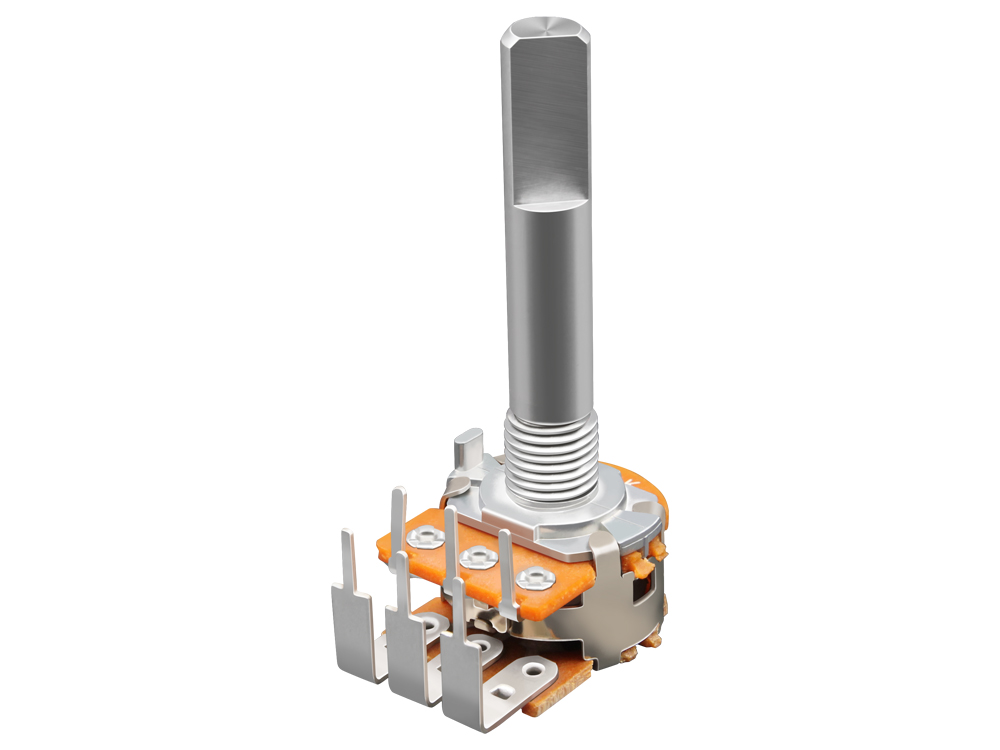

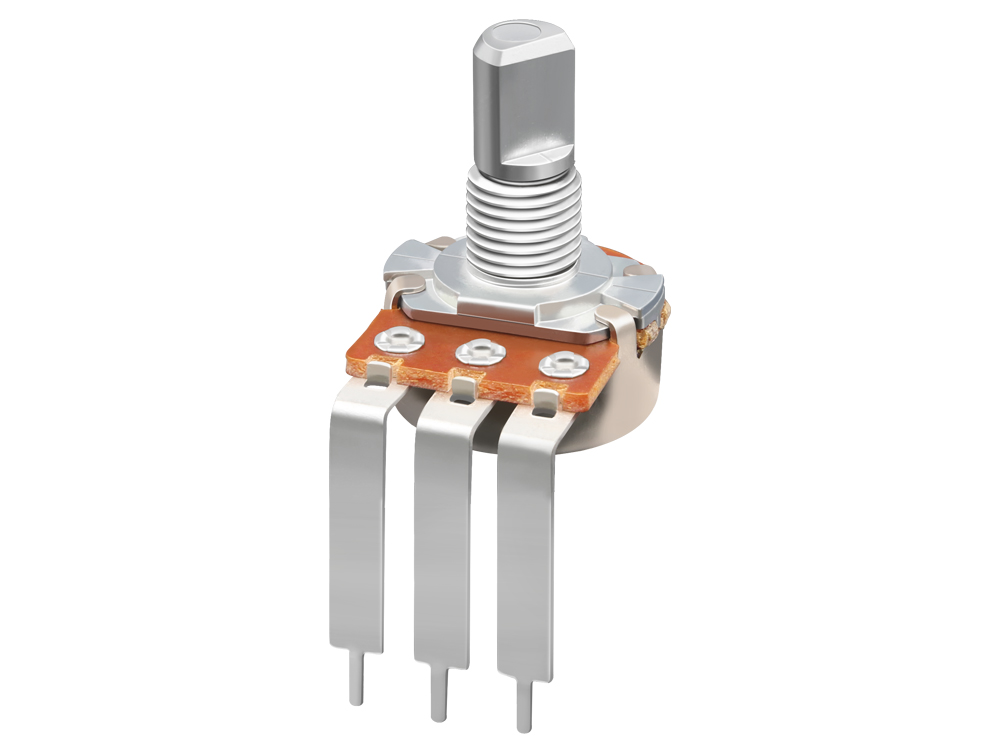

RD16电位器带开关
RD16电位器带开关
RD16电位器带开关
RD16电位器带开关
RD16电位器带开关
RD16电位器带开关

RD16电位器带开关

  • 系 列:RD16
  • 规 格:请参考如下简介
  • 详细规格书



    电位器名称: RD16电位器带开关

    RD16电位器带开关优点:旋转手感柔和,性能稳定。轴心形状及长度、使用电路、安装方式可以选 择,还可以选择带旋转开关功能。

    RD16电位器带开关应用:此旋转可调电位器适用功放音响 家用电器

    RD16电位器带开关功能: 调节音量、调压、调温、调速等作用,开关功能起电源通断用。


    RD16电位器带开关规格参数


    旋转角度:300°±10°
    额定功率:0.05W
    最高使用电压:AC 50V/DC 20V;
    工作温度: -10℃ ~70℃;
    旋转寿命:10,000次以上;





    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotational Torque 旋转力矩 :20~200gf.cm
    2、Total Rotational Angle 旋转角度:300°±10°
    3、Shaft Stop Strength 止档强度:≥3Kgf.cm
    4、Shaft Wobble (mm p-p) 轴摆动 :Within(0.7xL/20)mm p-p

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance Taper 电阻特性曲线 :A/B/C
    3、Rating Power 额定功率:0.05W
    4、Max. Operating Voltage 最大工作电压 :50V AC/20V DC
    5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
    6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 100V
    7、Dielectric Voltage 耐电压:1 Minute at AC 250V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:10,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。


    点击下载RD16电位器带开关规格书



    RD16可调电位器



    点击下载RD16开关电位器规格书



    RD16电位器带开关



    点击下载RD16电位器带开关规格书



    RD16带开关电位器



    点击下载RD16带开关电位器规格书



    RD16电位器



    点击下载RD16旋转电位器带开关规格书



    RD16旋转可调电位器
