RD24旋转电位器带定位

RD24旋转电位器带定位

  • 系 列:RD24
  • 规 格:请参考如下简介
  • 详细规格书

    旋转型电位器型号: RD24
    名称: RD24旋转电位器带定位
    主要规格: 外形尺寸:24.5mm
    旋转角度:300°±10°
    额定功率:0.5W
    最高使用电压:AC 150V
    开关承受负载:AC 220V 3A / AC125V 1A
    工作温度: -10℃ ~70℃;
    开关接触阻抗:≤0.5Ω
    旋转寿命:10,000次以上;
    开关寿命:10,000次以上;
    产品特点: 塑胶绝缘轴柄,旋转手感柔和,性能稳定,开关可以做高负载。
    应用领域: 该产品适用于音响功放、热水器及其它家用电器,还可使用于相关电子设备 上,主要起到调节音量、调温、调压、调光、调速等作用,开关功能起电源 通断用。

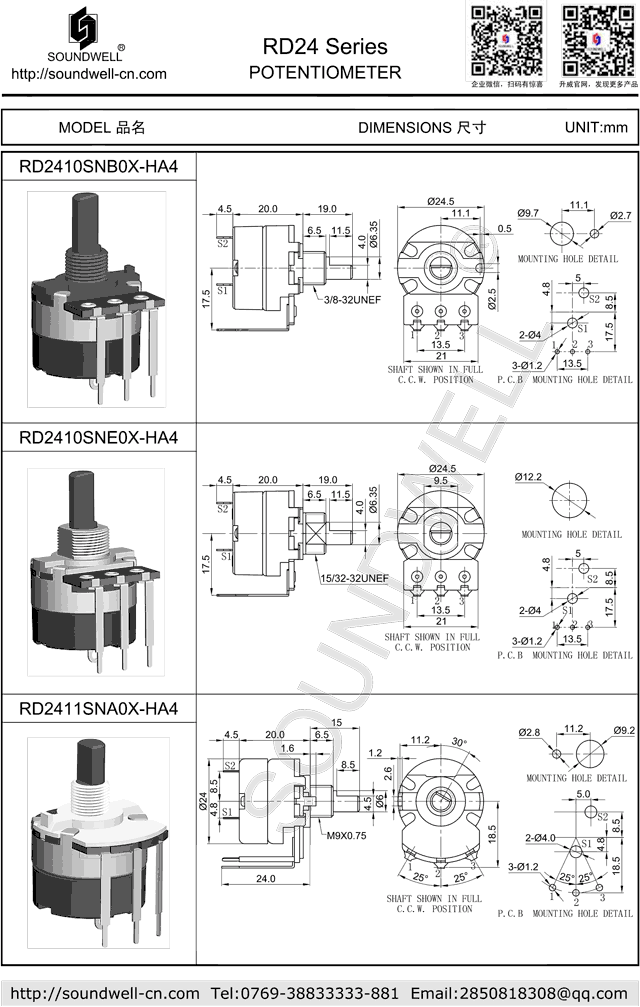

    RD24旋转型电位器带定位产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotational Torque 旋转力矩 :20~200gf.cm
    2、Total Rotational Angle 旋转角度:300°±10°
    3、Shaft Stop Strength 止档强度:≥6Kgf.cm
    4、Shaft Wobble (mm p-p) 轴摆动 :Within(0.7xL/20)mm p-p

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance Taper 电阻特性曲线 :A/B/C
    3、Rating Power 额定功率:0.05W
    4、Max. Operating Voltage 最大工作电压 :150V AC
    5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
    6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 500V
    7、Dielectric Voltage 耐电压:1 Minute at AC 500V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:10,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载RD24-1.pdf

    RD24旋转型电位器带定位
