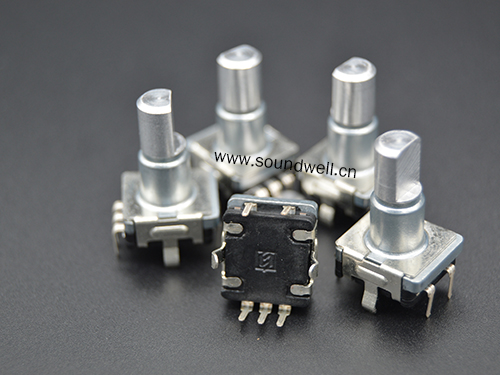

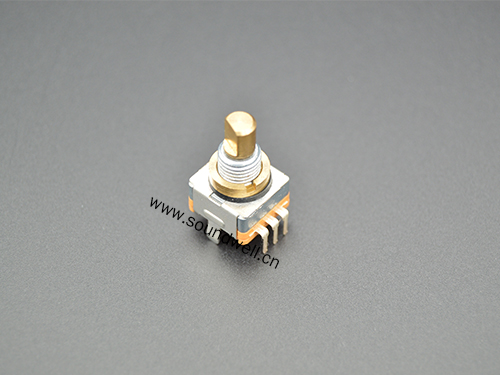

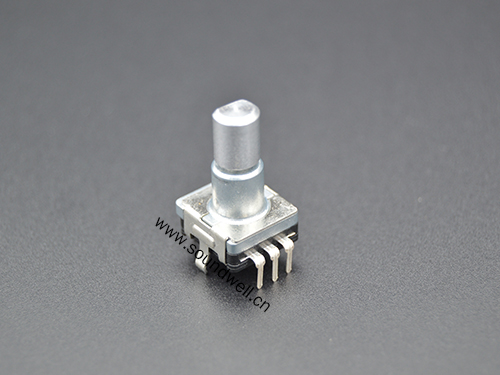

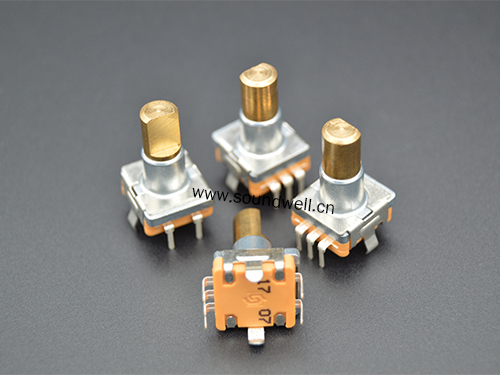

RS11复位开关
RS11复位开关
RS11复位开关
RS11复位开关
RS11复位开关

RS11复位开关

  • 系 列:RS11
  • 规 格:请参考如下简介
  • 详细规格书

    复位开关型号:RS1101SWN0D-HA1

    RS11复位开关特点:本体厚度薄形化,可左右旋转并自动复位,性能稳定,可附带按压开关功能(有0.5mm和1.5mm两种按压行程供选择)。


    RS11复位开关应用:汽车音响、汽车导航、多煤体音响、功放、家用电器等

    主要功能:翻页、调频、调音量、菜单选择等



    RS11复位开关产品规格参数

    复位开关规格:   外形尺寸:11mm;
                             额定功率:DC5V 10mA;
                             工作温度:-20℃~70℃;
                             旋转寿命:30,000次以上;
                             按压开关寿命:20,000次以上。

    一、MECHANICAL CHARACTERISTIC 机械特性
           1、Rotational torque 旋转力矩 :30~300gf.cm
           2、Rotational angle 旋转角度:CW:45°±10°   CCW: 45°±10°


    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Contact resistance 接触阻抗 :小于1Ω
           2、Rating power 额定功率 :DC5V 10mA
           3、Insulation resistance 绝缘阻抗:10MΩ 1 Minute at  DC 300V
           4、Dielectric voltage 耐电压:1 Minute at  AC 300V


    三、PUSH SWITCH PORTION 推动开关部分
           1、Operating force of switch开关作动力:300~900gf
           2、Contact resistance接触电阻 :100mΩ Max
           3、Rating power 额定功率 :DC16V 10mA
           4、Insulation resistance 绝缘阻抗:10MΩ 1 Minute at  DC 50V
           5、Dielectric voltage 耐电压:1 Minute at  AC 300V


    四、ENDURANCE CHARACTERISTIC 耐久特性
          1、Rotational life 旋转寿命:30,000 cycles Min
          2、Switch operating life开关寿命特性:20,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。


    RS11复位开关尺寸图



    如上RS11复位开关规格书仅供参考,复位开关手柄型状及手柄尺寸均可按照客户需求来定制。
