多路开关RS26塑胶轴旋转开关

多路开关RS26塑胶轴旋转开关

  • 系 列:RS26
  • 规 格:请参考如下简介
  • 详细规格书

    多路开关型号:
    RS26
    名称: 塑胶轴旋转多路开关
    主要规格: 外形尺寸:26mm;
    额定功率:DC30V 0.3A;
    接触电阻:100mΩ Max ;
    定位点数:2~12 个;
    工作温度:-20℃~70℃;
    旋转寿命:10,000次以上;
    产品特点: 绝缘轴柄,定位感清脆、明显。极数可以做1-4极,档位可以做2-12个档 位。
    应用领域: 主要适用微波炉、汽车空调、多媒体音响/功放及其它家用电器领域; 主要功能为功能切换、速度调节、温度调节等。

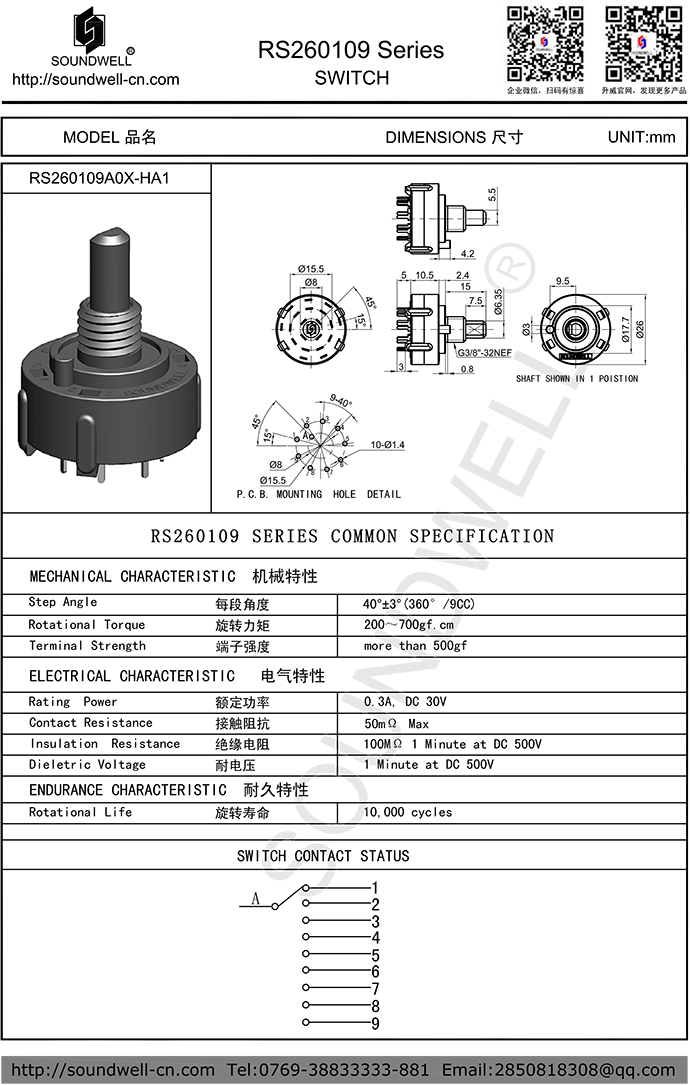

    RS26多路开关产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotational torque 旋转力矩 :200~1000gf.cm
    2、Step angle 每段角度:30°±3°
    3、Number of detent 定位点数:2~12 detents

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Contact resistance 接触阻抗 :100mΩ Max
    2、Rating power 额定功率 :DC30V 0.3A
    3、Insulation resistance 绝缘阻抗:100MΩ 1 Minute at DC 500V
    4、Dielectric voltage 耐电压:1 Minute at AC 500V
    5、Timing 接触方式:Shorting type / No shorting 短路式(先通后断) / 非短路式(先断后通)

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:10,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载RS26-1.pdf

    RS26多路开关

    下载RS26-2.pdf

    RS26旋转多路开关

    下载RS26-3.pdf

    RS26旋转开关
