100mm行程直滑电位器带马达电位器

100mm行程直滑电位器带马达电位器

  • 系 列:SM10001
  • 规 格:请参考如下简介
  • 详细规格书

    直滑电位器名称: 100mm行程马达驱动型直滑电位器 调音台直滑电位器 电子琴直滑电位器

    直滑电位器优点:该产品可通过马达驱动使推柄自动来回滑动与停止,在马达驱动过程中可通过手触摸推柄使产品停止,还可以配合软件实现记忆保存及读取。

    直滑电位器应用:此旋转可调电位器适用调音台、高档电子琴,3D展示设备、舞台设备、医疗设备及家用电器等领域。



    SM10001直滑电位器产品规格参数



    电位器最高使用电压:AC 200V;
    马达使用电压:6-10V DC;
    滑动力矩:20-60gf.cm;
    工作温度:-10℃~60℃;
    滑动行程:100mm±0.5mm;
    旋转寿命:30,000次以上;

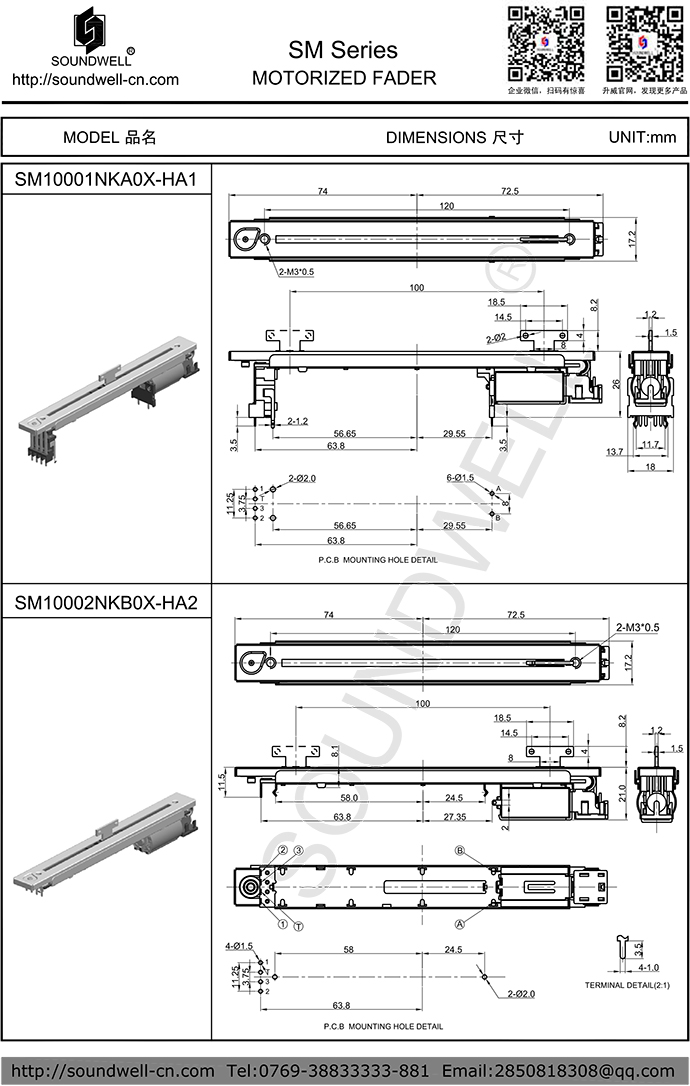

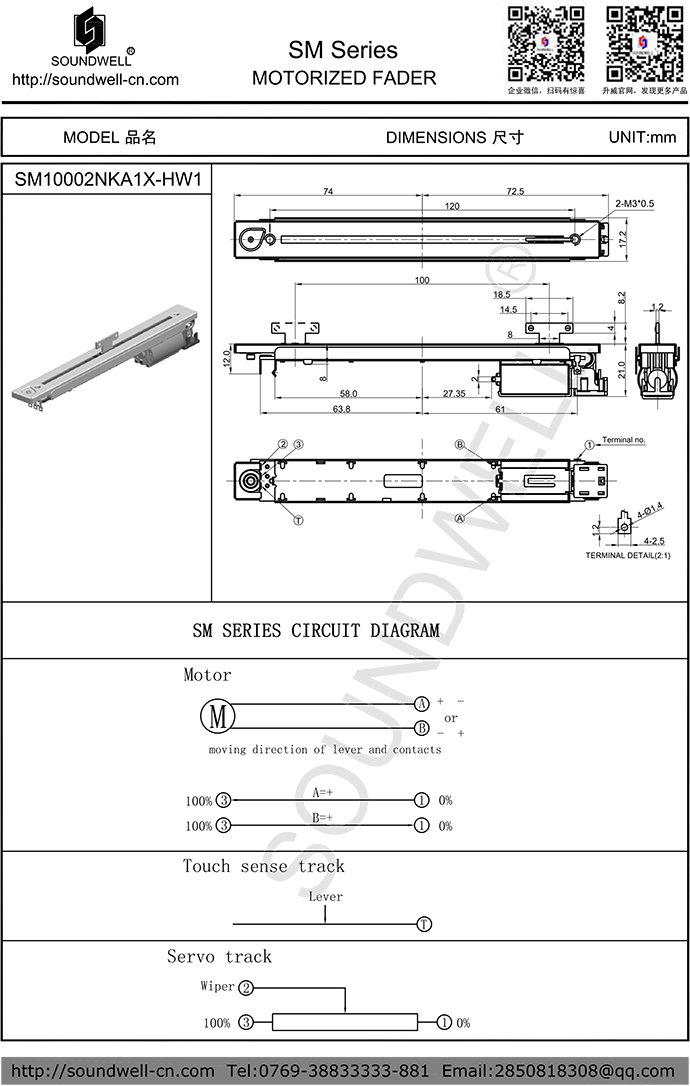

    SM10001产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Sliding Force 滑动力 :20~60gf
    2、Total travel slide全滑动行程:100±0.5mm
    3、Lever Stop Strength 柄止档强度:≥5Kgf
    4、Shaft Wobble (mm p-p) 轴摆动 :1.6mm Max.

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差 :10KΩ±20%
    2、Resistance Taper 电阻特性曲线 :0B
    3、Rating Power 额定功率:0.5W
    4、Max. Operating Voltage 最大工作电压 :AC 200V
    5、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 250V
    6、Dielectric Voltage 耐电压:1 Minute at AC 250V
    7、Motor Voltage 马达工作电压 :DC 6~10V
    8、Touch sense track 触摸感应:With

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Sliding Life 滑动寿命:30,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。



    点击下载SM10001直滑电位器规格书



    100mm行程马达驱动型直滑电位器





    点击下载SM10001直滑电位器规格书



    100MM行程直滑电位器
