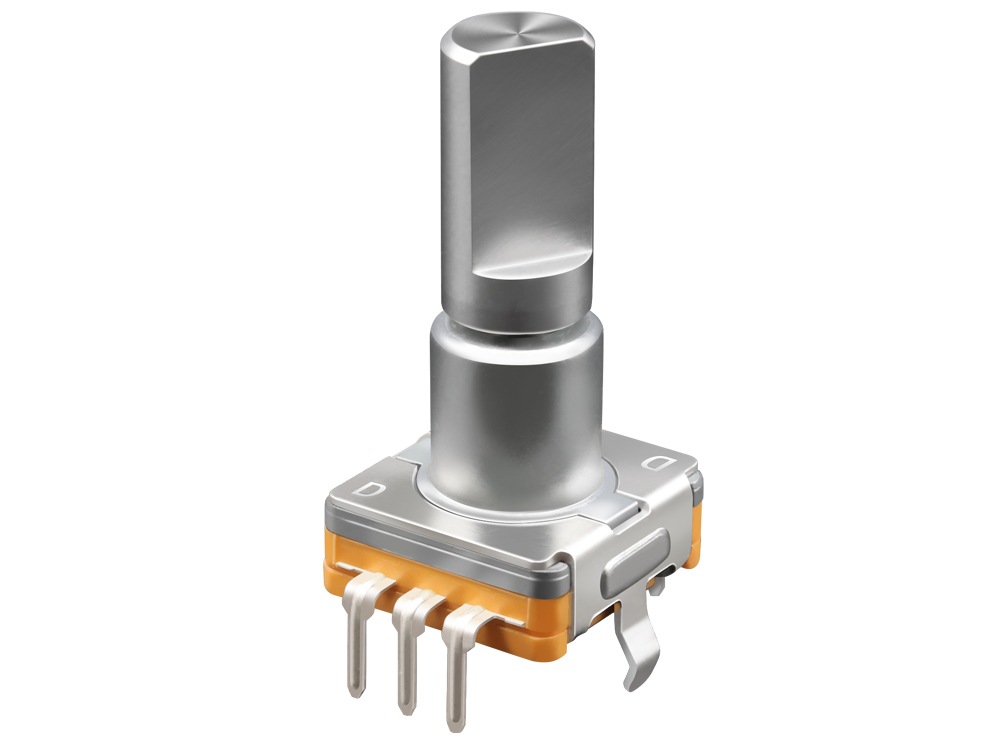

EC11旋转编码开关产品介绍

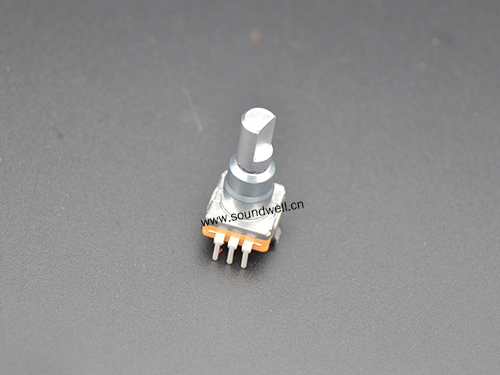

旋转编码开关型号:EC110201C2B-HA1
EC11旋转编码开关特点:体积小,密封性好,可靠性高,有多种不同的规格供选择。
EC11旋转编码开关应用:汽车音响、汽车空调、汽车导航、调音台、多媒体音响\功放,家用电器等
主要功能:调频、调节音量、调节温度 、功能切换等。
EC11旋转编码开关产品规格参数
主要规格:
外形尺寸:∮11mm
额定电压: DC 5V;
定位数:16/20/30/32个;
脉冲数:8/15/16/20;
工作温度:-40°C to 85°C;
旋转寿命:30000次以上;
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 :20-200gf.cm
2、Number and position of detent定位点数及位置:16/20/30/32点定位
3、Shaft wobble 轴摆动:0.2 mm MAX
4、Shaft play in rotational wobble 轴的回转方向摆动:2° MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 :8/16/15/20个脉冲/360°
2、Phase difference 相位差:≥3ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻:10MΩ 1 Minute at DC 250V
5、Dielectric Voltage 耐电压:1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命:30,000 cycles Min

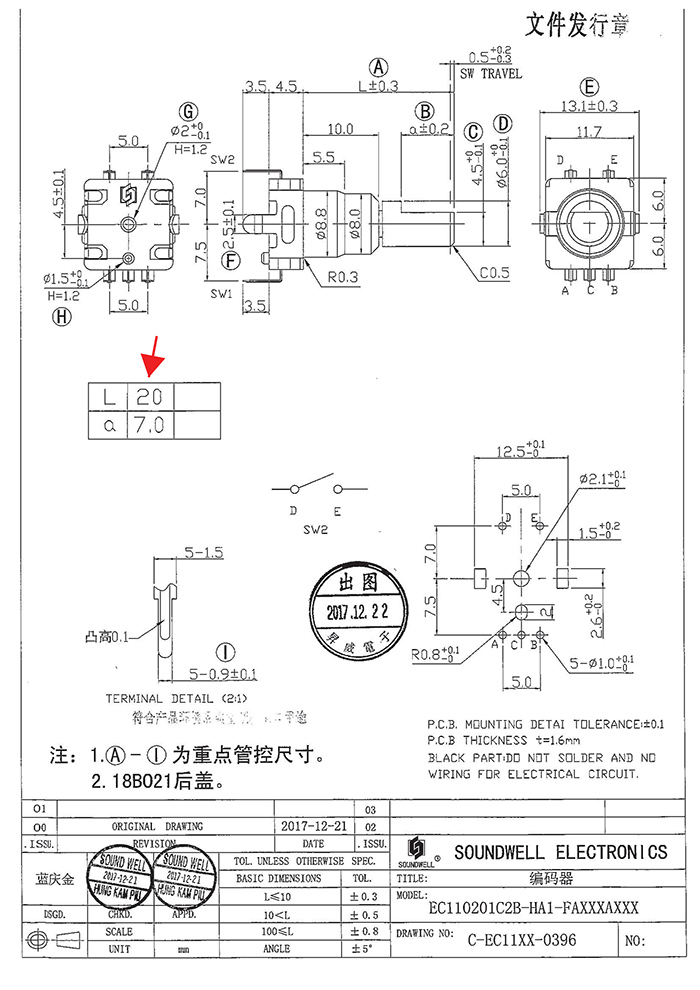

Note: In this catalog, if some parameters or drawings are different from the "Approval
sheet", it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异,均以承认书为准。
如上为EC11旋转编码器开关规格书仅供参考,编码器手柄型状及尺寸均可按客户需求来定制。
