ec11旋转编码器编码开关

ec11旋转编码器编码开关

  • 系 列:EC11
  • 规 格:请参考如下简介
  • 详细规格书

    ec11旋转编码器编码开关产品介绍

    编码器开关型号:EC110101T2B-HA1

    ec11旋转编码器编码开关特点:体积小,密封性好,可靠性高,有多种不同的规格供选择。

    ec11旋转编码器编码开关应用:汽车音响、汽车空调、汽车导航、调音台、多媒体音响\功放,家用电器等

    主要功能:调频、调节音量、调节温度 、功能切换等。



    ec11旋转编码器编码开关产品规格参数

    主要规格:
                   外形尺寸:∮11mm
                   额定电压:    DC 5V;
                   定位数:16/20/30/32个;
                    脉冲数:8/15/16/20;
                   工作温度:-40°C to 85°C;
                   旋转寿命:30000次以上;

    一、MECHANICAL CHARACTERISTIC 机械特性
           1、 Detent Torque 定位点力矩 :20-200gf.cm
           2、Number and position of detent定位点数及位置:16/20/30/32点定位
           3、Shaft wobble  轴摆动:0.2 mm MAX
           4、Shaft play in rotational wobble 轴的回转方向摆动:2° MAX

    二、ELECTRICAL CHARACTERISTIC 电气特性
           1、Resolution 分解能力 :8/16/15/20个脉冲/360°
           2、Phase difference 相位差:≥3ms
           3、Rated voltage 额定电压: DC 5V
           4、Insulation  Resistance 绝缘电阻:10MΩ 1 Minute at  DC 250V
           5、Dielectric  Voltage 耐电压:1 Minute at  AC 50V

    三、ENDURANCE CHARACTERISTIC 耐久特性
          1、Rotational life 回转寿命:30,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval
            sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

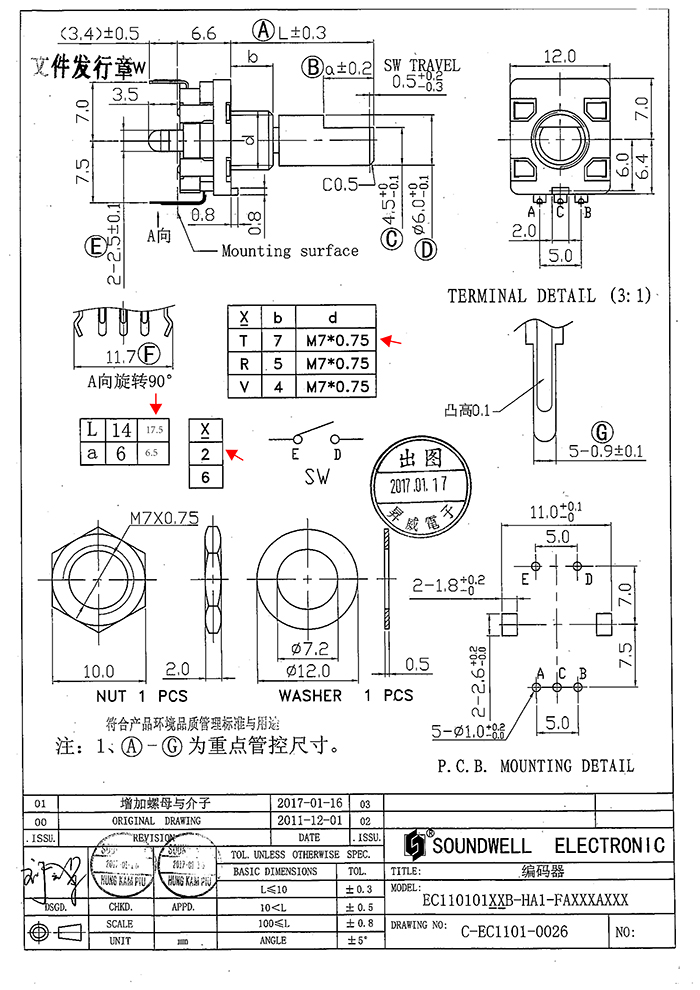

    ec11旋转编码器编码开关

    如上为ec11旋转编码器编码开关规格书,仅供参考,编码器手柄型状及尺寸可根据客户需求来定制,如需其它规格编码器可咨询升威电子右侧客服。

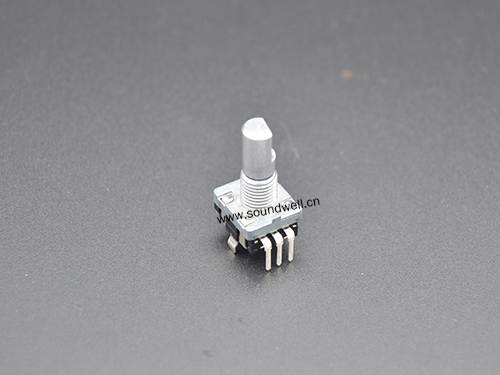

    ec11旋转编码器编码开关
