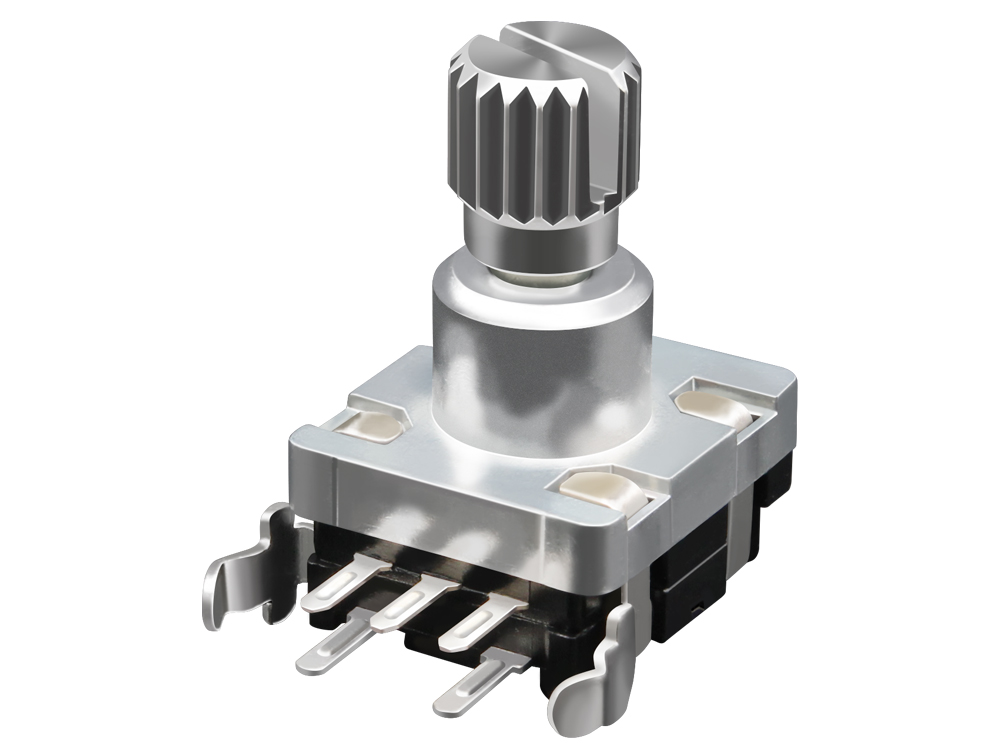

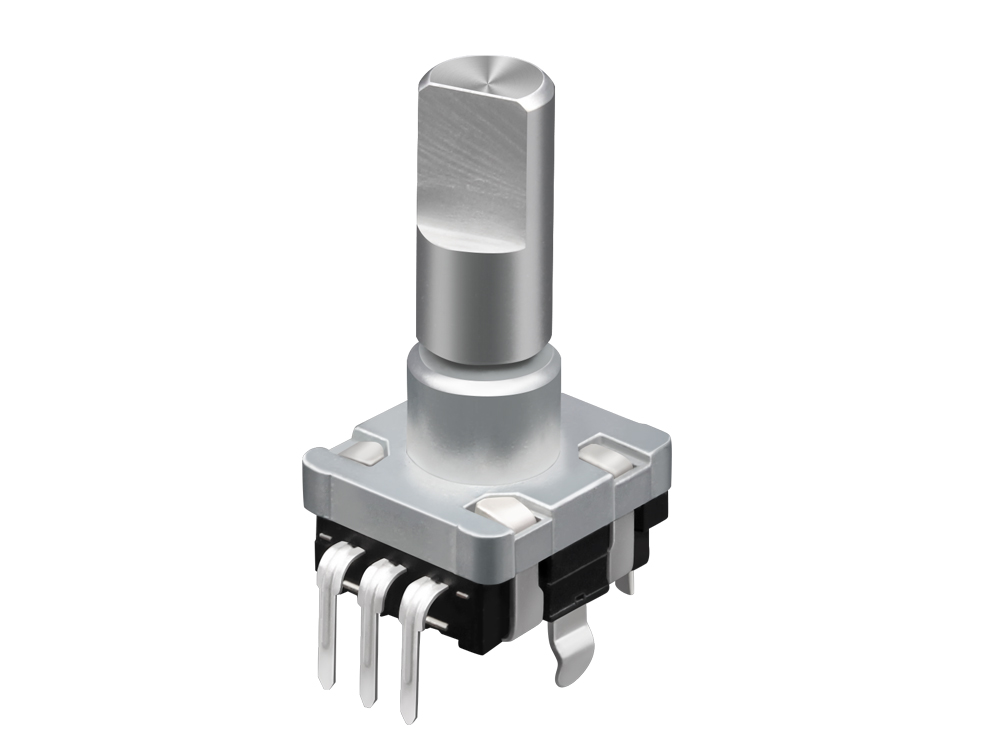

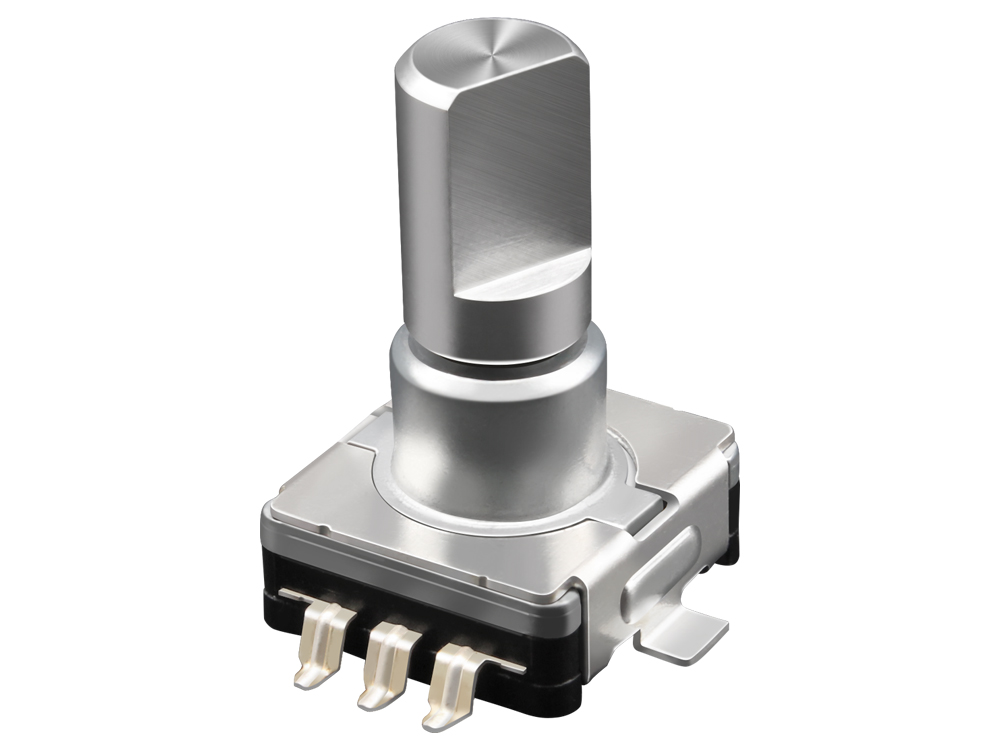

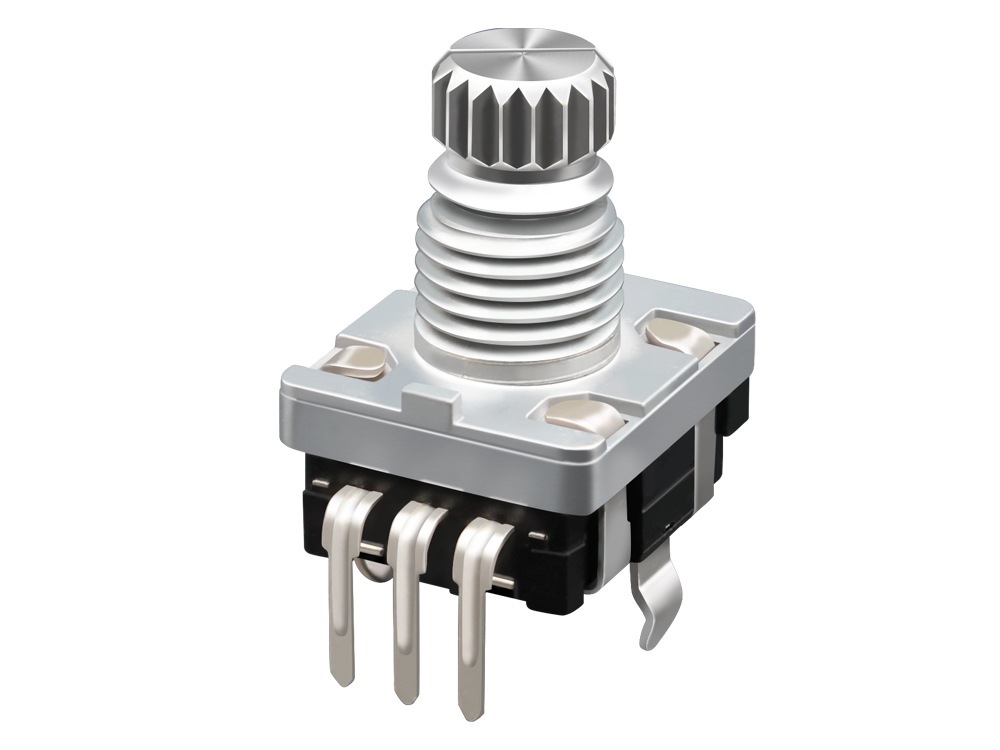

EC11编码器开关

系　列：EC11

规　格：请参考如下简介

详细规格书

旋转编码器名称: EC11编码开关编码器开关_旋转编码器开关_带开关编码器_旋转开关_编码开关

旋转编码器优点：体积小，密封性好，可靠性高，有多种不同的规格供选择。

旋转编码器应用：此旋转编码器适用汽车音响、汽车空调、汽车导航及其它家用电器、相关电子设备上

旋转编码器功能: 调节音量、调节温度、调频、功能切换等作用。

EC11旋转编码器产品规格参数

外形尺寸：∮11mm
额定电压: DC 5V；
定位数:16/20/30/32个；
脉冲数：8/15/16/20；
工作温度：-40°C to 85°C；
旋转寿命：30000次以上；

一、MECHANICAL CHARACTERISTIC 机械特性
1、Detent Torque 定位点力矩：20-200gf.cm
2、Number and position of detent定位点数及位置：16/20/30/32点定位
3、Shaft wobble 轴摆动：0.2 mm MAX
4、Shaft play in rotational wobble 轴的回转方向摆动：2° MAX

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力：8/16/15/20个脉冲/360°
2、Phase difference 相位差：≥3ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻：10MΩ 1 Minute at DC 250V
5、Dielectric Voltage 耐电压：1 Minute at AC 50V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：30,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

如下是EC11旋转编码器规格书,需进一步了解详细规格书,请联系右侧客服

点击下载EC11旋转编码器规格书
