RC15拨盘电位器

RC15拨盘电位器

  • 系 列:RC15
  • 规 格:请参考如下简介
  • 详细规格书

    拨盘电位器型号: RC15
    名称: 旋钮拨盘电位器
    主要规格: 旋转角度:270°±10°
    额定功率:0.02W
    最高使用电压:DC 12V;
    工作温度: -25℃ ~70℃;
    旋转寿命:10,000次以上;
    产品特点: 产品可以做3联电路,第1联与第2联可调节左右声道,第3联做分压或重 低音来用。
    应用领域: 该产品适用于耳机上面,起到调节音量、分压用。

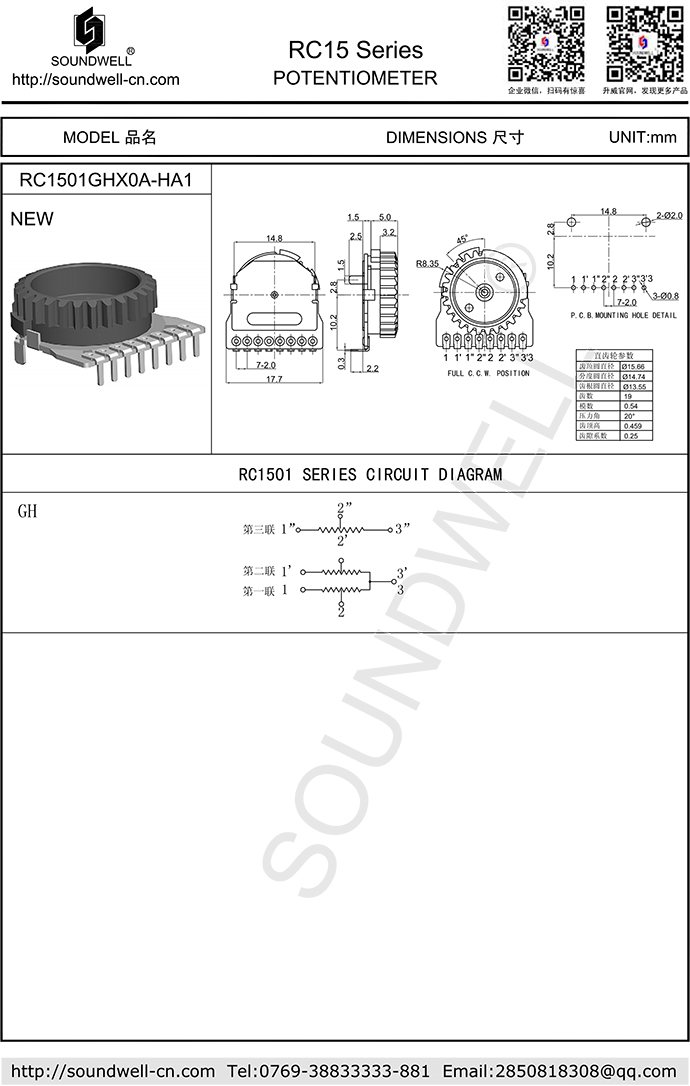

    RC15产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Rotational Torque 旋转力矩 :10~70gf.cm
    2、Total Rotational Angle 旋转角度:270°±10°
    3、Shaft Stop Strength 止档强度:≥0.8Kgf.cm

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance Taper 电阻特性曲线 :A/B/C
    3、Rating Power 额定功率:0.02W
    4、Max. Operating Voltage 最大工作电压 :50V AC/20V DC
    5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
    6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 100V
    7、Dielectric Voltage 耐电压:1 Minute at AC 250V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:10,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载RC15.pdf
