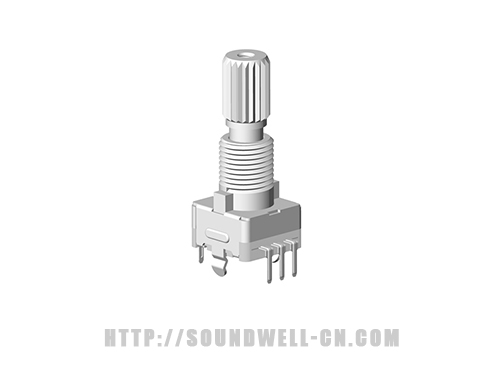

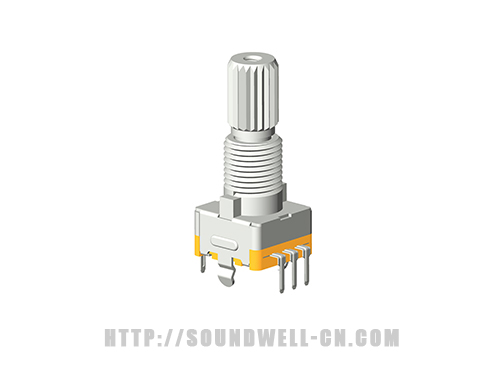

增量型编码器开关ec11
增量型编码器开关ec11
增量型编码器开关ec11

增量型编码器开关ec11

  • 系 列:EC111
  • 规 格:请参考如下简介
  • 详细规格书

    型号: EC111
    名称: 增量型编码器开关ec11
    主要规格: 额定电压:DC 5V;
    定位数:16/20/24/30个;
    脉冲数:8/20/12/15个;
    工作温度:-40℃~85℃;
    旋转寿命:50,000次以上;
    开关寿命:20,000次以上。
    产品特点: 该产品为封闭式旋转编码器,有带按压开关及不带按压开关两种,体积 较小,轴心形状及长度可选择。
    应用领域: 该产品目前主要适用汽车音响,汽车导航、调音台、多媒体音响\功放, 也可用于其它家用电器及相关电子设备上,主要功能为调频、调节音量、 调节温度 、功能选择等。
    EC111编码器产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Detent Torque 定位点力矩 :50-250gf.cm
    2、Number and position of detent 定位点数及位置:16/20/24/30点定位
    3、Switch circuit and number of pulse开关电路、接点数:单极单投(推ON)
    4、Travel of switch 开关移动量:0.5±0.3 mm及1.5±0.3 mm。
    5、Operating force of switch 开关作动力:300-800gf.cm
    6、Shaft wobble (mm p-p) 轴摆动 :1.0 x L / 30mm p-p 以下(L:安装长度).

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 : 8/12/15/20个脉冲/360°
    2、Phase difference 相位差:≥4 ms
    3、Rated voltage 额定电压: DC 5V
    4、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC250V
    5、Dielectric Voltage 耐电压:1 Minute at AC 300V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:50,000 cycles Min
    2、Push operating life 按压寿命:20,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载EC111增量编码器.pdf

    增量型编码器开关ec11规格书
