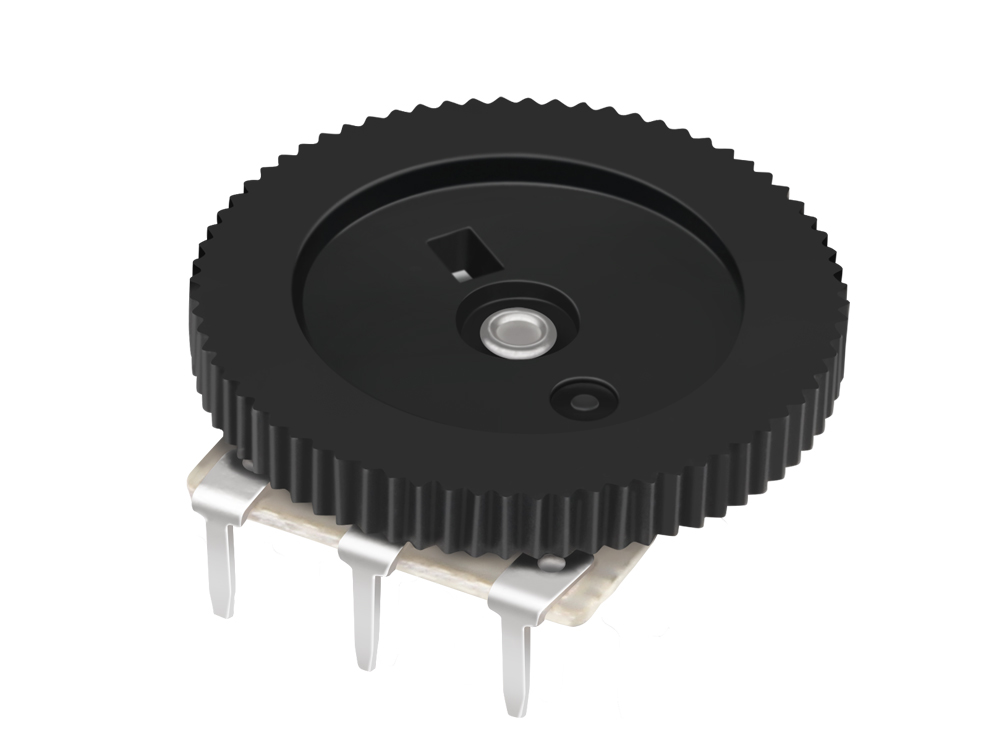

3脚拨盘电位器
3脚拨盘电位器
3脚拨盘电位器
3脚拨盘电位器
3脚拨盘电位器

3脚拨盘电位器

  • 系 列:
  • 规 格:请参考如下简介
  • 详细规格书

    电位器型号: RC10
    名称: 3脚拨盘电位器
    主要规格:

    外形尺寸:18mm
    旋转角度:270°±10°
    旋转力矩:10~90gf.cm
    旋转杂音:≤100mV
    同步误差:-40~0dB≤±4dB
    额定功率:≤0.02W
    最高使用电压:DC 12V;
    工作温度: -25℃ ~70℃;
    旋转寿命:10,000次以上;

    产品特点: 此产品为一款旋盘电位器,并带中心定位与起点定位,性能稳定。
    应用领域: 该产品适用于耳机等相关电子设备上。
    RC1001三脚拨盘电位器产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotational Torque 旋转力矩 :10~90gf.cm
    2、Total Rotational Angle 旋转角度:270°±10°
    3、Shaft Stop Strength 止档强度:≥0.5Kgf.cm

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total Resistance Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance Taper 电阻特性曲线 :B
    3、Rating Power 额定功率:0.02W
    4、Max. Operating Voltage 最大工作电压 :50V AC/20V DC
    5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω <0.5V
    6、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 100V
    7、Dielectric Voltage 耐电压:1 Minute at AC 250V





    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:10,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject   to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载 RC1001.pdf

    RC1001三脚拨盘电位器
